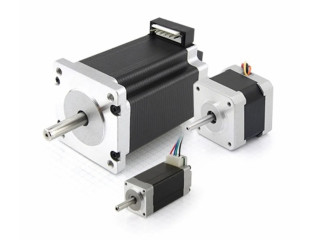

Как выбрать шаговый двигатель для оборудования
Шаговый двигатель — это электромеханический привод, который преобразует управляющие электрические импульсы в дискретное вращение ротора. Благодаря возможности точно управлять положением и скоростью без обязательного использования энкодера шаговые двигатели широко применяются в станках ЧПУ, 3D-принтерах, автоматике, робототехнике, дозирующем оборудовании, системах подачи и позиционирования.
Однако выбрать шаговый двигатель только по размеру корпуса или номинальному крутящему моменту недостаточно. Для стабильной работы необходимо учитывать момент двигателя на требуемой скорости, нагрузку, инерцию механизма, напряжение и ток, тип драйвера, размеры NEMA, способ передачи движения и режим работы.
В этой статье разберем, как правильно выбрать шаговый двигатель, какой момент нужен для конкретного механизма, чем отличаются NEMA 17, NEMA 23 и NEMA 34, как подобрать драйвер и почему двигатель с большим паспортным моментом не всегда оказывается лучшим вариантом.
Как работает шаговый двигатель
В отличие от обычного электродвигателя, шаговый двигатель перемещает ротор определенными угловыми шагами. Драйвер последовательно подает ток в обмотки статора, формируя магнитное поле, которое заставляет ротор занимать заданные положения.
Количество управляющих импульсов определяет величину перемещения. Поэтому шаговый двигатель особенно удобен в системах, где необходимо выполнять повторяемые перемещения и точно задавать положение механизма.
Например, двигатель с углом шага 1,8° совершает 200 полных шагов за один оборот:
Однако реальная точность системы определяется не только углом шага. На нее влияют люфты механики, жесткость конструкции, нагрузка, резонансы, качество драйвера и способ управления.
Какие параметры важны при выборе шагового двигателя
Перед тем как купить или подобрать шаговый двигатель, необходимо определить основные параметры будущего привода.
| Параметр | Почему важен |
|---|---|
| Крутящий момент | Определяет способность двигателя перемещать нагрузку |
| Частота вращения | Влияет на доступный момент и максимальную скорость |
| Угол шага | Определяет количество полных шагов за оборот |
| Номинальный ток | Важен для правильной настройки драйвера |
| Индуктивность обмоток | Влияет на работу двигателя на повышенной скорости |
| Напряжение питания системы | Определяется требованиями драйвера и двигателя |
| Размер корпуса NEMA | Определяет монтажные размеры и помогает ориентироваться в типоразмере |
| Длина корпуса | Часто связана с конструкцией двигателя и его моментом |
| Диаметр и длина вала | Определяют возможность установки муфты, шкива или другой передачи |
| Тип драйвера | Определяет возможности управления двигателем |
Крутящий момент шагового двигателя
Крутящий момент — один из главных параметров при выборе шагового двигателя. Именно он определяет, способен ли двигатель разогнать и удерживать нагрузку.
Но здесь часто допускают ошибку: в качестве основного значения берут только удерживающий момент из каталога.
У шагового двигателя момент существенно зависит от частоты вращения. При увеличении скорости доступный момент обычно уменьшается. Поэтому двигатель, который имеет высокий момент в состоянии покоя, может иметь значительно меньший момент на рабочей скорости.
Как рассчитать необходимый момент шагового двигателя
Для простого вращательного механизма момент двигателя должен быть достаточным для преодоления рабочего сопротивления и разгона нагрузки.
В общем случае расчет включает:
- момент сопротивления нагрузки;
- трение;
- момент инерции вращающихся частей;
- требуемое ускорение;
- потери в передаче;
- динамические нагрузки.
Для механизма с линейным перемещением необходимо дополнительно учитывать преобразование вращения двигателя в поступательное движение — например, через ходовой винт, шарико-винтовую передачу или ременную передачу.
Для предварительного подбора можно использовать запас по моменту, но его величина должна определяться характером механизма и динамикой системы.
Почему запас по моменту необходим
Если выбрать двигатель практически без запаса, система может работать нормально на низкой скорости, но терять шаги при ускорении, резком изменении нагрузки или повышении скорости.
При этом слишком большой двигатель также не всегда является оптимальным решением. Увеличение габаритов и массы двигателя может повысить инерцию системы и требования к механической конструкции.
Угол шага: 1,8° или 0,9°?
Одним из наиболее распространенных вариантов является двигатель с углом шага 1,8°. Это соответствует 200 полным шагам на оборот.
Также выпускаются двигатели с углом шага 0,9°, которые выполняют 400 полных шагов за оборот.
| Угол шага | Полных шагов на оборот | Особенность |
|---|---|---|
| 1,8° | 200 | Распространенный вариант для автоматизации и ЧПУ |
| 0,9° | 400 | Более мелкое базовое угловое перемещение |
Меньший угол шага может быть полезен для задач, где требуется более мелкое дискретное перемещение. Однако окончательная точность системы зависит от всей механической и электронной части привода.
Что такое микрошаг
Микрошаг — способ управления токами фаз шагового двигателя, при котором один полный шаг разделяется на несколько промежуточных положений.
Например, при двигателе 1,8°:
| Режим | Шагов на оборот |
|---|---|
| Полный шаг | 200 |
| 1/2 | 400 |
| 1/4 | 800 |
| 1/8 | 1600 |
| 1/16 | 3200 |
| 1/32 | 6400 |
Микрошаг позволяет сделать движение более плавным, уменьшить выраженность некоторых резонансов и снизить вибрации. При этом теоретическое разрешение не следует путать с абсолютной точностью позиционирования.
Чем меньше микрошаг, тем больше управляющих импульсов требуется контроллеру для одного оборота. Поэтому при выборе режима необходимо учитывать максимальную частоту импульсов, которую способен формировать контроллер и принимать драйвер.
Как выбрать ток шагового двигателя
Номинальный ток обмоток — один из ключевых параметров шагового двигателя. Именно по нему обычно настраивается ток драйвера.
Слишком большой ток приводит к повышенному нагреву обмоток и может сократить срок службы двигателя. Слишком маленький ток снижает доступный момент.
Поэтому необходимо следовать инструкции производителя конкретного двигателя и драйвера.
Напряжение питания шагового двигателя
Шаговые двигатели часто встречаются в системах с различным напряжением питания драйвера. Сам двигатель при этом нельзя выбирать только по принципу «двигатель на 24 В» или «двигатель на 48 В».
Для динамики привода большое значение имеет сочетание напряжения источника питания, драйвера, сопротивления и индуктивности обмоток.
Более высокое напряжение питания драйвера позволяет быстрее нарастить ток в обмотках при повышенной скорости вращения. Поэтому для скоростных систем необходимо рассматривать характеристики всей связки:
- шаговый двигатель;
- драйвер;
- блок питания;
- контроллер.
Индуктивность обмоток: параметр, который часто забывают
Индуктивность влияет на то, насколько быстро ток может изменяться в обмотке двигателя.
При увеличении скорости вращения времени для формирования необходимого тока становится меньше. Поэтому двигатель с высокой индуктивностью может быстрее терять доступный момент на повышенных оборотах.
Если требуется высокая скорость вращения, необходимо сравнивать не только номинальный момент двигателей, но и их электрические характеристики и моментно-скоростные графики.

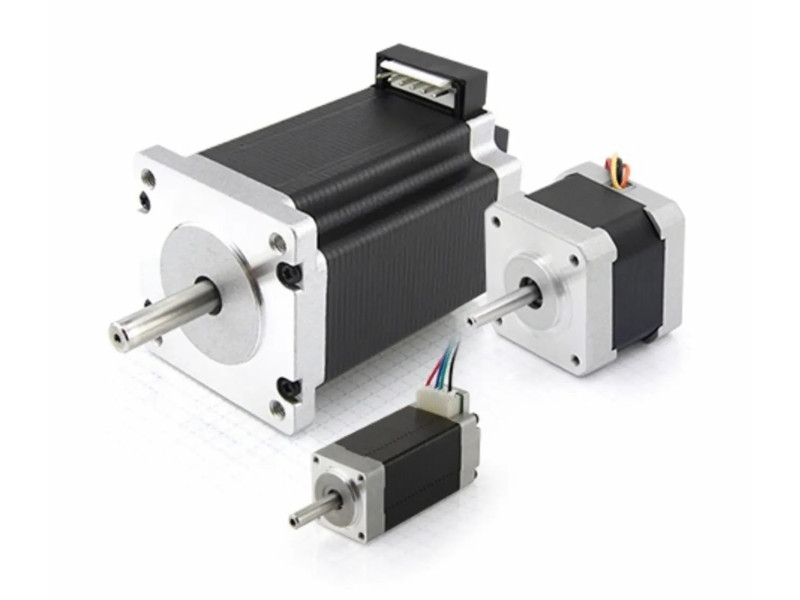

Что означает NEMA у шагового двигателя
NEMA — обозначение типоразмера монтажного исполнения двигателя, а не показатель его мощности.
Например, NEMA 17 не означает, что двигатель имеет определенный крутящий момент. Два двигателя одного типоразмера NEMA 17 могут значительно отличаться по длине корпуса, моменту, току, индуктивности и другим характеристикам.
| Типоразмер | Пример монтажного размера | Типичные применения |
|---|---|---|
| NEMA 8 | Небольшой корпус | Компактные механизмы и автоматика |
| NEMA 11 | Компактный корпус | Миниатюрные приводы |
| NEMA 17 | Около 42 × 42 мм | 3D-принтеры, небольшая автоматика, дозирование |
| NEMA 23 | Около 57 × 57 мм | ЧПУ, автоматизация, приводы подачи |
| NEMA 34 | Около 86 × 86 мм | Более мощные промышленные приводы |
Монтажный размер необходимо обязательно сверять с чертежом производителя. Обозначение NEMA используется для стандартизации монтажных размеров, но не заменяет полный каталоговый номер двигателя.
NEMA 17 или NEMA 23 — какой двигатель выбрать?
NEMA 17
- компактные размеры;
- небольшая масса;
- широко используется в 3D-принтерах;
- подходит для малых и средних нагрузок;
- применяется в дозаторах и автоматике.
NEMA 23
- более крупный типоразмер;
- широкий диапазон крутящих моментов;
- часто используется в станках ЧПУ;
- подходит для более тяжелых механизмов;
- широко применяется в промышленной автоматизации.
Но выбирать между NEMA 17 и NEMA 23 только по размеру корпуса неправильно. Основным критерием остается соответствие двигателя расчетной нагрузке и рабочей скорости.
Как выбрать драйвер для шагового двигателя
Шаговый двигатель и драйвер должны рассматриваться как единая система. Именно драйвер определяет способ управления фазами двигателя, ток обмоток, режим микрошагов и во многих случаях защиту от перегрузки.
При выборе драйвера необходимо проверить:
- допустимый ток двигателя;
- диапазон напряжения питания;
- поддерживаемое количество микрошагов;
- максимальную частоту управляющих импульсов;
- способ управления;
- защиту от перегрева и перегрузки;
- совместимость с контроллером.
Step/Dir, UART и другие интерфейсы управления
В промышленной автоматике и станках ЧПУ распространен интерфейс Step/Dir. Контроллер формирует импульсы шага и сигнал направления, а драйвер преобразует эти сигналы в токи обмоток двигателя.
Современные интеллектуальные драйверы могут дополнительно поддерживать цифровые интерфейсы и функции настройки параметров.
При выборе необходимо проверить совместимость логических уровней контроллера и входов драйвера, а также максимальную частоту импульсов.
Как выбрать шаговый двигатель для ЧПУ
Для станка ЧПУ двигатель подбирают не только по мощности. Необходимо учитывать массу перемещаемого узла, тип передачи, шаг винта или параметры ременной передачи, требуемую скорость и ускорение.
Если используется ходовой или шарико-винтовой винт, момент двигателя должен быть достаточным для создания необходимой осевой силы.
Для осевого привода также важно учитывать:
- шаг винта;
- КПД передачи;
- массу перемещаемой части;
- трение направляющих;
- требуемое ускорение;
- максимальную скорость подачи.
Как выбрать шаговый двигатель для 3D-принтера
В 3D-принтерах чаще всего используются компактные шаговые двигатели, в том числе NEMA 17. Однако даже для такого оборудования двигатель выбирается с учетом конкретной оси.
Для осей X и Y важны масса подвижной части и динамика перемещения. Для оси Z дополнительно учитывается вес стола или портала и конструкция винтовой передачи.
Для экструдера важны момент, скорость подачи и конструкция механизма подачи пластика.
Как выбрать шаговый двигатель для линейного привода
Если шаговый двигатель используется для перемещения каретки, необходимо сначала определить требуемую линейную силу и скорость, а затем перевести эти параметры в требования к моменту и оборотам двигателя.
Например, при использовании винтовой передачи двигатель должен создавать момент, достаточный для преодоления осевой силы:
где:
- M — требуемый момент;
- F — осевая сила;
- L — ход винта за один оборот;
- η — КПД винтовой передачи.
Формула является упрощенной. При реальном проектировании необходимо учитывать ускорение, потери, предварительную нагрузку, динамические режимы и другие факторы.
Типичные ошибки при выборе шагового двигателя
Ошибка №1. Выбор только по удерживающему моменту
Высокий holding torque не гарантирует достаточный момент на рабочей скорости. Для динамического привода необходимо смотреть моментно-скоростную характеристику.
Ошибка №2. Выбор двигателя только по NEMA
NEMA 17, NEMA 23 или NEMA 34 обозначают типоразмер, а не конкретные характеристики двигателя. Даже два двигателя одного размера могут иметь совершенно разные параметры.
Ошибка №3. Слишком маленький запас по моменту
Недостаток момента особенно заметен при разгоне, торможении и работе на повышенной скорости. Это может привести к пропуску шагов и потере положения.
Ошибка №4. Игнорирование индуктивности
При высоких оборотах электрические параметры обмоток существенно влияют на доступный момент. Поэтому для скоростных приводов необходимо сравнивать индуктивность и моментно-скоростные характеристики.
Ошибка №5. Неправильная настройка тока драйвера
Слишком большой ток приводит к нагреву, а слишком маленький — к снижению момента. Настройку необходимо выполнять в соответствии с документацией двигателя и драйвера.
Ошибка №6. Неправильный выбор блока питания
Недостаточная мощность или неподходящее напряжение питания могут ограничить динамические возможности драйвера и двигателя.
Ошибка №7. Попытка компенсировать неправильный расчет микрошагом
Увеличение количества микрошагов не решает проблему недостатка момента или неправильно подобранной механики. Сначала необходимо правильно подобрать двигатель, передачу и режим работы.
Как подобрать шаговый двигатель: пошаговый алгоритм
-
Определите нагрузку.
Рассчитайте требуемую силу или момент сопротивления механизма. -
Определите требуемую скорость.
Задайте рабочие и максимальные обороты двигателя. -
Рассчитайте требуемый момент.
Учитывайте нагрузку, ускорение, трение и потери передачи. -
Выберите типоразмер.
Определите подходящий монтажный размер NEMA и габариты двигателя. -
Проверьте момент на рабочей скорости.
Сравните требуемый момент с графиком конкретного двигателя. -
Подберите драйвер.
Проверьте ток, напряжение, микрошаг и интерфейс управления. -
Подберите блок питания.
Учитывайте требования драйвера и динамический режим работы. -
Проверьте механику.
Убедитесь, что вал, муфта, шкив, винт или другая передача совместимы с двигателем.
Что лучше: шаговый двигатель или сервомотор?
Шаговый двигатель не всегда является лучшим вариантом для автоматизированного привода. При выборе необходимо сравнить его с сервоприводом.
| Характеристика | Шаговый двигатель | Сервопривод |
|---|---|---|
| Управление | Дискретное позиционирование | Замкнутая система с обратной связью |
| Энкодер | Не обязателен | Обычно используется |
| Контроль ошибки позиции | Ограниченный без обратной связи | Осуществляется системой управления |
| Стоимость | Обычно ниже | Обычно выше |
| Сложность системы | Ниже | Выше |
| Высокие скорости | Требуют правильного подбора двигателя и драйвера | Обычно подходит лучше |
| Типичные применения | ЧПУ, 3D-принтеры, автоматика, позиционирование | Высокодинамичные и высокоточные приводы |
Когда стоит использовать шаговый двигатель с энкодером
В некоторых системах применяется шаговый двигатель с энкодером. Такое решение позволяет контролировать фактическое положение ротора и обнаруживать отклонение от заданного движения.
Это особенно полезно там, где необходимо сохранить преимущества шагового привода, но одновременно требуется контроль положения и защита от пропуска шагов.
Какой шаговый двигатель выбрать
| Задача | Что учитывать в первую очередь |
|---|---|
| 3D-принтер | Размер, масса, момент, скорость и ток |
| Станок ЧПУ | Момент на скорости, инерция, передача и ускорение |
| Дозатор | Точность, повторяемость и момент нагрузки |
| Линейный привод | Сила, скорость, ход винта и КПД передачи |
| Роботизированный механизм | Момент, инерция, скорость и динамика |
| Автоматическая линия | Режим работы, ресурс, момент и совместимость с контроллером |
Итог: как правильно выбрать шаговый двигатель
Правильный выбор шагового двигателя начинается с расчета нагрузки и требуемой скорости, а не с выбора популярного типоразмера NEMA.
Необходимо определить требуемый крутящий момент, рабочие обороты, ускорение, тип механической передачи и условия эксплуатации. После этого выбираются типоразмер двигателя, ток, электрические параметры, драйвер и блок питания.
Для точного подбора особенно важно учитывать моментно-скоростную характеристику. Паспортный удерживающий момент двигателя не показывает, какой момент двигатель сможет развить на конкретной рабочей скорости.
Если двигатель правильно подобран по моменту, скорости, электрическим параметрам и механической нагрузке, шаговый привод способен обеспечить надежное и точное перемещение в широком спектре автоматизированного оборудования.
