Самоторможение трапецеидальной резьбы: почему винт может опускать нагрузку
Трапецеидальная резьба широко применяется в винтовых передачах, механизмах подъема, станках, приводах позиционирования, подъемных устройствах и другом промышленном оборудовании. Основное преимущество такой резьбы — сочетание высокой несущей способности, технологичности и возможности передачи значительной осевой нагрузки.
Однако при использовании трапецеидального винта в вертикальном механизме возникает важный вопрос: будет ли винтовая пара удерживать нагрузку после отключения привода? Именно поэтому при проектировании необходимо учитывать самоторможение трапецеидальной резьбы, угол подъема резьбы, шаг, средний диаметр, коэффициент трения и конструкцию гайки.
Что такое самоторможение трапецеидальной резьбы
Самоторможение — это способность винтовой передачи не переходить в обратное движение под действием осевой нагрузки после прекращения вращения привода.
Проще говоря, если трапецеидальный винт используется для подъема груза, самотормозящаяся передача должна препятствовать самопроизвольному вращению винта под действием веса груза.
Именно поэтому вопрос «самотормозится ли трапецеидальный винт?» нельзя решать только по типу резьбы. Необходимо анализировать конкретную пару «винт–гайка» и условия ее эксплуатации.
Профиль трапецеидальной резьбы
Трапецеидальная резьба имеет профиль с углом между боковыми сторонами 30°. Профиль и основные размеры элементов трапецеидальной резьбы регламентируются ГОСТ 9484-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная. Профили». Согласно данным Росстандарта, ГОСТ 9484-81 действует. :contentReference[oaicite:1]{index=1}
Такой профиль позволяет эффективно воспринимать осевую нагрузку и применяется в передачах, где требуется преобразование вращательного движения в поступательное.
В отличие от крепежной метрической резьбы, трапецеидальная резьба предназначена прежде всего для передачи движения и нагрузки. Поэтому ее широко используют в ходовых винтах, приводах подачи, подъемных механизмах и позиционирующих системах.
От чего зависит самоторможение винтовой передачи
Самоторможение трапецеидальной резьбы определяется совокупностью нескольких факторов. В первую очередь необходимо учитывать:
- шаг резьбы;
- средний диаметр резьбы;
- угол подъема резьбы;
- коэффициент трения в паре винт–гайка;
- материал винта и гайки;
- тип и количество смазки;
- износ резьбовой пары;
- осевую нагрузку;
- скорость движения;
- температуру и условия эксплуатации.
Следовательно, одинаковые по номинальному диаметру винты могут иметь совершенно разные характеристики самоторможения, если отличаются шагом, материалами или условиями работы.
Угол подъёма трапецеидальной резьбы
Одним из ключевых параметров является угол подъема резьбы. Он показывает, насколько быстро винтовая линия поднимается по поверхности цилиндра при одном обороте.
Для однозаходной резьбы угол подъема можно определить по формуле:
где:
- α — угол подъема резьбы;
- P — шаг резьбы;
- dm — средний диаметр резьбы.
Для многозаходной резьбы вместо шага необходимо учитывать ход резьбы:
где L — ход резьбы за один оборот.
Таким образом, увеличение шага или количества заходов приводит к увеличению угла подъема резьбы. В результате винтовая передача обычно становится менее склонной к самоторможению.
Как шаг резьбы влияет на самоторможение
Шаг трапецеидальной резьбы является одним из наиболее важных параметров при подборе ходового винта.
При одинаковом среднем диаметре увеличение шага увеличивает угол подъема резьбы. Поэтому винт с большим шагом обеспечивает более высокую скорость осевого перемещения за один оборот, но при этом способность передачи к обратному удержанию нагрузки может снижаться.
| Шаг P, мм | Средний диаметр dm, мм | Угол подъёма α | tan(α) | Общая оценка |
|---|---|---|---|---|
| 2 | 20 | ≈ 1,82° | ≈ 0,0318 | Низкий угол подъёма |
| 4 | 20 | ≈ 3,64° | ≈ 0,0637 | Низкий угол подъёма |
| 6 | 20 | ≈ 5,45° | ≈ 0,0953 | Требуется проверка условий трения |
| 8 | 20 | ≈ 7,27° | ≈ 0,1276 | Самоторможение менее выражено |
Эта таблица показывает влияние только геометрии резьбы. По одному значению угла подъема нельзя гарантировать удержание нагрузки, поскольку фактический результат зависит также от коэффициента трения и конструкции винтовой пары.
Коэффициент трения и самоторможение
Второй важнейший фактор — коэффициент трения между винтом и гайкой.
Чем ниже коэффициент трения, тем меньше сопротивление обратному движению. Поэтому интенсивная смазка, изменение материала гайки или использование специальных антифрикционных материалов могут существенно изменить поведение винтовой передачи.
Для инженерного расчета нельзя использовать одно универсальное значение коэффициента трения. Его необходимо брать из технической документации производителя пары «винт–гайка» либо определять экспериментально для конкретных условий.
| Фактор | Влияние на трение | Влияние на самоторможение |
|---|---|---|
| Увеличение смазки | Обычно снижает трение | Может уменьшать способность к самоторможению |
| Износ пары | Может изменить фактическое трение и геометрию | Характеристики необходимо проверять повторно |
| Изменение материала гайки | Может существенно изменить коэффициент трения | Может изменить поведение передачи |
| Повышение температуры | Зависит от материалов и смазки | Возможны изменения характеристик |
Материал трапецеидального винта и гайки
Для изготовления винтов и гаек используются различные сочетания материалов. На практике широко применяются стальные винты в сочетании с бронзовыми, чугунными или полимерными гайками.
Материал гайки влияет не только на износостойкость и коэффициент трения, но и на допустимую нагрузку, рабочую температуру и необходимость смазки.
Стальной винт + бронзовая гайка
- широко применяется в промышленном оборудовании;
- хорошая износостойкость;
- подходит для значительных нагрузок;
- требует правильного выбора смазки;
- характеристики зависят от марки бронзы.
Стальной винт + полимерная гайка
- низкий уровень шума;
- малый вес;
- возможность работы без постоянной смазки у некоторых материалов;
- характеристики сильно зависят от типа полимера;
- необходимо учитывать температуру и нагрузку.
Почему трапецеидальный винт начинает опускать нагрузку
Если вертикальный механизм с трапецеидальным винтом начинает медленно опускаться после отключения двигателя, это может быть связано сразу с несколькими причинами.
1. Слишком большой шаг резьбы
При увеличении шага увеличивается угол подъема резьбы. Поэтому ходовой винт становится более эффективным с точки зрения скорости перемещения, но одновременно может снижаться его способность удерживать вертикальную нагрузку.
Особенно внимательно необходимо относиться к многозаходным винтам, поскольку при одинаковом диаметре увеличение числа заходов увеличивает ход за один оборот.
2. Слишком низкое трение
Если в конструкции используется малотрениевая гайка или большое количество смазки, сопротивление обратному движению может уменьшиться.
Поэтому самоторможение трапецеидальной резьбы нельзя оценивать только по каталожному обозначению винта. Необходимо рассматривать фактическую пару винт–гайка.
3. Износ гайки
При длительной эксплуатации рабочие поверхности гайки и винта изнашиваются. Это может привести к увеличению люфта, изменению геометрии контакта и изменению характеристик передачи.
Если вертикальный механизм раньше удерживал нагрузку, а затем начал опускаться, износ гайки или винта необходимо рассматривать как одну из возможных причин неисправности.
4. Смазка не соответствует условиям работы
Избыточное количество маловязкой смазки может уменьшить сопротивление движению. Однако полностью отказываться от смазки только ради увеличения трения нельзя: это может привести к ускоренному износу, перегреву и повреждению резьбовой пары.
Поэтому смазочный материал должен подбираться прежде всего по требованиям производителя винта и гайки.
5. Внешний привод позволяет обратное вращение
Даже если винтовая пара обладает определенной способностью к самоторможению, привод и передаточный механизм могут позволять обратное вращение.
Это особенно важно для систем с электродвигателем, редуктором и частотным преобразователем. После отключения питания двигатель не следует автоматически считать механическим тормозом.
Нужно ли устанавливать тормоз на трапецеидальный винт?
Если вертикальный механизм перемещает тяжелый груз или отказ удерживающей системы может привести к опасному движению, полагаться только на самоторможение трапецеидальной резьбы не следует.
В зависимости от конструкции применяются:
- электромагнитные тормоза двигателя;
- механические стопорные устройства;
- самотормозящиеся редукторы — только после проверки их характеристик;
- ловители и механические страховочные устройства;
- контроль положения;
- ограничители хода;
- дублирующие системы удержания нагрузки.

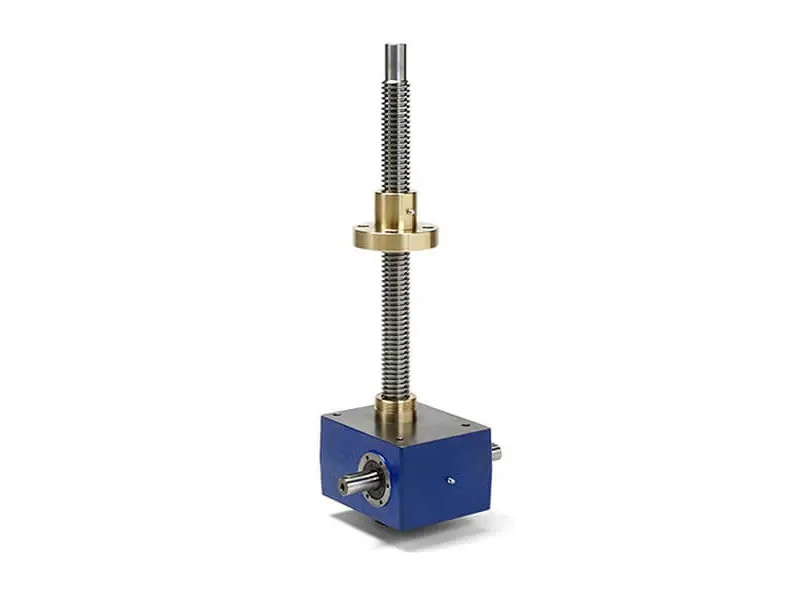

Трапецеидальная резьба и червячная передача: есть ли разница?
Иногда для удержания нагрузки пытаются заменить винтовую передачу червячным редуктором или наоборот. Однако эти механизмы работают по разным принципам.
Трапецеидальный винт непосредственно преобразует вращение в линейное перемещение. Червячный редуктор изменяет скорость и момент вращения между двумя валами.
Поэтому наличие червячного редуктора само по себе также не является гарантией безопасного удержания груза. Конкретная способность редуктора к обратному вращению зависит от его конструкции, передаточного отношения, КПД, состояния и условий эксплуатации.
Как правильно подобрать трапецеидальный винт
При выборе трапецеидального винта для промышленного оборудования рекомендуется последовательно определить основные параметры.
1. Диаметр винта
Диаметр выбирается с учетом осевой нагрузки, длины винта, требуемой жесткости и допустимого прогиба.
2. Шаг резьбы
Шаг определяет перемещение гайки за один оборот для однозаходной резьбы. Больший шаг увеличивает скорость перемещения, но может изменить самоторможение и требуемый момент привода.
3. Длина винта
При большой длине необходимо дополнительно проверять устойчивость винта, критическую скорость вращения и возможные вибрации.
4. Тип гайки
Выбирается материал, конструкция, длина гайки, допустимая нагрузка, наличие фланца, компенсации люфта и другие параметры.
5. Рабочая нагрузка
Необходимо учитывать не только номинальный вес груза, но и ускорение, ударные нагрузки, силы от рабочего механизма и возможные динамические режимы.
6. Требуемая скорость
Если необходима высокая скорость линейного перемещения, следует проверить, подходит ли трапецеидальная передача для выбранного режима. В ряде задач вместо нее целесообразнее использовать шарико-винтовую передачу.
Трапецеидальная или шарико-винтовая передача?
| Характеристика | Трапецеидальная передача | Шарико-винтовая передача |
|---|---|---|
| Тип контакта | Скольжение | Качение |
| КПД | Обычно ниже | Обычно значительно выше |
| Трение | Выше | Ниже |
| Самоторможение | Возможность зависит от геометрии и трения | Обычно не является характерным свойством |
| Люфт | Может быть выше | Может быть минимизирован преднатягом |
| Стоимость | Обычно ниже | Обычно выше |
| Высокие скорости | Ограничены условиями работы | Подходит лучше |
| Типичные применения | Подъемники, станки, приводы, зажимы | Станки ЧПУ, автоматизация, высокоточное позиционирование |
Расчет самоторможения трапецеидальной резьбы
Для предварительной инженерной оценки используется соотношение между углом подъема резьбы и приведенным углом трения. Однако для трапецеидальной резьбы расчет сопротивления движению сложнее, чем для прямоугольной резьбы, поскольку профиль имеет боковые углы.
Поэтому простое условие вида:
можно использовать только как упрощенную предварительную оценку, а не как окончательное доказательство безопасного самоторможения.
При проектировании ответственного механизма необходимо использовать расчетную методику, учитывающую геометрию конкретной трапецеидальной резьбы, приведенный коэффициент трения, направление нагрузки и фактические условия эксплуатации.
Почему нельзя ориентироваться только на таблицу самоторможения
В технических каталогах иногда встречаются готовые рекомендации, например «самотормозящаяся» или «не самотормозящаяся» резьба. Однако такие данные необходимо воспринимать как характеристики конкретной пары.
На практике поведение передачи изменяется под воздействием:
- смазки;
- температуры;
- износа;
- загрязнения;
- изменения нагрузки;
- скорости движения;
- материала гайки;
- качества обработки поверхностей.
Следовательно, самоторможение трапецеидального винта — это эксплуатационная характеристика всей винтовой передачи, а не только профиля резьбы.
ГОСТ для трапецеидальной резьбы
Основным нормативным документом для профиля отечественной трапецеидальной резьбы является ГОСТ 9484-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная. Профили». Документ устанавливает профили и размеры элементов трапецеидальной резьбы. :contentReference[oaicite:2]{index=2}
При этом ГОСТ 24705-81, который иногда ошибочно приводят в материалах о трапецеидальной резьбе, относится к метрической резьбе общего назначения, а не к трапецеидальному профилю. Кроме того, этот стандарт заменен ГОСТ 24705-2004. :contentReference[oaicite:3]{index=3}
Как определить причину опускания нагрузки на практике
Если вертикальный механизм начал опускаться после остановки двигателя, рекомендуется проверить систему последовательно.
- Проверить фактическую нагрузку на винт.
- Определить диаметр и шаг трапецеидальной резьбы.
- Проверить тип и материал гайки.
- Оценить состояние резьбовых поверхностей.
- Проверить наличие и состояние смазки.
- Проверить люфт между винтом и гайкой.
- Проверить возможность обратного вращения привода.
- Проверить тормоз двигателя и редуктор.
- Проверить динамику остановки механизма.
- При необходимости установить дополнительное механическое удержание.
Заключение
Трапецеидальная резьба является эффективным решением для передачи осевой нагрузки и преобразования вращательного движения в линейное. Именно поэтому трапецеидальные винты широко используются в станках, подъемных механизмах, приводах позиционирования и промышленной автоматике.
Однако вопрос самоторможения трапецеидальной резьбы требует отдельного расчета. На него влияют шаг и угол подъема резьбы, средний диаметр, коэффициент трения, материал гайки, смазка, износ и режим эксплуатации.
Поэтому при выборе трапецеидального винта и гайки необходимо учитывать не только диаметр и шаг, но и фактическую нагрузку, скорость, длину передачи, режим работы и требования безопасности.
Для ответственных вертикальных механизмов рекомендуется использовать дополнительное механическое удержание нагрузки и не полагаться исключительно на расчетное самоторможение винтовой пары.
