Ошибки при выборе муфт: несоответствие диаметра, жесткости, материала

Как правильно выбрать муфту для соединения валов

Для чего нужна муфта в приводе

Основная задача муфты — передать вращение и крутящий момент между двумя валами. Например, муфта может соединять вал электродвигателя с валом редуктора, насоса, сервопривода, энкодера или другого механизма.

Кроме передачи момента, соединительная муфта в зависимости от конструкции может выполнять дополнительные функции:

• компенсировать небольшое угловое смещение валов;
• компенсировать радиальное смещение;
• допускать осевое перемещение;
• снижать передачу вибраций;
• компенсировать погрешности монтажа;
• защищать привод от кратковременных перегрузок;
• обеспечивать высокую точность передачи движения.

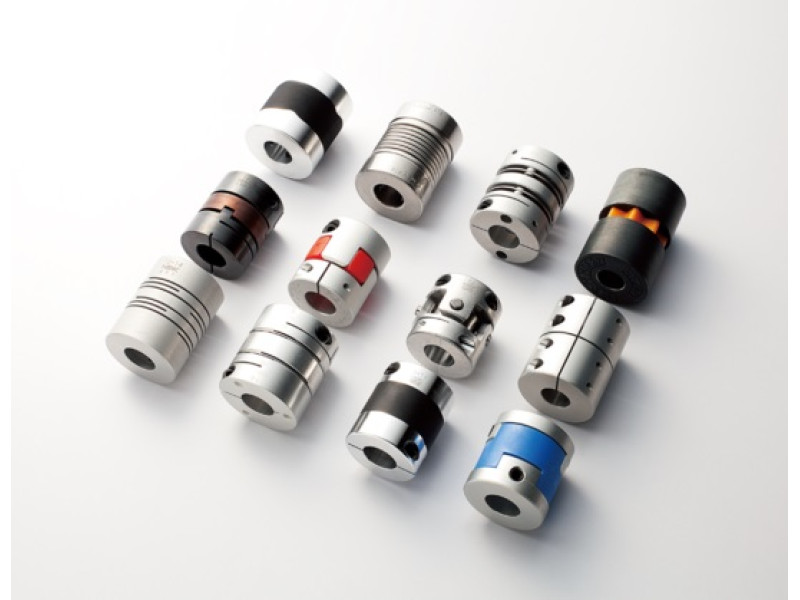

Какие бывают муфты

Перед тем как выбрать муфту, необходимо определить, какой тип конструкции подходит для конкретного привода.

Как выбрать муфту: основные параметры

Правильный подбор муфты начинается не с каталога, а с определения параметров привода. Даже если известен диаметр вала, этого недостаточно для выбора конкретной модели.

• Определите диаметр обоих валов.
  Посадочные отверстия муфты должны соответствовать фактическим диаметрам валов.
• Рассчитайте крутящий момент.
  Муфта должна иметь достаточный номинальный и максимальный момент с учетом режима работы.
• Определите частоту вращения.
  Максимальные обороты муфты не должны превышать допустимое значение производителя.
• Определите тип смещения валов.
  Необходимо знать, присутствует ли радиальное, угловое или осевое смещение.
• Выберите требуемую жесткость.
  Для сервоприводов и систем позиционирования важна высокая крутильная жесткость.
• Учитывайте условия эксплуатации.
  Температура, пыль, влага, химическая среда и другие факторы влияют на выбор материала и конструкции.

Как рассчитать крутящий момент для муфты

Один из основных параметров при выборе муфты — номинальный крутящий момент. Если известны мощность двигателя и частота вращения, момент можно определить по формуле:

где:

• M — крутящий момент, Н·м;
• P — мощность, кВт;
• n — частота вращения, об/мин.

Например, если электродвигатель имеет мощность 5,5 кВт и вращается со скоростью 1500 об/мин, расчетный момент составляет:

Но выбирать муфту точно на 35 Н·м неправильно. Необходимо учитывать режим эксплуатации и возможные динамические нагрузки.

Почему нужен запас по крутящему моменту

В реальном приводе нагрузка редко остается постоянной. При запуске двигателя, торможении, реверсе, заклинивании механизма и резком изменении нагрузки возникают кратковременные пиковые моменты.

Поэтому при выборе муфты по крутящему моменту необходимо учитывать коэффициент эксплуатации, который определяется характером нагрузки и рекомендациями производителя.

Как выбрать муфту по диаметру вала

Диаметр вала — один из первых параметров, который необходимо определить при подборе муфты.

При этом у муфты могут быть два разных посадочных диаметра. Например, один вал двигателя имеет диаметр 24 мм, а второй вал редуктора — 30 мм. В таком случае требуется муфта с соответствующими отверстиями либо исполнение, позволяющее установить необходимые втулки.

Нельзя выбирать муфту только по принципу «диаметр отверстия должен быть не меньше диаметра вала». Важны также:

• допуск посадочного отверстия;
• тип крепления;
• наличие шпоночного паза;
• стопорные винты;
• зажимная посадка;
• конические втулки;
• допустимый диаметр вала для конкретной модели.

Посадка муфты на вал

В зависимости от конструкции муфта может крепиться на вал с помощью зажимного соединения, стопорного винта, шпонки, зажимной втулки или другого конструктивного элемента.

Для прецизионных приводов зажимное соединение часто позволяет получить более равномерную фиксацию и уменьшить вероятность повреждения поверхности вала.

При использовании шпоночного соединения необходимо проверить соответствие размеров шпонки, паза и допустимого момента.

Какое смещение компенсирует муфта

Даже при качественной сборке оси двух валов редко совпадают абсолютно идеально. В зависимости от конструкции муфта может компенсировать три основных типа смещения.

Почему нельзя ставить жесткую муфту при несоосности

Жесткая муфта практически не компенсирует монтажные ошибки. Если два вала установлены с заметной несоосностью, возникающие силы передаются непосредственно на подшипники и другие элементы привода.

Это может привести к:

• повышенной вибрации;
• нагреву подшипников;
• увеличению нагрузки на вал;
• преждевременному износу подшипников;
• шуму при вращении;
• снижению ресурса оборудования.

При этом гибкая муфта не должна использоваться для компенсации грубых ошибок монтажа. Допустимые смещения необходимо воспринимать как рабочий диапазон, а не как замену правильной центровке валов.

Как выбрать муфту для электродвигателя

Для соединения электродвигателя с редуктором, насосом, вентилятором или другим механизмом часто применяются эластомерные, кулачковые, зубчатые и другие гибкие муфты.

Выбор зависит от характера нагрузки.

Как выбрать муфту для ЧПУ и сервопривода

Для станков ЧПУ и сервоприводов требования к муфте существенно выше, чем для обычного электродвигателя.

Здесь важна не только передаваемая мощность. Муфта должна как можно точнее передавать положение и момент, иметь предсказуемую торсионную жесткость и минимизировать влияние люфтов.

Поэтому для прецизионных приводов часто применяются:

• сильфонные муфты — высокая крутильная жесткость и точность;
• дисковые муфты — хорошая точность и компенсация смещений;
• кулачковые муфты — универсальное решение для многих сервоприводов.

Кулачковая, сильфонная или дисковая муфта — что выбрать?

Как влияет жесткость муфты

Торсионная жесткость показывает, насколько сильно муфта сопротивляется относительному угловому скручиванию двух валов под действием момента.

Высокая жесткость особенно важна для систем позиционирования. Если муфта заметно закручивается под нагрузкой, возникает дополнительная упругая деформация, которая может снижать точность передачи движения.

С другой стороны, чрезмерно жесткое соединение не всегда является преимуществом. Если в приводе присутствуют вибрации или монтажная несоосность, часть этих нагрузок может передаваться на подшипники и другие элементы механизма.

Поэтому жесткость муфты выбирают под конкретный привод, а не по принципу «чем жестче, тем лучше».

Материал муфты: алюминий, сталь или нержавеющая сталь?

Материал корпуса муфты влияет на массу, прочность, коррозионную стойкость и допустимые условия эксплуатации.

Отдельно необходимо учитывать материал эластомерной вставки в кулачковых муфтах. Полиуретановые элементы имеют разные характеристики жесткости, демпфирования и допустимой температуры в зависимости от конкретного исполнения.

Что произойдет, если муфта выбрана неправильно

Ошибки при выборе муфты могут проявиться не сразу. Иногда оборудование продолжает работать, но ресурс отдельных элементов существенно сокращается.

Наиболее распространенные последствия:

• вибрация при вращении;
• повышенный шум;
• нагрев подшипников;
• разрушение эластомерной вставки;
• износ посадочного отверстия;
• проворачивание муфты на валу;
• снижение точности позиционирования;
• разрушение валов или элементов привода;
• преждевременный выход оборудования из строя.

5 самых распространенных ошибок при выборе муфты

Ошибка №1. Выбор только по диаметру вала

Даже если отверстие муфты подходит по диаметру, она может не соответствовать требуемому моменту, оборотам или типу нагрузки.

Ошибка №2. Игнорирование частоты вращения

Муфта, подходящая по моменту, может иметь ограничения по максимальной частоте вращения. Особенно важно это для легких высокоскоростных приводов и сервосистем.

Ошибка №3. Неправильная оценка смещений

Гибкая муфта компенсирует только те виды и величины смещений, для которых она рассчитана. Поэтому необходимо проверять допустимые радиальные, угловые и осевые отклонения.

Ошибка №4. Неправильный выбор жесткости

Слишком мягкая муфта может ухудшить динамику и точность, а чрезмерно жесткая — увеличить передачу вибраций и монтажных нагрузок.

Ошибка №5. Отсутствие запаса по рабочему моменту

Номинальный момент двигателя не всегда отражает реальные пиковые нагрузки. При выборе необходимо учитывать характер запуска, торможения, реверса и возможные ударные нагрузки.

Как подобрать муфту без ошибки

Для точного подбора достаточно собрать несколько исходных параметров.

Какую муфту выбрать для конкретного оборудования

Если требуется соединить электродвигатель и редуктор, в первую очередь оценивают передаваемый момент, обороты, смещения и характер нагрузки.

Для насоса или вентилятора часто важны компенсация монтажных погрешностей и снижение вибраций.

Для станка ЧПУ, сервопривода или системы позиционирования на первый план выходят точность, торсионная жесткость, низкая инерция и минимальный люфт.

Для тяжелого промышленного привода необходимо в первую очередь проверить допустимый момент, максимальные обороты, ресурс и способность конструкции выдерживать динамические нагрузки.

Итог: как правильно выбрать муфту

СМТЕХ-БЕЛ поставляет муфты для соединения валов промышленного оборудования. Для подбора достаточно предоставить диаметры обоих валов, мощность и обороты двигателя, тип оборудования и условия эксплуатации. По этим параметрам можно определить подходящий тип и типоразмер муфты.
