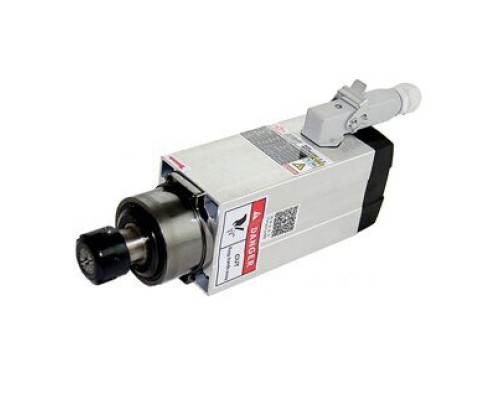

Шпиндель GDZ93x82-2.2 (2.2 кВт, 18 000 об/мин)

Шпиндель GDZ93x82-2.2 (2.2 кВт, 18 000 об/мин)

Шпиндель Шпиндель GDZ93x82-2.2 (2.2 кВт, 18 000 об/мин) производства STS предназначен для высокоскоростной обработки на станках с ЧПУ. Конструкция серии GDZ сочетает асинхронный высокооборотный шпиндельный двигатель, прецизионные подшипниковые опоры и цанговую оснастку ER25, поэтому при подборе важно учитывать не только мощность, но и диаметр инструмента, охлаждение, питание и совместимость с частотным преобразователем.

Главная задача при выборе высокооборотного шпинделя — согласовать механические параметры с технологией обработки и электрические параметры с частотным преобразователем. Мощность и обороты определяют потенциальный режим резания, а цанга и охлаждение — возможность безопасно использовать конкретный инструмент и поддерживать рабочую температуру узла.

Ключевые особенности:

• охлаждение — воздушное
• цанговая система — ER25
• исполнение корпуса — квадратный
• основное назначение — общего назначения

Технические характеристики:

• Номинальная мощность: 2.2 кВт
• Номинальная скорость: 18000 об/мин
• Напряжение питания: 220 В
• Номинальная частота: 300 Гц
• Номинальный ток: 10 А
• Цанга: ER25
• Диаметр инструмента: 3.175-12.7 мм
• Способ охлаждения: Воздушное
• Тип корпуса: Квадратный
• Подшипники: 7007/P4х2, 7002C/P4х2
• Область применения: Общего назначения

Принцип выбора шпинделя

Воздушное охлаждение упрощает монтаж, поскольку не требует отдельного контура охлаждающей жидкости. При этом необходимо обеспечить свободный проход воздуха и не допускать загрязнения вентиляционных каналов. Цанга ER25 определяет тип оснастки и допустимый диаметр хвостовика инструмента. Фактический диапазон для данной позиции указан ниже в технических характеристиках; нельзя выбирать цангу только по обозначению ER без проверки конкретного диаметра хвостовика. При работе на максимальных оборотах особенно важны балансировка инструмента, правильная посадка цанги и гайки, минимальный вылет инструмента и корректно настроенный частотный преобразователь. Дисбаланс на высокой скорости создаёт радиальные нагрузки на подшипники и может ухудшить качество обработки. Мощность 2.2 кВт и скорость 18000 об/мин следует оценивать совместно с характером резания. Для расчёта ориентировочного момента используется зависимость M ≈ 9550·P/n, поэтому при одинаковой мощности высокооборотный шпиндель имеет меньший крутящий момент, чем низкооборотный.

Расшифровка обозначения:

Обозначение Шпиндель GDZ93x82-2.2 идентифицирует семейство и типоразмер шпинделя. Числовые элементы серии GDZ обычно используются для обозначения конструктивного исполнения и габарита, а значение мощности в обозначении помогает быстро отличить варианты внутри семейства. Точное соответствие необходимо проверять по паспорту конкретной позиции, поэтому при заказе следует ориентироваться на полное обозначение модели и технические характеристики. Для данной позиции ключевыми признаками подбора являются ER25, напряжение 220 В и способ охлаждения воздушное.

Область применения:

• Общего назначения
• фрезерные станки с ЧПУ
• CNC-роутеры и обрабатывающие центры
• раскрой и фрезерование материалов подходящим режущим инструментом
• станки, где предпочтительно воздушное охлаждение
