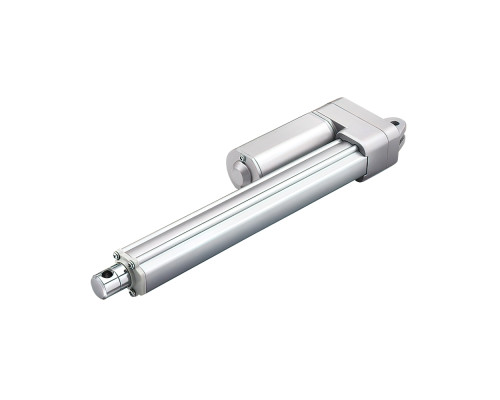

Актуатор Inotek ZA16-2B-060182-25231-0021-0T-ЦИАТИМ203

Актуатор Актуатор Inotek ZA16-2B-060182-25231-0021-0T-ЦИАТИМ203 серии ZA16 рассчитан на компактные линейные механизмы с питанием постоянного тока 24 В. Конструкция предназначена для получения контролируемого возвратно-поступательного перемещения при ограниченном коэффициенте нагрузки.

Для данной конфигурации предусмотрены два концевых датчика. Они позволяют контролировать крайние положения без необходимости добавлять внешние механические выключатели непосредственно на исполнительный узел. Отдельное обозначение «ЦИАТИМ203» в названии указывает на предусмотренную производителем опцию/исполнение; не следует трактовать его как отдельную электрическую характеристику привода.

Основные преимущества и особенности:

Питание от сети постоянного тока 24 В, удобное для интеграции в системы промышленной автоматики.
Интегрированный контроль крайних положений с помощью указанных в конфигурации датчиков.
Заданный рабочий ход позволяет выбирать исполнение непосредственно под требуемое линейное перемещение.
Степень защиты корпуса и рабочий температурный диапазон позволяют учитывать условия окружающей среды при проектировании оборудования.
Конкретные параметры нагрузки, скорости и коэффициента нагрузки приведены ниже один раз и не дублируются в остальных разделах.

Технические характеристики:

Серия: ZA16
Номинальная мощность: 0.0768 кВт
Напряжение питания: 24 В
Длина хода: 60 мм
Номинальная скорость: 4.7 мм/с
Нагрузка: 2000 / 2000 Н
Коэффициент нагрузки: 0.1
Пылевлагозащита: IP66
Датчики: 2 LS
Рабочая температура: -25...+65°C
Опции: Циатим203

Конструкция и принцип работы:

Электрический актуатор преобразует вращение встроенного электропривода в поступательное движение выходного элемента. При подаче питания исполнительный механизм перемещается в одном из направлений, а изменение направления питания/управляющего сигнала в соответствии со схемой конкретного исполнения обеспечивает обратный ход. Концевые датчики используются для контроля достижения заданных крайних положений.

При выборе актуатора важно отличать максимальную кратковременную возможность механизма от допустимого режима постоянной работы. Коэффициент нагрузки показывает долю времени, в течение которой привод должен находиться под нагрузкой в рамках заданного рабочего цикла; поэтому одинаковая механическая нагрузка при редких и частых циклах может предъявлять разные требования к приводу.

Область применения:

Компактные автоматизированные механизмы, регулирующие устройства, исполнительные узлы промышленного оборудования и системы, работающие в расширенном температурном диапазоне.
Автоматизированные механизмы регулирования и перемещения.
Исполнительные узлы машин и оборудования с заданным линейным ходом.
Системы, где требуется контроль конечных положений без установки отдельных внешних выключателей на исполнительный узел.

Что проверить перед заказом:

Требуемую длину хода и монтажные размеры актуатора в сложенном и выдвинутом состоянии.
Рабочую нагрузку и направление действия усилия.
Требуемую скорость перемещения и длительность одного цикла.
Допустимый коэффициент нагрузки для предполагаемой цикличности работы.
Напряжение питания 24 В DC и параметры источника питания.
Количество и тип концевых датчиков, а также их совместимость с системой управления.
Рабочую температуру и требуемую степень защиты корпуса.

Как подобрать актуатор Inotek
Ход, скорость, нагрузка, коэффициент нагрузки, питание и контроль крайних положений

При замене или проектировании привода сначала определяют требуемый ход и геометрию механизма, затем проверяют нагрузку, требуемую скорость и рабочий цикл. Для данной серии также необходимо учитывать питание 24 В DC и количество концевых датчиков.

Ход актуатора должен быть не меньше требуемого перемещения механизма, но чрезмерный запас хода увеличивает габариты выдвинутого узла.
Номинальная скорость определяет время перемещения на рабочем участке; фактическое время зависит от нагрузки и режима работы системы.
Нагрузка должна соответствовать направлению действующего усилия и условиям работы механизма. Значение в карточке товара не следует автоматически переносить на любой режим эксплуатации.
Коэффициент нагрузки необходимо учитывать при циклической работе: для часто повторяющихся перемещений тепловой режим привода становится таким же важным, как максимальное усилие.
Концевые датчики должны быть согласованы с входами системы управления по типу сигнала и электрической схеме подключения.

Техническое примечание: параметры конкретного исполнения приведены по данным выгрузки товара. При проектировании ответственного механизма необходимо дополнительно проверить монтажную ориентацию, реальные условия нагрузки, цикл работы и электрическую схему датчиков по документации именно выбранной модификации.
