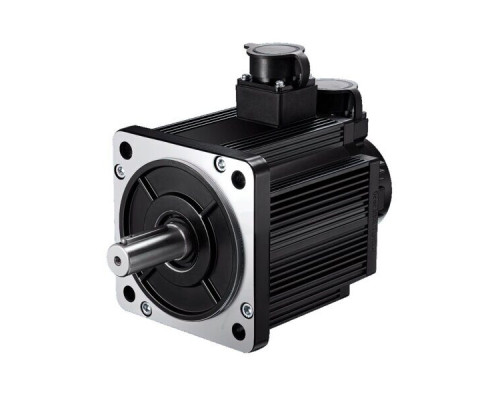

Серводвигатель ELM-2900LM180FT-H (Leadshine, 2.9 kW, 380 V, 1500 rpm, 23 bit)

Серводвигатель ELM-2900LM180FT-H — серводвигатель Leadshine

ELM-2900LM180FT-H относится к сервомоторам переменного тока Leadshine и предназначен для систем позиционирования, где требуется управляемый момент и скорость с обратной связью. Конкретная конфигурация определяется сочетанием мощности, номинальной скорости, типоразмера, энкодера, разъёмного исполнения и наличия тормоза.

Модели ELM относятся к AC-сервомоторам Leadshine с постоянными магнитами и предназначены для совместной работы с соответствующими сервоприводами серии EL.

Конструктивные особенности и подбор:

• Сервоприводная система: двигатель работает в замкнутом контуре и передаёт приводу информацию о положении/скорости через 23-битная обратная связь.
• Момент: номинальный момент 18.6 Нм является более прямым параметром выбора для механизма, чем одна только мощность.
• Скоростной режим: номинальная скорость 1500 об/мин и максимальная скорость 3000 об/мин определяют рабочий диапазон конкретной модели.
• Механическое исполнение: Типоразмер корпуса 180 мм определяет посадочные и присоединительные размеры двигателя и должен совпадать с механикой оборудования.
• Опция: Шпонпаз; тормоз следует учитывать при проектировании цепи удержания и аварийной остановки.

Технические характеристики:

• Типоразмер: 180
• Номинальная мощность: 2.9
• Номинальный момент: 18.6
• Номинальная скорость: 1500
• Максимальная скорость: 3000
• Напряжение питания: 380
• Тип энкодера: Инкрементальный 23 бит
• Степень защиты: IP65
• Опции: Шпонпаз

Расшифровка обозначения и особенности совместимости:

• Исполнение F в карточке используется для варианта без тормоза; точную распиновку и тип разъёма следует проверять по документации к конкретной ревизии.
• Номинальная мощность 2.9 кВт и момент 18.6 Нм используются для проверки соответствия нагрузке; при выборе сервосистемы необходимо учитывать требуемый динамический и пиковый момент, а не только номинальную мощность.
• Энкодер Инкрементальный 23 бит определяет требования к совместимому сервоприводу и кабелю обратной связи.

Как подобрать серводвигатель Leadshine — проверка двигателя, привода, энкодера и механики

Что проверить перед заказом:

• сверить мощность и номинальный момент двигателя с расчётной нагрузкой механизма
• проверить номинальное напряжение двигателя и совместимость с сервоприводом
• сопоставить тип и разрядность энкодера с входом обратной связи привода
• проверить типоразмер, вал, шпонпаз и монтажные размеры
• для исполнения с тормозом предусмотреть отдельную цепь управления тормозом
• проверить требуемую длину и тип моторного, энкодерного и тормозного кабелей

Область применения:

• станки с ЧПУ и координатные механизмы
• автоматические линии и упаковочное оборудование
• роботизированные и манипуляторные системы
• механизмы позиционирования, подачи и перемещения
• оборудование, где требуется повторяемое управление скоростью и положением
