Трехканальный драйвер для шагового двигателя TB6560

Трехканальный драйвер для шагового двигателя TB6560 — драйвер шагового двигателя Stepline

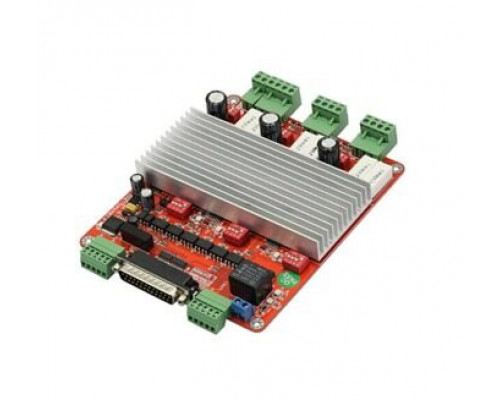

Трехканальный драйвер для шагового двигателя TB6560 — многоканальный драйвер для шаговых двигателей, предназначенный для управления несколькими осями от общего модуля. По данным выгрузки он рассчитан на питание 12-36 VDC; перед применением необходимо проверить ток каждой обмотки и электрическую схему конкретной версии.

Принцип работы и назначение

Драйвер управляет током в фазных обмотках шагового двигателя и формирует последовательность состояний, благодаря которым вал выполняет заданные угловые перемещения. Правильный выбор драйвера определяется не только мощностью двигателя, но прежде всего допустимым током фаз, напряжением питания и интерфейсом команд.

Технические характеристики

• Напряжение питания, В: 12-36 VDC

Настройка и совместимость

При подключении сначала сопоставляют двигатель и драйвер по фазному току и числу выводов. Затем выбирают режим микрошага и проверяют частоту команд контроллера. Чем больше число импульсов на оборот, тем выше разрешение команды, но тем больше импульсная частота, необходимая для той же механической скорости.

Расшифровка и особенности выбора

• Питание: источник должен оставаться в допустимом диапазоне с учётом просадок и режима работы.

Как подобрать драйвер Stepline
Проверка питания, тока, сигналов управления и микрошага

Что проверить перед заказом

• Сверить диапазон питания драйвера с источником питания.
• Проверить количество каналов и схему подключения двигателя.

Область применения

• для многокоординатных систем, станков с ЧПУ, автоматизированных механизмов и учебных/лабораторных стендов, где требуется несколько независимых каналов управления.
• системы позиционирования и автоматической подачи;
• оборудование, где требуется управляемое дискретное перемещение.
