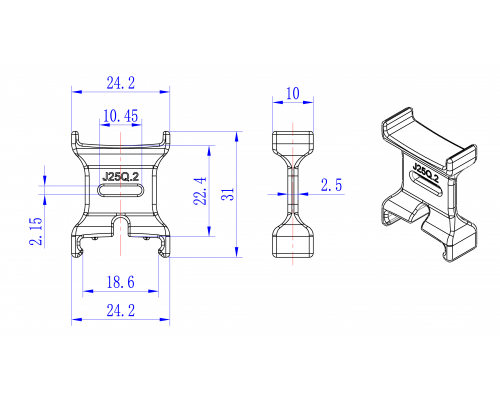

Разделитель J25Q.2.S-SGP

Кабель-канал JFLO J25Q.2.S-SGP

Кабель-канал JFLO J25Q.2.S-SGP предназначен для направленной защиты подвижных кабелей, энкодерных линий, пневматических и гидравлических шлангов. Серия JFLO J относится к универсальным пластиковым кабельным цепям с большим выбором размеров и конструктивных вариантов. В каталоге серии представлены исполнения с различным способом открытия, поэтому конкретный индекс модели важен при выборе. Для этой конкретной модификации задано размеры по обозначению модели.

Радиус изгиба для соединительного элемента отдельно не задается: он определяется совместимой цепью. Позиция является соединительным элементом, поэтому длина секции цепи для нее не задается. При монтаже цепь должна работать в расчетной геометрии без выхода кабелей за допустимый радиус изгиба.

Особенности конструкции:

• вариант с мостовым профилем.
• Размеры и радиус приведены для конкретной модификации, поэтому соседние модели с тем же внутренним сечением не являются автоматически взаимозаменяемыми.
• Для подвижной прокладки важна не только вместимость канала, но и корректная кинематика кабельной петли.

Технические характеристики:

• Серия: JFLO J
• Модель: J25Q.2.S-SGP

Монтаж и подбор:

Размер канала выбирают по фактическому кабельному пакету, а радиус — по самому жесткому кабелю или шлангу в системе. Длина цепи зависит от хода механизма и выбранной схемы монтажа; поэтому указанную длину секции не следует воспринимать как длину готовой рабочей трассы без расчета.

Область применения:

• Типичные задачи: CNC-станки, автоматические линии, роботы, портальные механизмы и другие узлы с постоянно движущейся кабельной петлей.
• защита кабелей приводов и датчиков от постоянного перегиба и трения
• организация кабельной трассы на подвижной оси оборудования

Как подобрать кабель-канал JFLO
Проверка сечения, радиуса, нагрузки и монтажа конкретной модели

Что важно проверить перед заказом:

• Проверить суммарный диаметр и массу всех кабелей, шлангов и трубок внутри цепи.
• Выбрать радиус цепи не меньше минимального радиуса изгиба наиболее требовательной линии.
• Оставить свободное пространство внутри канала и не превращать его в плотный жгут.
• Проверить ход, монтажную высоту, крепление концов и направление движения цепи.
• Для коннектора дополнительно сверить точный типоразмер цепи и монтажные отверстия.

Особенность серии:

Для серии JFLO J производитель указывает испытанный ресурс свыше 10 млн циклов; фактический ресурс зависит от нагрузки, радиуса, массы и режима перемещения.

Если в одной цепи укладываются силовые, сигнальные и пневматические линии, их следует размещать без взаимного защемления. Для раздельной укладки кабелей JFLO предусматривает внутренние разделительные элементы для совместимых серий.
