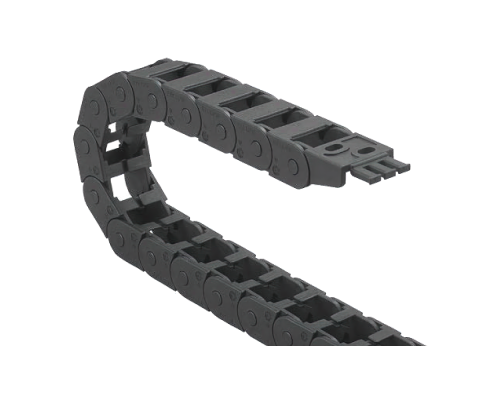

Кабель-канал JE19Q.1.25F75 (18.5х25 mm, L:1000 mm, R:75 mm)

Кабель-канал JFLO JE19Q.1.25F75

Кабель-канал JFLO JE19Q.1.25F75 предназначен для направленной защиты подвижных кабелей, энкодерных линий, пневматических и гидравлических шлангов. Серия JFLO JE предназначена для компактных и практичных решений защиты подвижных кабелей и шлангов. При выборе этой серии особенно важно сопоставить реальное внутреннее сечение с диаметрами уложенных линий и минимальным радиусом их изгиба. Для этой конкретной модификации задано внутреннее сечение 18.5х25.

Радиус изгиба этой модификации составляет 75 мм. Поставляемая длина указана как 1000 мм. При монтаже цепь должна работать в расчетной геометрии без выхода кабелей за допустимый радиус изгиба.

Особенности конструкции:

• вариант с мостовым профилем.
• Размеры и радиус приведены для конкретной модификации, поэтому соседние модели с тем же внутренним сечением не являются автоматически взаимозаменяемыми.
• Для подвижной прокладки важна не только вместимость канала, но и корректная кинематика кабельной петли.

Технические характеристики:

• Внутреннее сечение: 18.5х25 мм
• Радиус изгиба: 75 мм
• Длина секции: 1000 мм
• Серия: JFLO JE
• Модель: JE19Q.1.25F75

Монтаж и подбор:

Размер канала выбирают по фактическому кабельному пакету, а радиус — по самому жесткому кабелю или шлангу в системе. Длина цепи зависит от хода механизма и выбранной схемы монтажа; поэтому указанную длину секции не следует воспринимать как длину готовой рабочей трассы без расчета.

Область применения:

• Подходит для компактных подвижных узлов станков и автоматизации, где требуется организованная укладка кабелей при ограниченном пространстве.
• защита кабелей приводов и датчиков от постоянного перегиба и трения
• организация кабельной трассы на подвижной оси оборудования

Как подобрать кабель-канал JFLO
Проверка сечения, радиуса, нагрузки и монтажа конкретной модели

Что важно проверить перед заказом:

• Проверить суммарный диаметр и массу всех кабелей, шлангов и трубок внутри цепи.
• Выбрать радиус цепи не меньше минимального радиуса изгиба наиболее требовательной линии.
• Оставить свободное пространство внутри канала и не превращать его в плотный жгут.
• Проверить ход, монтажную высоту, крепление концов и направление движения цепи.
• Для коннектора дополнительно сверить точный типоразмер цепи и монтажные отверстия.

Особенность серии:

JE позиционируется как практичная серия; подбор выполняют по внутреннему сечению, радиусу и конструкции конкретного артикула.

Если в одной цепи укладываются силовые, сигнальные и пневматические линии, их следует размещать без взаимного защемления. Для раздельной укладки кабелей JFLO предусматривает внутренние разделительные элементы для совместимых серий.
