Коннектор JE15Q.1.40F-XJT (14.7х40.2 mm)

Коннектор JFLO JE15Q.1.40F-XJT

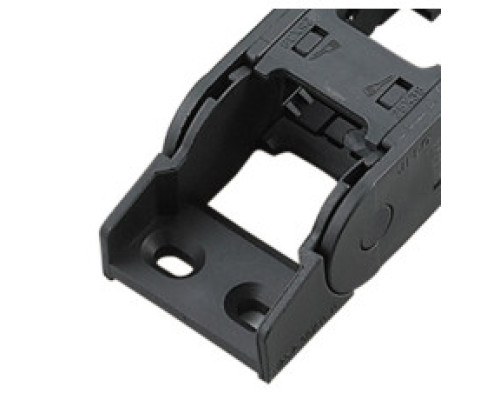

Коннектор JFLO JE15Q.1.40F-XJT — соединительный элемент для кабельной цепи JFLO серии JE. Он подбирается не отдельно от цепи, а по ее точному типоразмеру: для данной позиции указано внутреннее сечение 14.7х40.2. Исполнение профиля: вариант с мостовым профилем.

Коннектор отвечает за механическое присоединение цепи к неподвижной или подвижной части оборудования. Позиция является соединительным элементом, поэтому длина секции цепи для нее не задается. Перед заказом необходимо сверить модель цепи, тип крепления и расположение монтажных отверстий с фактической конструкцией станка.

Особенности конструкции:

• вариант с мостовым профилем.
• Размеры и радиус приведены для конкретной модификации, поэтому соседние модели с тем же внутренним сечением не являются автоматически взаимозаменяемыми.
• Для подвижной прокладки важна не только вместимость канала, но и корректная кинематика кабельной петли.

Технические характеристики:

• Внутреннее сечение: 14.7х40.2 мм
• Серия: JFLO JE
• Модель: JE15Q.1.40F-XJT

Монтаж и подбор:

Размер канала выбирают по фактическому кабельному пакету, а радиус — по самому жесткому кабелю или шлангу в системе. Длина цепи зависит от хода механизма и выбранной схемы монтажа; поэтому указанную длину секции не следует воспринимать как длину готовой рабочей трассы без расчета.

Область применения:

• Подходит для компактных подвижных узлов станков и автоматизации, где требуется организованная укладка кабелей при ограниченном пространстве.
• защита кабелей приводов и датчиков от постоянного перегиба и трения
• организация кабельной трассы на подвижной оси оборудования

Как подобрать кабель-канал JFLO
Проверка сечения, радиуса, нагрузки и монтажа конкретной модели

Что важно проверить перед заказом:

• Проверить суммарный диаметр и массу всех кабелей, шлангов и трубок внутри цепи.
• Выбрать радиус цепи не меньше минимального радиуса изгиба наиболее требовательной линии.
• Оставить свободное пространство внутри канала и не превращать его в плотный жгут.
• Проверить ход, монтажную высоту, крепление концов и направление движения цепи.
• Для коннектора дополнительно сверить точный типоразмер цепи и монтажные отверстия.

Особенность серии:

JE позиционируется как практичная серия; подбор выполняют по внутреннему сечению, радиусу и конструкции конкретного артикула.

Если в одной цепи укладываются силовые, сигнальные и пневматические линии, их следует размещать без взаимного защемления. Для раздельной укладки кабелей JFLO предусматривает внутренние разделительные элементы для совместимых серий.
