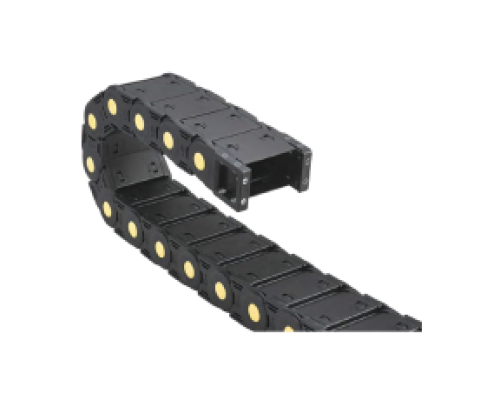

Коннектор JEZ20F.2.50S-FJT (20x50 mm)

Коннектор JFLO JEZ20F.2.50S-FJT

Коннектор JFLO JEZ20F.2.50S-FJT — соединительный элемент для кабельной цепи JFLO серии JEZ. Он подбирается не отдельно от цепи, а по ее точному типоразмеру: для данной позиции указано внутреннее сечение 20х50. Исполнение профиля: закрытый профиль.

Коннектор отвечает за механическое присоединение цепи к неподвижной или подвижной части оборудования. Позиция является соединительным элементом, поэтому длина секции цепи для нее не задается. Перед заказом необходимо сверить модель цепи, тип крепления и расположение монтажных отверстий с фактической конструкцией станка.

Особенности конструкции:

• закрытый профиль.
• Размеры и радиус приведены для конкретной модификации, поэтому соседние модели с тем же внутренним сечением не являются автоматически взаимозаменяемыми.
• Для подвижной прокладки важна не только вместимость канала, но и корректная кинематика кабельной петли.

Технические характеристики:

• Внутреннее сечение: 20х50 мм
• Серия: JFLO JEZ
• Модель: JEZ20F.2.50S-FJT

Монтаж и подбор:

Размер канала выбирают по фактическому кабельному пакету, а радиус — по самому жесткому кабелю или шлангу в системе. Длина цепи зависит от хода механизма и выбранной схемы монтажа; поэтому указанную длину секции не следует воспринимать как длину готовой рабочей трассы без расчета.

Область применения:

• Такое исполнение целесообразно рассматривать для тяжелых кабельных пакетов, крупных станков, приводов и автоматизированного оборудования с повышенной механической нагрузкой.
• защита кабелей приводов и датчиков от постоянного перегиба и трения
• организация кабельной трассы на подвижной оси оборудования

Как подобрать кабель-канал JFLO
Проверка сечения, радиуса, нагрузки и монтажа конкретной модели

Что важно проверить перед заказом:

• Проверить суммарный диаметр и массу всех кабелей, шлангов и трубок внутри цепи.
• Выбрать радиус цепи не меньше минимального радиуса изгиба наиболее требовательной линии.
• Оставить свободное пространство внутри канала и не превращать его в плотный жгут.
• Проверить ход, монтажную высоту, крепление концов и направление движения цепи.
• Для коннектора дополнительно сверить точный типоразмер цепи и монтажные отверстия.

Особенность серии:

JEZ позиционируется как серия для тяжелых условий эксплуатации; при подборе особенно важны масса уложенных линий, радиус и свободное пространство вокруг цепи.

Если в одной цепи укладываются силовые, сигнальные и пневматические линии, их следует размещать без взаимного защемления. Для раздельной укладки кабелей JFLO предусматривает внутренние разделительные элементы для совместимых серий.
