Рельсовая направляющая INA TKDM09X2000-E-W-EWL-G2

Рельсовая направляющая INA TKDM09X2000-E-W-EWL-G2 — рельсовая направляющая INA

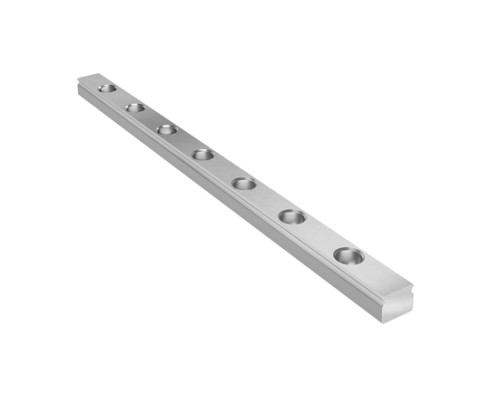

Рельсовая направляющая INA TKDM09X2000-E-W-EWL-G2 — профильный рельс линейной направляющей INA серии TKDM. Рельс образует прецизионные дорожки качения, по которым перемещаются совместимые каретки. От точности установки рельса, состояния базовой поверхности и параллельности направляющих напрямую зависят плавность хода, жёсткость и точность линейной оси.

Для данной модели указан типоразмер 9. При замене необходимо сверять полный каталожный номер, серию, типоразмер, длину и совместимость с кареткой — визуальное сходство рельсов не гарантирует взаимозаменяемость.

Преимущества и особенности:

• прецизионный профильный рельс предназначен для формирования жёсткой и точной линейной оси; исполнение выбирается вместе с совместимой кареткой
• рельс задаёт геометрию рабочей дорожки и является базовым элементом профильной линейной направляющей
• совместная работа с каретками позволяет передавать рабочие нагрузки от подвижного узла в основание механизма
• точность всей системы зависит от качества базирования, параллельности и правильной затяжки крепежа
• для замены следует использовать полное обозначение INA и проверять сопряжённое исполнение каретки

Технические характеристики:

• Серия: TKDM
• Типоразмер: 9
• Тип изделия: профильная направляющая INA
• Рабочий принцип: качение тел качения по прецизионным дорожкам с возвратом в замкнутый контур
• Сопряжение: совместимый блок и рельс одной системы INA

Расшифровка маркировки и особенности модели:

Обозначение Рельсовая направляющая INA TKDM09X2000-E-W-EWL-G2 является каталожным идентификатором конкретного исполнения INA. Серия TKDM определяет конструктивное семейство, а типоразмер 9 — размерный ряд изделия. Остальные символы артикула следует расшифровывать только по каталогу INA для конкретной серии, чтобы не переносить обозначения между разными семействами направляющих.

Важные правила монтажа и обслуживания:

▶ Совместимость и подбор — что проверить перед заменой

Для Рельсовая направляющая INA TKDM09X2000-E-W-EWL-G2 необходимо сопоставить серию и типоразмер сопряжённой детали. Каретку нельзя устанавливать на рельс только потому, что его ширина совпадает; различия в геометрии дорожек, присоединительных размерах и исполнении приводят к несовместимости. Для рельса дополнительно проверяют длину и вариант исполнения.

▶ Монтаж и юстировка — влияние базовых поверхностей

Рельсы устанавливают на подготовленные базовые поверхности с контролем плоскостности, высоты уступов и параллельности. Крепёж затягивают последовательно по монтажной схеме. После сборки проверяют плавность перемещения по всей рабочей длине. Для точных систем особенно важно не передавать на каретку перекосы от корпуса механизма.

▶ Смазка, загрязнение и обслуживание — условия сохранения ресурса

Дорожки качения необходимо защищать от абразивной пыли, стружки и влаги. Используемая смазка должна соответствовать рекомендациям производителя для конкретной серии и режима работы. При обслуживании контролируют чистоту рельса, состояние уплотнений и отсутствие посторонних частиц в зоне качения. Не следует смешивать несовместимые смазочные материалы.

Область применения:

• станочное и автоматизированное оборудование
