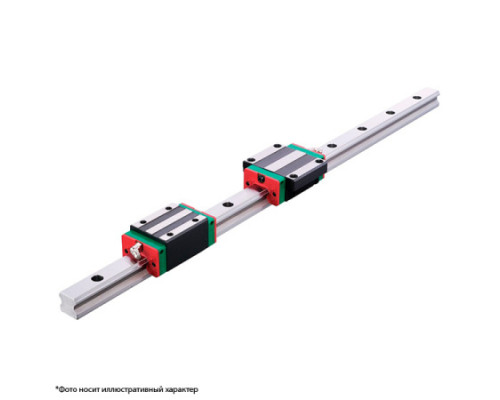

Система линейного перемещения HIWIN HGH25HA2R640ZAH

Система линейного перемещения HIWIN серии HG (HGH25HA2R640ZAH)

Система линейного перемещения HIWIN серии HG — это высокоточная линейная направляющая, предназначенная для обеспечения плавного, стабильного и надежного перемещения в системах автоматизации и промышленного оборудования. Модель HGH25HA2R640ZAH является частью популярной серии HG, отличающейся высокой жесткостью и долговечностью.

Каретки HIWIN HG широко применяются в станках с ЧПУ, автоматизированных линиях, 3D-принтерах, упаковочном и измерительном оборудовании. Благодаря конструкции с четырехрядным шариковым контактом, они обеспечивают равномерное распределение нагрузки во всех направлениях и устойчивость к моментным нагрузкам.

Преимущества кареток HIWIN HG:

• Высокая грузоподъемность и жесткость
• Плавное и точное линейное перемещение
• Низкий коэффициент трения
• Долгий срок службы
• Универсальность применения
• Возможность работы при высоких скоростях

Технические особенности:

• Тип: шариковая линейная каретка
• Серия: HG (Heavy Load)
• Конфигурация: четырехрядная система циркуляции шариков
• Совместимость: направляющие HIWIN серии HG
• Класс точности: H
• Преднатяг: ZA

Расшифровка маркировки (HGH25HA2R640ZAH):

• HG — серия (высокая нагрузка)
• H — тип каретки (прямоугольная, высокая)
• 25 — типоразмер
• HA — стандартная длина и тип крепления каретки
• 2 — кол-во кареток на направляющей
• R — тип крепления рельса
• 640 — длина направляющей "мм"
• ZA — преднатяг
• H — класс точности

Важные правила монтажа и обслуживания кареток HIWIN серий HG / RG:

Защита от выпадения тел качения

Каретка поставляется установленной на специальный пластиковый монтажный рельс...

Каретка поставляется установленной на специальный пластиковый монтажный рельс (рельс-оправку). Категорически запрещается снимать каретку с этой направляющей до момента непосредственного монтажа на стальной рельс. Установка на рабочий рельс должна производиться плавным сдвиганием каретки с пластиковой оправки на металл. Осевое смещение без направляющей приведет к моментальному выпадению тел качения (шариков или роликов) из рабочих возвратных контуров.

Требования к геометрии станины

Направляющие тяжелых серий HG и RG обладают колоссальной жесткостью...

Направляющие тяжелых серий HG и RG (особенно с преднатягом классов ZA или ZB) обладают колоссальной жесткостью и критически чувствительны к точности установки. При монтаже спаренных рельсов на станину требуется строжайшее соблюдение параллельности, соосности и плоскостности. Даже минимальный перекос или неровность посадочной поверхности вызовет подклинивание, избыточное трение, сильный нагрев и лавинообразный износ дорожек качения.

Первичная смазка

Продукция поставляется в консервационном масле, которое защищает металл...

Продукция поставляется в консервационном масле, которое защищает металл от коррозии при транспортировке и хранении, но НЕ является рабочей смазкой. Перед запуском оборудования в эксплуатацию каретку необходимо обязательно заполнить специализированной пластичной смазкой через предусмотренную в комплекте пресс-масленку (тавотницу). Работа приводной системы «всухую» приведет к быстрому выходу прецизионного узла из строя.

Область применения:

• Машиностроение
• Металлообработка
• Робототехника
• Автоматизация производства
• Медицинское оборудование

Почему стоит выбрать HIWIN:

Продукция HIWIN известна своим качеством, точностью и надежностью. Это один из мировых лидеров в области линейных направляющих и систем перемещения, что гарантирует стабильную работу оборудования даже в условиях интенсивной эксплуатации.
