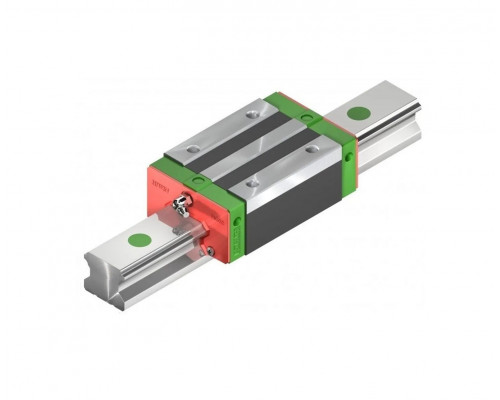

Каретка HIWIN HGL15CAZAH (HGL15CA)

Блок системы линейного перемещения HIWIN серии HG (HGL15CAZAH)

Низкопрофильная каретка линейного перемещения HIWIN — это сверхнадежный элемент прецизионных направляющих, созданный для восприятия критических нагрузок при минимальных пространственных затратах. Модель HGL15CAZAH относится к специализированной линейке HG, сочетающей в себе уменьшенную монтажную высоту, экстремальную жесткость и увеличенный рабочий ресурс в условиях интенсивной эксплуатации.

Опорные модули HIWIN HGL востребованы в крупногабаритных портальных станках с ЧПУ, тяжелых обрабатывающих центрах, автоматизированных линиях и кузнечно-прессовом оборудовании. За счет оптимизированной четырехрядной геометрии качения шариков, блок демонстрирует безупречную стабильность хода, стойкость к изгибающим моментам и равномерно распределяет векторы нагрузок во всех четырех направлениях.

Преимущества кареток HIWIN HG:

• Низкопрофильное исполнение: уменьшенная высота каретки позволяет проектировать компактные и компактно-жесткие узлы перемещения.
• Сверхвысокая грузоподъемность: конструкция рассчитана на экстремальные статические и динамические нагрузки (типоразмер 15).
• Максимальная жесткость: благодаря высокому преднатягу система работает без люфтов даже при силовом фрезеровании или ударных воздействиях.
• Идеальная плавность и суперточность: минимальные показатели трения исключают эффект прерывистого движения (stick-slip effect)
• Повышенный эксплуатационный ресурс: усиленная защита от мелкодисперсной пыли и стружки за счет встроенных торцевых уплотнений.

Технические особенности:

• Тип: шариковая линейная каретка низкого профиля
• Серия: HG (HGL — прямоугольная, уменьшенная по высоте)
• Конфигурация: 4-рядный замкнутый контур циркуляции шариков
• Совместимость: профильные рельсовые направляющие HIWIN серии HGR15
• Класс точности: H (высокий)
• Преднатяг: ZA (Средний натяг)

Расшифровка маркировки (HGL15CAZAH):

• HG — базовая серия (высокая грузоподъемность)
• L — тип каретки (прямоугольная, низкая/компактная)
• 15 — типоразмер (ширина рельса в мм)
• CA — стандартная длина блока / фиксация болтами сверху
• ZA — средний преднатяг (для средней жесткости системы)
• H — класс точности

Важные правила монтажа и обслуживания кареток HIWIN серий HG / RG:

Защита от выпадения тел качения

Каретка поставляется установленной на специальный пластиковый монтажный рельс...

Каретка поставляется установленной на специальный пластиковый монтажный рельс (рельс-оправку). Категорически запрещается снимать каретку с этой направляющей до момента непосредственного монтажа на стальной рельс. Установка на рабочий рельс должна производиться плавным сдвиганием каретки с пластиковой оправки на металл. Осевое смещение без направляющей приведет к моментальному выпадению тел качения (шариков или роликов) из рабочих возвратных контуров.

Требования к геометрии станины

Направляющие тяжелых серий HG и RG обладают колоссальной жесткостью...

Направляющие тяжелых серий HG и RG (особенно с преднатягом классов ZA или ZB) обладают колоссальной жесткостью и критически чувствительны к точности установки. При монтаже спаренных рельсов на станину требуется строжайшее соблюдение параллельности, соосности и плоскостности. Даже минимальный перекос или неровность посадочной поверхности вызовет подклинивание, избыточное трение, сильный нагрев и лавинообразный износ дорожек качения.

Первичная смазка

Продукция поставляется в консервационном масле, которое защищает металл...

Продукция поставляется в консервационном масле, которое защищает металл от коррозии при транспортировке и хранении, но НЕ является рабочей смазкой. Перед запуском оборудования в эксплуатацию каретку необходимо обязательно заполнить специализированной пластичной смазкой через предусмотренную в комплекте пресс-масленку (тавотницу). Работа приводной системы «всухую» приведет к быстрому выходу прецизионного узла из строя.

Область применения:

• Тяжелое станкостроение и портальные фрезеры с ЧПУ
• Высокоточные шлифовальные и токарно-карусельные станки
• Мощные координатно-расточные комплексы
• Автоматизированные промышленные манипуляторы и робототехника
• Оборудование для лазерного раскроя и плазменной резки металлов

Почему стоит выбрать HIWIN:

Бренд HIWIN признан мировым эталоном в сфере приводной техники и линейных перемещений. Использование оригинальных блоков HGL15CAZAH гарантирует безупречную повторяемость циклов, снижает расходы на техническое обслуживание оборудования и исключает внеплановые простои производства благодаря строжайшему контролю качества на заводах изготовителя.
