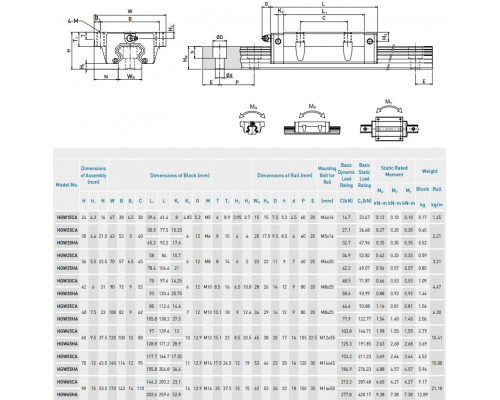

Система линейного перемещения HIWIN HGW45CC2R885Z0H (HGW45CC)

Блок системы линейного перемещения HIWIN серии HG (HGW45CC2R885Z0H)

Каретка линейного перемещения HIWIN серии HG — это высокоточный элемент линейных направляющих, предназначенный для обеспечения плавного, стабильного и надежного перемещения в промышленном оборудовании и системах автоматизации. Модель HGW45CC2R885Z0H относится к фланцевому типу кареток, обеспечивающему удобство монтажа и повышенную устойчивость при установке.

Фланцевые каретки HIWIN серии HG отличаются увеличенной площадью крепления, что позволяет равномерно распределять нагрузку и повышает жесткость конструкции. Благодаря четырехрядной системе циркуляции шариков достигается высокая точность, плавность хода и устойчивость к нагрузкам во всех направлениях.

Преимущества фланцевых кареток HIWIN HG:

• Удобный монтаж за счет фланцевого основания
• Повышенная жесткость и устойчивость
• Высокая грузоподъемность
• Плавное и точное линейное перемещение
• Низкий уровень трения
• Длительный срок эксплуатации

Технические особенности:

• Тип: шариковая линейная каретка (фланцевая)
• Серия: HG (Heavy Load)
• Тип каретки: W (фланцевая)
• Конфигурация: четырехрядная система циркуляции шариков
• Совместимость: направляющие HIWIN серии HG
• Преднатяг: Z0
• Класс точности: H

Расшифровка маркировки (HGW45CC2R885Z0H):

• HG — серия (высокая нагрузка)
• W — тип каретки (фланцевая)
• 45 — типоразмер
• CC — стандартная длина каретки / тип крепления смешаный (сверху и снизу)
• 2 — кол-во кареток на направляющей
• R — тип крепления рельсы (сверху)
• 885 — длина рельсы
• Z0 — преднатяг
• H — класс точности

Важные правила монтажа и обслуживания кареток HIWIN серий HG / RG:

Защита от выпадения тел качения

Каретка поставляется установленной на специальный пластиковый монтажный рельс...

Каретка поставляется установленной на специальный пластиковый монтажный рельс (рельс-оправку). Категорически запрещается снимать каретку с этой направляющей до момента непосредственного монтажа на стальной рельс. Установка на рабочий рельс должна производиться плавным сдвиганием каретки с пластиковой оправки на металл. Осевое смещение без направляющей приведет к моментальному выпадению тел качения (шариков или роликов) из рабочих возвратных контуров.

Требования к геометрии станины

Направляющие тяжелых серий HG и RG обладают колоссальной жесткостью...

Направляющие тяжелых серий HG и RG (особенно с преднатягом классов ZA или ZB) обладают колоссальной жесткостью и критически чувствительны к точности установки. При монтаже спаренных рельсов на станину требуется строжайшее соблюдение параллельности, соосности и плоскостности. Даже минимальный перекос или неровность посадочной поверхности вызовет подклинивание, избыточное трение, сильный нагрев и лавинообразный износ дорожек качения.

Первичная смазка

Продукция поставляется в консервационном масле, которое защищает металл...

Продукция поставляется в консервационном масле, которое защищает металл от коррозии при транспортировке и хранении, но НЕ является рабочей смазкой. Перед запуском оборудования в эксплуатацию каретку необходимо обязательно заполнить специализированной пластичной смазкой через предусмотренную в комплекте пресс-масленку (тавотницу). Работа приводной системы «всухую» приведет к быстрому выходу прецизионного узла из строя.

Область применения:

• Станки с ЧПУ
• Тяжелое промышленное оборудование
• Автоматизированные производственные линии
• Робототехника
• Металлообработка

Почему стоит выбрать HIWIN:

Продукция HIWIN известна высокой точностью, надежностью и долговечностью. Линейные направляющие и каретки данного производителя широко используются в промышленности по всему миру, обеспечивая стабильную и бесперебойную работу оборудования.
