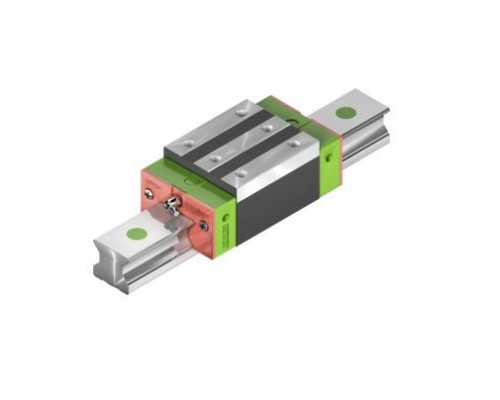

Каретка HIWIN RGH35HAZAH (RGH35HA)

Блок системы линейного перемещения HIWIN серии RG (RGH35HAZAH)

Роликовый опорный блок HIWIN представляет собой высокотехнологичный компонент прецизионных направляющих, разработанный для экстремальных эксплуатационных нагрузок и обеспечения максимальной жесткости конструкции. Модификация RGH35HAZAH входит в специализированную линейку RG, где вместо традиционных шариков в качестве тел качения применены цилиндрические ролики. Такое инженерное решение сводит к минимуму упругую деформацию под сильным внешним давлением и гарантирует превосходную стабильность работы промышленного оборудования.

Линейные модули HIWIN RGH незаменимы в тяжелом координатно-расточном оборудовании, портальных металлообрабатывающих станках с ЧПУ, шлифовальных комплексах и автоматических прессовых линиях. За счет плотного линейного контакта роликов, направляющий блок превосходно гасит вибрации, выдерживает высокие опрокидывающие моменты и равномерно распределяет рабочие усилия во всех четырех направлениях перемещения.

Преимущества роликовых кареток HIWIN RG:

• Высокое прямоугольное исполнение: стандартный форм-фактор каретки обеспечивает простоту монтажа сверху и монолитную жесткость сопряжения подвижных узлов.
• Предельная грузоподъемность: линейное соприкосновение роликов с рельсом позволяет выдерживать колоссальные статические и динамические воздействия (типоразмер 35).
• Повышенное сопротивление деформации: средний преднатяг исключает малейшие люфты, позволяя эффективно выполнять силовое фрезерование и обработку твердых сплавов.
• Высокая плавность хода: усовершенствованная траектория рециркуляции роликовых тел обеспечивает безупречное позиционирование без рывков.
• Усиленная герметичность: интегрированная система торцевых и продольных уплотнений надежно защищает внутренние элементы от мелкой стружки, абразивной пыли и СОЖ.

Технические особенности:

• Тип: роликовая прецизионная каретка стандартной высоты
• Серия: RG (высокая прямоугольная, сверхвысокая жесткость)

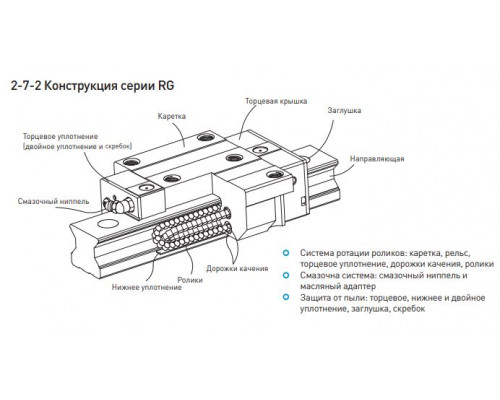

• Конфигурация: замкнутый контур циркуляции цилиндрических роликов
• Совместимость: профильные рельсы HIWIN серии RGR35
• Класс точности: H (высокий)
• Преднатяг: ZA (Средний натяг / Medium Preload)

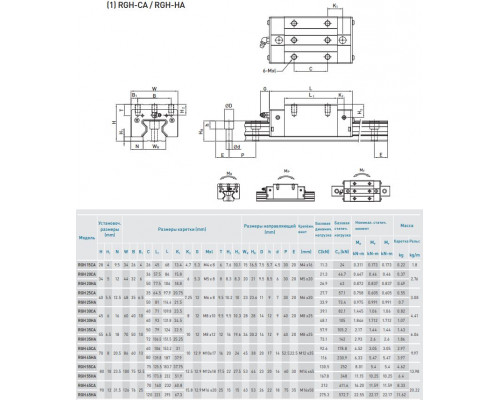

Расшифровка маркировки (RGH35HAZAH):

• RG — роликовая серия со сверхвысокой жесткостью
• H — высокая прямоугольная форма каретки
• 35 — номинальный типоразмер (ширина рельсового пути в мм)
• HA — удлинненое исполнение / крепление винтами сверху
• ZA — средний уровень преднатяга компонентов
• H — высокий класс точности изготовления

Важные правила монтажа и обслуживания кареток HIWIN серий HG / RG:

Защита от выпадения тел качения

Каретка поставляется установленной на специальный пластиковый монтажный рельс...

Каретка поставляется установленной на специальный пластиковый монтажный рельс (рельс-оправку). Категорически запрещается снимать каретку с этой направляющей до момента непосредственного монтажа на стальной рельс. Установка на рабочий рельс должна производиться плавным сдвиганием каретки с пластиковой оправки на металл. Осевое смещение без направляющей приведет к моментальному выпадению тел качения (шариков или роликов) из рабочих возвратных контуров.

Требования к геометрии станины

Направляющие тяжелых серий HG и RG обладают колоссальной жесткостью...

Направляющие тяжелых серий HG и RG (особенно с преднатягом классов ZA или ZB) обладают колоссальной жесткостью и критически чувствительны к точности установки. При монтаже спаренных рельсов на станину требуется строжайшее соблюдение параллельности, соосности и плоскостности. Даже минимальный перекос или неровность посадочной поверхности вызовет подклинивание, избыточное трение, сильный нагрев и лавинообразный износ дорожек качения.

Первичная смазка

Продукция поставляется в консервационном масле, которое защищает металл...

Продукция поставляется в консервационном масле, которое защищает металл от коррозии при транспортировке и хранении, но НЕ является рабочей смазкой. Перед запуском оборудования в эксплуатацию каретку необходимо обязательно заполнить специализированной пластичной смазкой через предусмотренную в комплекте пресс-масленку (тавотницу). Работа приводной системы «всухую» приведет к быстрому выходу прецизионного узла из строя.

Область применения:

• Вертикально- и горизонтально-фрезерные обрабатывающие центры с ЧПУ
• Прецизионные плоскошлифовальные и круглошлифовальные станки
• Роботизированные манипуляторы тяжелой серии и конвейерные системы
• Линейные оси прессового, штамповочного и ковочного оборудования
• Высоконагруженные портальные системы лазерного и плазменного раскроя

Почему стоит выбрать HIWIN:

Продукция тайваньского концерна HIWIN заслуженно считается эталоном надежности в области приводной техники и систем линейного перемещения. Установка оригинальных роликовых кареток RGH35HAZAH позволяет добиться идеальной повторяемости рабочих циклов, существенно продлевает межсервисный интервал оборудования и сводит к минимуму риск внепланового останова производства благодаря высочайшим стандартам контроля качества на заводах бренда.
