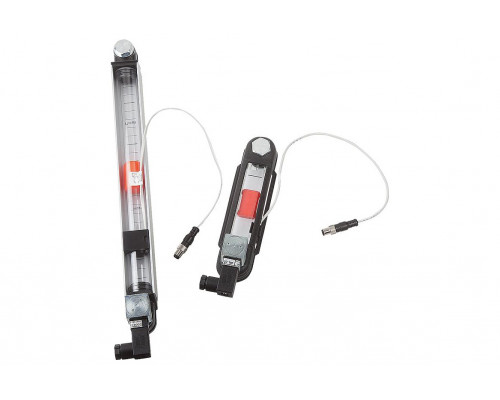

Маслоуказатель K1425.12712 Kipp

Материалы:

• Корпус из полиамидного термопласта армированного стекловолокном.
• Смотровое стекло из термопласта (полиамида).
• Уплотнительное кольцо и плоское уплотнение из резины (нитрильный каучук).
• Рефлектор из пластмассы ПВХ.
• Поплавок из пластмассы.
• Болты и шестигранные гайки из стали.

Исполнение:

• Корпус черного цвета.
• Смотровое стекло прозрачное, высокопрочное, устойчивое к старению.
• Рефлектор белого цвета.
• Указатели уровня с поплавком красного цвета и магнитным элементом.
• Болты и шестигранные гайки оцинкованные.

Указания по применению:

• Указатели уровня масла хорошо подходят для гидробаков и маслобаков.
• Измерение уровня масла осуществляется посредством поплавкового элемента с магнитом, который активирует электрический контакт по достижении герконового выключателя уровня.
• Если уровень масла падает ниже определенного уровня, выдается электрический импульс.
• По умолчанию геркон оснащается замыкающим контактом (NO).
• Датчик находится на корпусе и может быть отрегулирован по высоте в соответствии с контрольными требованиями к уровню.
• Минимальная точка расположения датчика находится примерно в 35 мм от середины нижнего крепежного болта.
• Монтаж указателя уровня масла осуществляется через два резьбовых отверстия M12 или через два отверстия ? 12,2 мм (± 0,2 мм) с фланцевыми гайками.
• Максимальный момент затяжки крепежных винтов составляет 5 Нм.
• Максимальное давление составляет 1 бар.
• Максимальная рабочая температура: 75 °C.
• Смотровое стекло состоит из двух прозрачных деталей, которые после сборки свариваются друг с другом ультразвуком, что обеспечивает герметизацию вокруг всего корпуса.
• Смотровое стекло отличается хорошей механической стойкостью и может применяться с минеральными маслами, бензином, смазочными средствами, керосином, растворителями и большинством химических веществ.
• Сильные магнитные поля сказываются на функциональной исправности.
• Внимание! Следует избегать контакта смотрового стекла со спиртовыми растворами и горячей водой.
