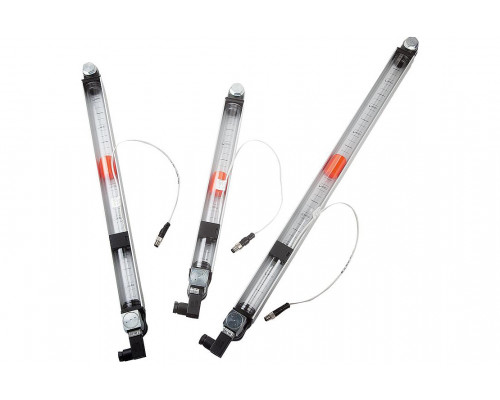

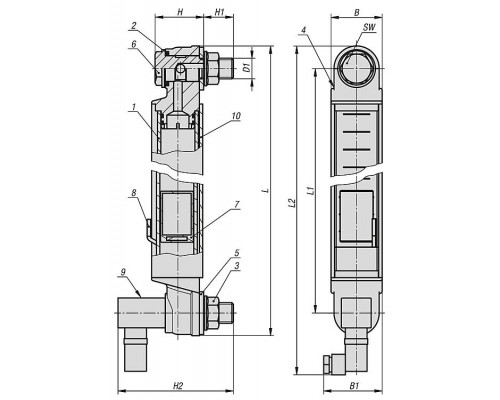

Маслоуказатель K1430.1300 Kipp

Материалы:

• Корпус из алюминия.
• Смотровое стекло из поликарбоната.
• Колпачки из полиамида.
• Уплотнительное кольцо и плоское уплотнение из резины (нитрильный каучук).
• Рефлектор из пластмассы ПВХ.
• Поплавок из пластмассы.
• Болты и шестигранные гайки из стали.
• Температурный выключатель из биметалла.

Исполнение:

• Смотровое стекло прозрачное.
• Рефлектор белого цвета.
• Указатели уровня с поплавком красного цвета с магнитным элементом.
• Болты и шестигранные гайки оцинкованы.
• Датчик температуры (на выбор): замыкающий или размыкающий.

Указания по применению:

• Указатели уровня масла хорошо подходят для гидробаков и маслобаков.
• Измерение уровня масла осуществляется посредством поплавкового элемента с магнитом, который активирует электрический контакт по достижении герконового выключателя уровня.
• Если уровень масла падает ниже определенного уровня, выдается электрический импульс.
• По умолчанию геркон оснащается замыкающим контактом (NO).
• Датчик уровня находится на корпусе и может быть отрегулирован по высоте в соответствии с контрольными требованиями к уровню.
• Минимальная точка расположения датчика уровня находится примерно в 35 мм от середины нижнего крепежного болта.
• Контроль температуры осуществляется с помощью температурного выключателя.
• По достижении заданной температуры электрическая цепь, в зависимости от модели, замыкается или размыкается датчиком.
• Дополнительно указатели уровня масла могут выдавать электрический сигнал, если температура жидкости внутри емкости достигла предела в 70 °C.
• Монтаж указателя уровня масла осуществляется через два резьбовых отверстия M12 или в качестве альтернативы через два отверстия ? 12,2 мм (±0,2 мм) с фланцевыми гайками.
• Максимальный момент затяжки крепежных винтов составляет 5 Нм.
• Максимальное давление составляет 1 бар.
• Смотровое стекло отличается хорошей механической стойкостью и может применяться с минеральными маслами, бензином, смазочными средствами, керосином, растворителями и большинством химических веществ.
• Сильные магнитные поля сказываются на функциональной исправности.
• Внимание! Следует избегать контакта смотрового стекла со спиртовыми растворами и горячей водой.
