Комплект SLCK-NC-NC (110087-R) ELESA+GANTER

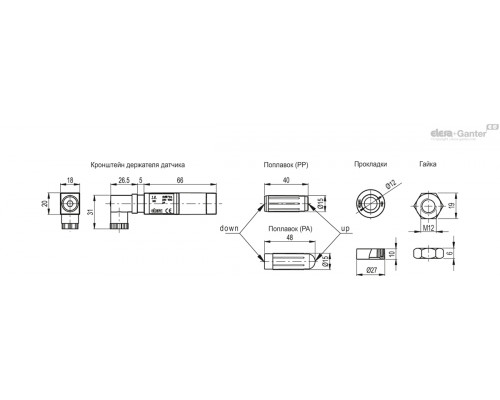

КРОНШТЕЙН ДЕРЖАТЕЛЯ ДАТЧИКА

Из технополимера на основе полиамида (PA) чёрного цвета, герметичный, в состав входит реле (геркон) с двумя проводниками, подведёнными к соединителю. Он может быть перемещён вдоль оси индикатора и закреплён в предпочтительном положении с помощью соответствующего винта (установочного винта) из технополимера.

ЭЛЕКТРИЧЕСКИЙ ДАТЧИК

При НР и НЗ (начальное состояние герконовых датчиков) имеется в виду состояние электрического контакта, когда резервуар полон, и поэтому поплавок находится в верхнем положении (рис. 1).

- НЗ: электрическая цепь замыкается, когда поплавок пересекает датчик на этапе заполнения резервуара. Аналогичным образом электрическая цепь размыкается, когда поплавок проходит через него на этапе опорожнения резервуара.

- НР: электрическая цепь размыкается, когда поплавок пересекает датчик на этапе заполнения резервуара. Аналогичным образом электрическая цепь замыкается, когда поплавок проходит через него на этапе опорожнения резервуара.

ПОПЛАВОК

Технополимер на основе полипропилена (PP), макс. температурный предел 80°C или технополимер на основе полиамида (PA), макс. температурный предел 120°C, макс. химическая совместимость, черный цвет.

Поплавок включает в себя магнитный элемент для активации электрического контакта. Когда поплавок достигает уровня вмешательства, установленного пользователем путем соответствующего расположения держателя датчика вдоль оси индикатора, электрический контакт активируется. Макс. рабочее давление 2 бар (работа с маслом)

РАСПОРНЫЕ ВТУЛКИ

Из технополимера на основе полиамида (PA). Необходим в тех случаях, когда резервуар выполнен из ферромагнитного материала, для предотвращения взаимодействия между магнитом и металлической массой резервуара.

ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ

- Соединитель DIN 43650 C из технополимера на основе полиамида (PА), армированного стекловолокном, чёрный цвет.

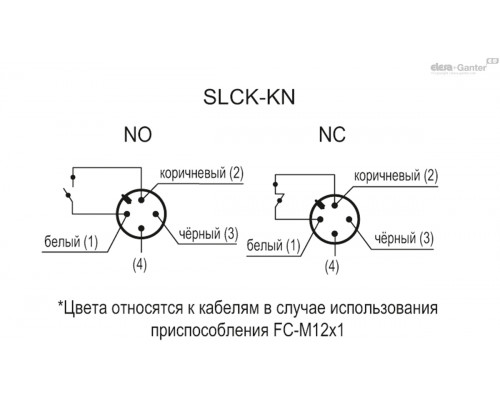

- 4-полюсный соединитель M12x1, с резьбой из технополимера на основе полиамида (PA), армированного стекловолокном, сертифицированный, самозатухающий UL-94-V0, чёрный цвет, матовая отделка.

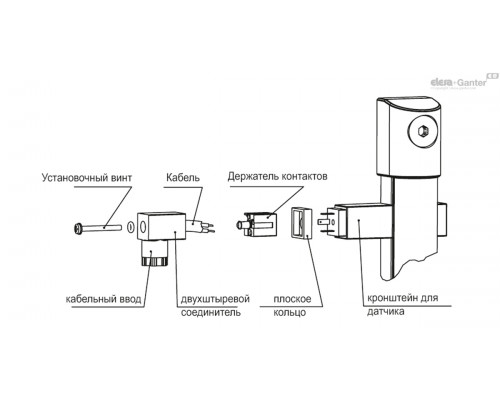

ГНЕЗДОВОЙ СОЕДИНИТЕЛЬ (DIN 43650 C)

Со встроенным кабельным вводом и держателем контактов. Передний или осевой выход (высокий или низкий), обеспечивающий защиту от брызг воды (класс защиты IP 65 согласно таблице EN 60529 на стр. -) можно увеличить в процессе установки с соблюдением надлежащих мер предосторожности. Кольцевое уплотнение из синтетического каучука NBR.

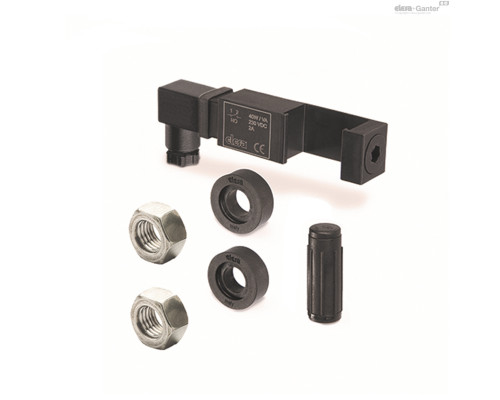

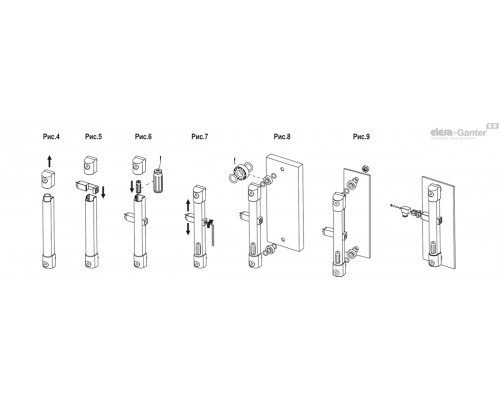

КОМПЛЕКТ

Комплект включает в себя один или два кронштейна держателей датчика, поплавок, 4 уплотнительных кольца (2 FKM для HCK-GL и 2 NBR для HCK), две прокладки и две гайки M12 UNI 5589 из нержавеющей стали AISI 316.

Возможно использовать более одного комплекта для достижения электрического контроля различных уровней, в соответствии с высотой прозрачного столбца.

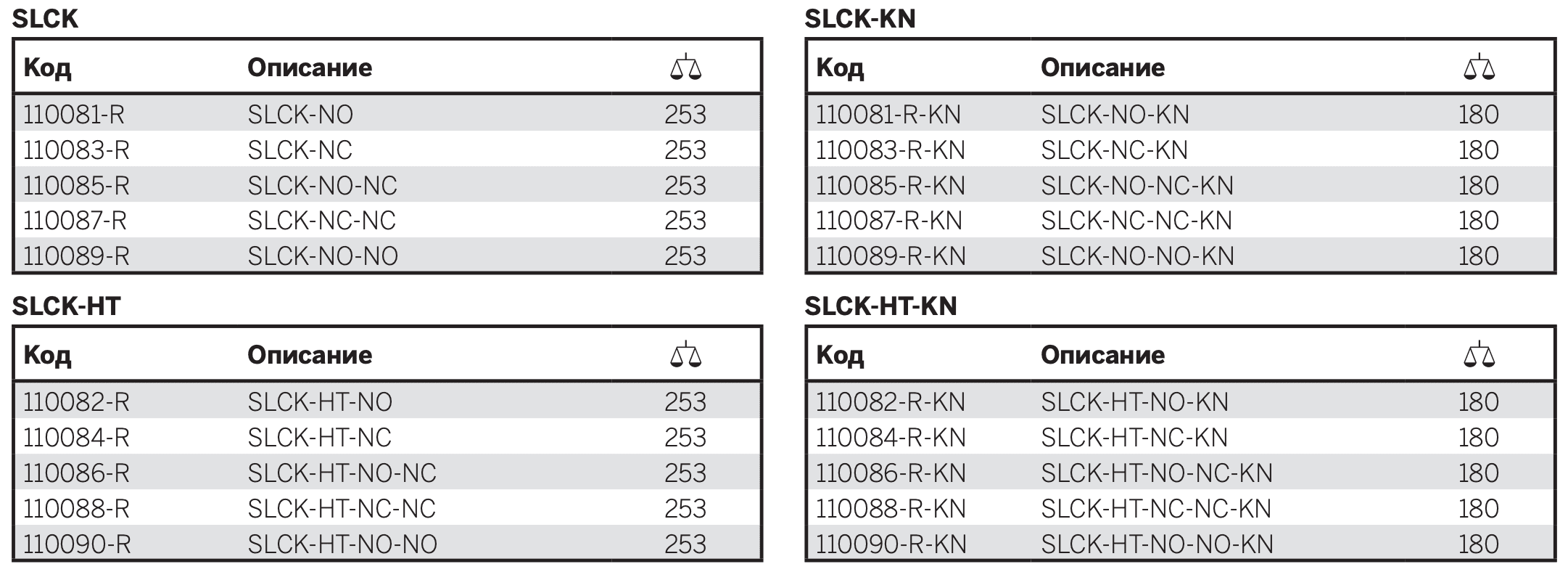

СТАНДАРТНЫЕ ИСПОЛНЕНИЯ

Для применения при температуре до 80°C: поплавок из технополимера на основе полипропилена (PP).

- SLCK-NO: с нормально разомкнутым электрическим контактом.

- SLCK-NC: с нормально замкнутым электрическим контактом.

- SLCK-NO-NC: с одним нормально разомкнутым электрическим контактом и одним нормально замкнутым электрическим контактом.

- SLCK-NC-NC: с двумя нормально замкнутыми электрическими контактами.

- SLCK-NO-NO: с двумя нормально разомкнутыми электрическими контактами.

Для применения при температуре до 120°C: поплавок из технополимера на основе полиамида (PA).

- SLCK-HT-NO: с нормально открытым электрическим контактом.

- SLCK-HT-NC: с нормально замкнутым электрическим контактом.

- SLCK-HT-NO-NC: с одним нормально разомкнутым электрическим контактом и одним нормально замкнутым электрическим контактом.

- SLCK-HT-NC-NC: с двумя нормально замкнутыми электрическими контактами.

- SLCK-HT-NO-NO: с двумя нормально разомкнутыми электрическими контактами.

- KN: необходимо добавить индекс для вариантов исполнения с гнездовым соединителем M12
