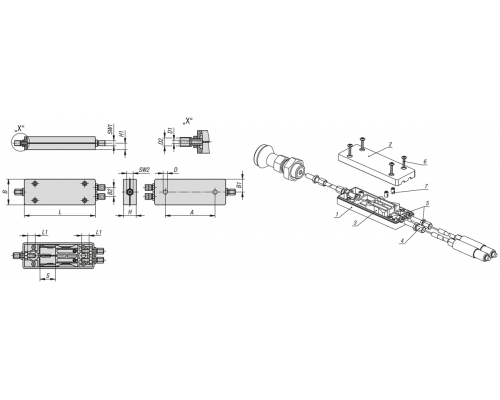

Распределители K2042.306240101 Kipp

Материалы:

• Корпус и каретка из термопласта.
• Регулировочные винты и резьбовой ниппель из латуни.
• Шестигранные гайки и винты из нержавеющей стали.

Указания по применению:

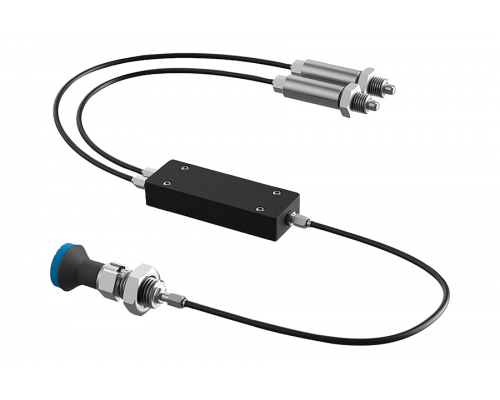

• С помощью данного распределителя можно объединить три троса Боудена.
• Благодаря распределителю два стопорных штифта могут управляться только одним исполнительным элементом. Также возможен реверсивный вариант применения: стопорный штифт может управляться двумя исполнительными элементами. Достаточно потянуть за один из двух исполнительных элементов, чтобы зафиксировать упорный штифт.
• Два крепежных отверстия на нижней стороне корпуса под винты с потайной головкой обеспечивают гибкий монтаж.
• Благодаря толщине корпуса и расположению крепежных отверстий монтаж на алюминиевый профиль толщиной 40 мм легко выполняется с помощью пазовых сухарей М8.
• Длина свободного конца троса может изменяться из-за действия различных факторов, а именно угла прокладки, радиуса изгиба и нагрузки. Поэтому длина контропоры (рубашка троса) после прокладки троса Боудена должна быть подогнана с помощью прилагаемого установочного винта. Одновременно с помощью установочного винта настраивается предварительное натяжение системы тросов Боудена.
• Минимальный радиус изгиба не должен быть меньше значения R=65 мм. Радиус меньше этого значения может привести к увеличению износа и трения. Даже кратковременное уменьшение радиуса ниже минимального во время монтажа может привести к повреждению рубашки троса. Кроме того, рубашка троса рассчитана только на нажимные усилия. При сильном натяжении внутренняя спираль растягивается и повреждается.

Указания по заказу:

• Корпус распределителя тросов.
• Каретка.
• Регулировочный винт M6x34 мм, 3 шт.
• Шестигранная гайка M6, 6 шт.
• Резьбовой ниппель ?5x7 мм, 2 шт.

Указания по монтажу:

1. Открыть корпус и закрепить нижнюю часть винтами с потайной головкой в предусмотренном положении.
2. Провести тросы Боудена через регулировочные винты и закрепить их в каретке распределителя тросов. Для этого можно дополнительно использовать поставляемые в комплекте резьбовые ниппели.
3. Отрегулировать люфт троса Боудена с помощью регулировочных винтов.
4. Надеть крышку корпуса и зафиксировать ее с помощью прилагаемых винтов.
5. После того как тросы проложены и закреплены, люфт тросов Боудена необходимо окончательно отрегулировать.

Распределители подходят для:

• K1502 Стопорных штифтов с дистанционным управлением.
