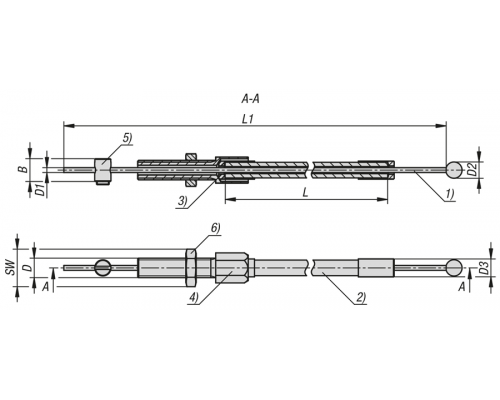

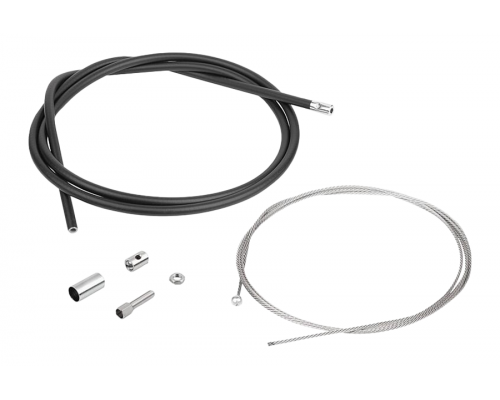

Комплекты K2116.1000 Kipp

Материалы:

• Трос из нержавеющей стали 1.4401.
• Рубашка троса из стали.
• Втулка концевая, установочный винт и резьбовой ниппель из латуни.
• Шестигранная гайка из нержавеющей стали A2.

Исполнение:

• Трос и шестигранная гайка без покрытия.
• Рубашка троса с черным полимерным покрытием.
• Втулка концевая с синей пассивацией.
• Установочный винт и резьбовой ниппель никелированные.

Указания по применению:

• Трос Боудена является запасной частью для стопорного штифта с дистанционным управлением K1502.
• Длина свободного конца троса может изменяться из-за действия различных факторов, а именно угла прокладки, радиуса изгиба и нагрузки. Поэтому длина контропоры (рубашка троса) после прокладки троса Боудена должна быть подогнана с помощью прилагаемого установочного винта. Одновременно с помощью установочного винта настраивается предварительное натяжение системы тросов Боудена.
• Минимальный радиус изгиба не должен быть меньше значения R=65 мм. Радиус меньше этого значения может привести к увеличению износа и трения. Даже кратковременное уменьшение радиуса ниже минимального во время монтажа может привести к повреждению рубашки троса. Кроме того, рубашка троса рассчитана только на нажимные усилия. При сильном натяжении внутренняя спираль растягивается и повреждается.

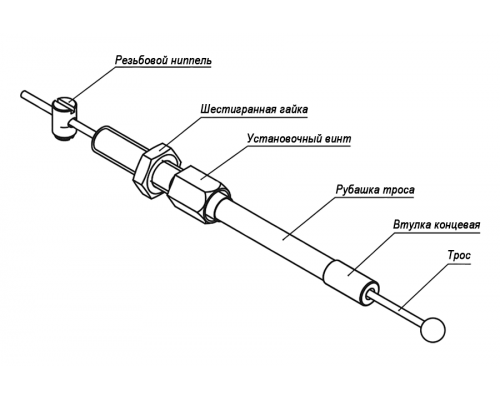

Указание по заказу:

• Трос Боудена K2023.
• Рубашка из стали для тросов Боудена K2024.
• Втулка концевая K2025.
• Установочный винт K2026.
• Резьбовой ниппель K2027.
• Шестигранная гайка K0700.106.

Комплекты подходят для:

• K2042 Распределителей тросов Боудена для штифтов.
