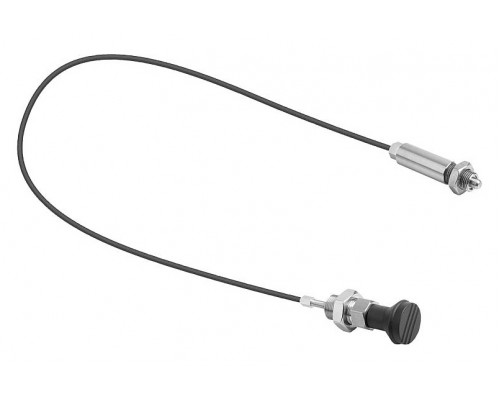

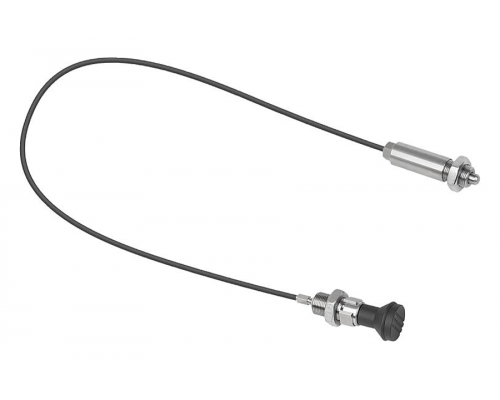

Штифты K1502.02206X1000 Kipp

Материалы и исполнение (на выбор):

• Резьбовая втулка из нержавеющей стали 1.4305.
• Стопорный штифт шлифованный и закаленный из нержавеющей стали 1.4034 без покрытия.
• Проволочный трос из нержавеющей стали 1.4401 предварительно проложен.
• Рубашка троса из стали с полимерным покрытием черного цвета снаружи и внутри.
• Резьбовой ниппель (?5х7 мм), концевые втулки и установочный винт (M6x34 мм) из латуни.

• Основа из нержавеющей стали 1.4305.
• Ручка кнопка из термопласта черно-серого цвета.

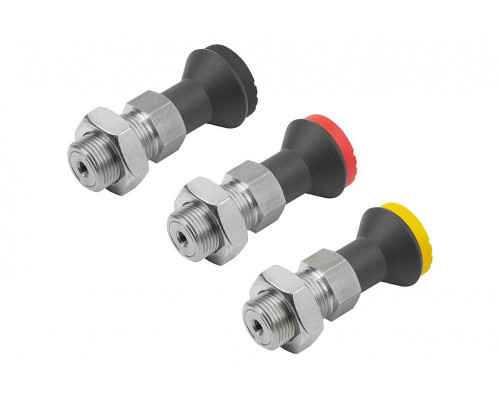

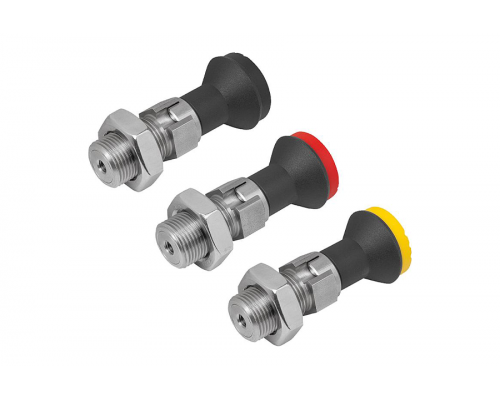

• Крышка из термопласта (на выбор): оранжевый чистый RAL 2004, светло-серый RAL 7035, черно-серый RAL 7021, ярко-желтый RAL 1021, ярко-зеленый RAL 6032, ярко-красный RAL 3020 или ярко-синий RAL 5017 цветов.

Указание по применению:

• Штифты с дистанционным управлением применяются случаях ограниченного пространства для управления, а также, для обеспечения эргономики и безопасности.
• Упорные штифты применяются в случаях, где необходимо предотвратить изменение положения фиксации из-за действия поперечных сил (например, фиксация длины и высоты, фиксация в определенном положении в машиностроении, специальном машиностроении и производстве мебели).
• В качестве альтернативы исполнительного элемента к штифту прилагается резьбовой ниппель (? 5х7 мм).
• Стальной трос или оболочку троса Боудена при необходимости можно легко заменить.

Указание по монтажу:

• Для обеспечения точности для соответствующего случая применения трос Боудена при монтаже можно укоротить.
• Длина свободного конца троса Боудена может изменяться из-за действия различных факторов, а именно, угла прокладки, радиуса изгиба и нагрузки. Поэтому длина контропоры (оболочка) после прокладки троса Боудена должна быть подогнана с помощью прилагаемого установочного винта. Одновременно с помощью установочного винта настраивается предварительное натяжение системы тросов Боудена.
• Минимальный радиус изгиба не должен быть меньше значения R=65 мм. Радиус меньше этого значения может привести к увеличению износа и трения. Даже кратковременное уменьшение радиуса ниже минимального во время монтажа может привести к повреждению оболочки. Кроме того, оболочка рассчитана на нажимные усилия. При сильном натяжении внутренняя спираль растягивается и повреждается.

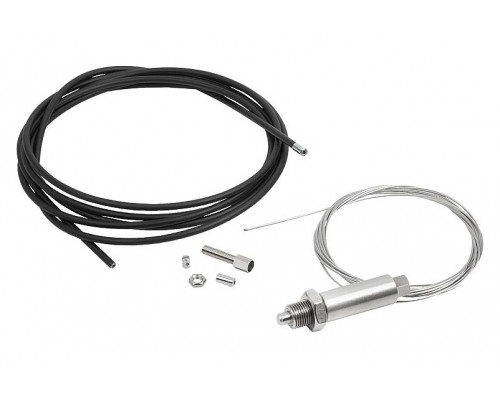

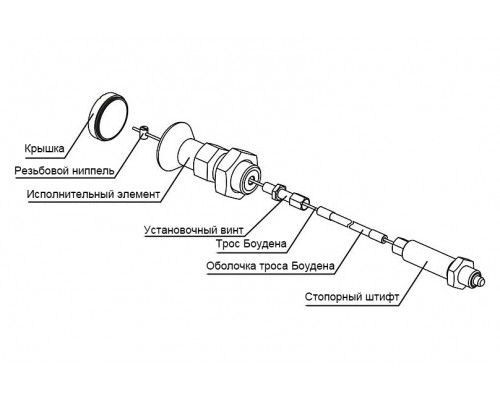

В комплект поставки входят:

• Штифт стопорный.
• Оболочка с предварительно проложенным тросом.
• Концевая втулка.
• Установочный винт M6x34 мм.
• Резьбовой ниппель ? 5x7 мм.

• Исполнительный элемент с крышкой.
