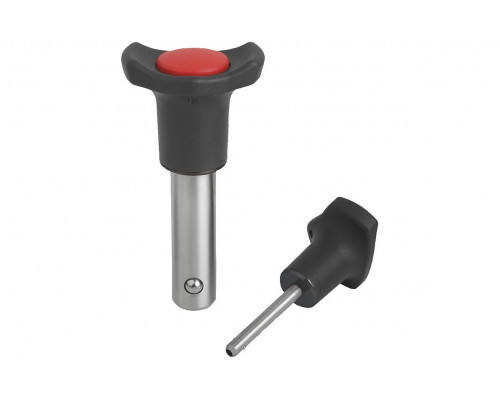

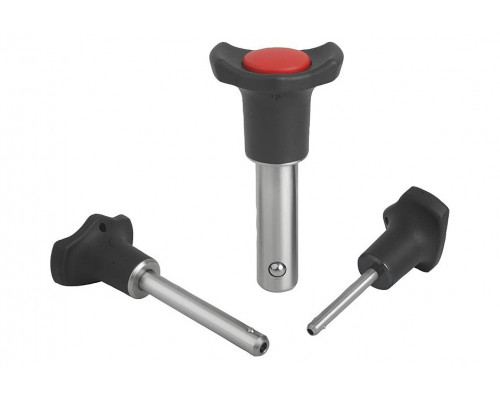

Пальцы K0363.3806010 Kipp

Материалы:

• Ручка и кнопка из термопласта.
• Металлические части из нержавеющей стали.

Исполнение:

• Ручка черного цвета.
• Кнопка ярко-красного цвета.
• Металлические части без покрытия.

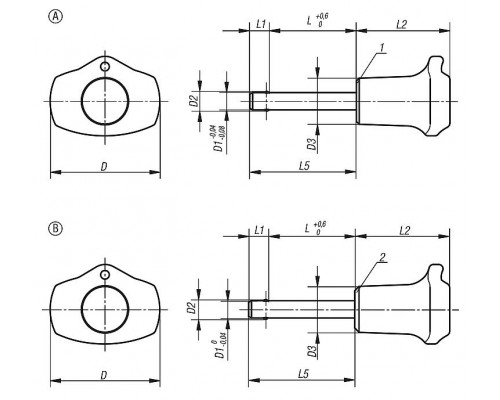

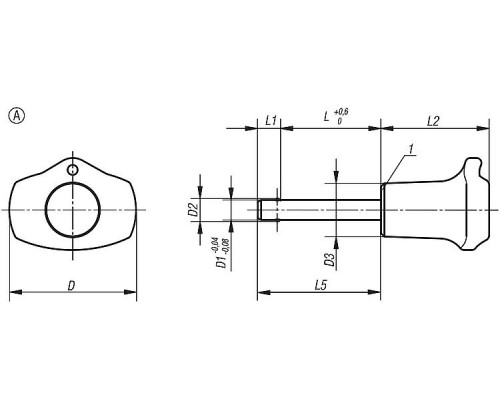

• Форма A - стержень шлифованный, металлический заплечник, высокая осевая нагрузка при вытягивании.

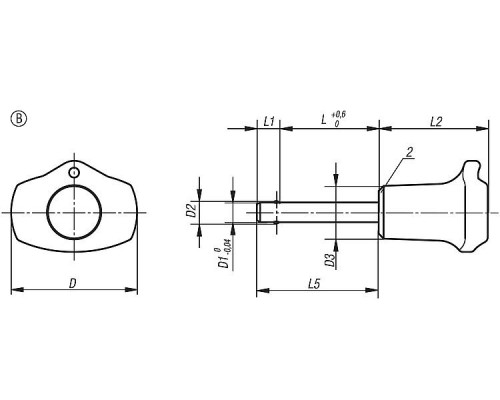

• Форма B - стержень с допуском H9, пластиковый заплечник, низкая осевая нагрузка при вытягивании.

Указания по применению:

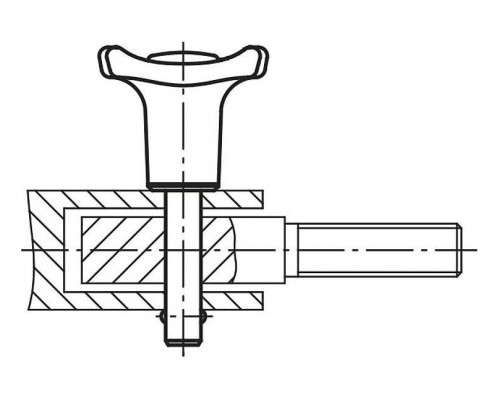

• Стопорные шариковые пальцы предназначены для быстрого и удобного фиксирования и компоновки деталей и монтажных элементов.
• Оба фиксирующих шарика размыкаются нажатием кнопки, при этом возможно разъединение фиксированных частей.
• При отпускании кнопки шарики блокируют фиксируемые части.
• Пальцы формы А хорошо подходят в случаях повышенных требований к стопорным пальцам.
• Срезывающее усилие, двухрезное (F) = S · ? aB max.
