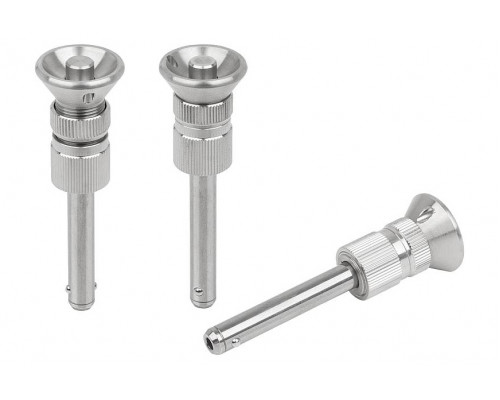

Пальцы K1299.11906050 Kipp

Материалы:

• Ручка, контргайка, установочная гайка и кнопка из нержавеющей стали 1.4305.
• Стержень из нержавеющей стали 1.4542.
• Шарики из нержавеющей стали 1.4125.
• Нажимная пружина из нержавеющей стали 1.4310.

Исполнение:

• Без покрытия.
• Нержавеющая сталь 1.4542 закаленная.
• Шариковые стопорные пальцы.
• Усиленные пальцы снабжены маркировочным пояском.

Указания по применению:

• Стопорные шариковые пальцы предназначены для быстрого и удобного фиксирования и компоновки деталей и монтажных элементов.

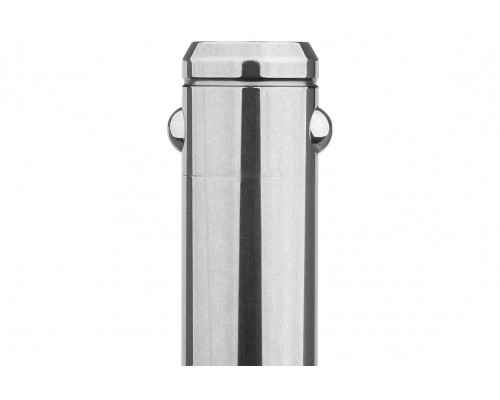

• Оба фиксирующих шарика размыкаются нажатием кнопки, при этом возможно разъединение фиксированных частей.
• При отпускании кнопки шарики блокируют фиксируемые части.
• Срезывающее усилие, двухрезное (F) = S · ? aB max.

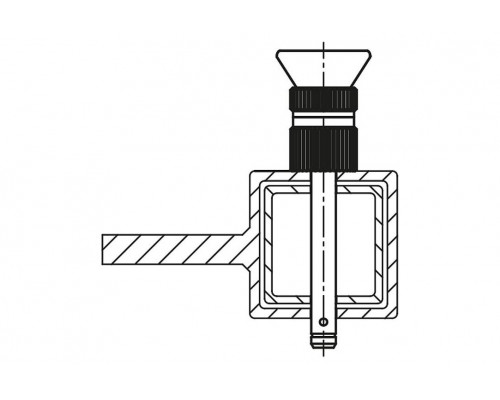

• Для беззазорного прилегания к ответной детали стопорные пальцы плавно регулируются по длине с помощью контргайки и установочной гайки.
• Усиленные пальцы имеют большую нагрузочная способность по сравнению со стандартными шариковыми пальцами.
• Стержень рассчитан на предельно допустимые нагрузки.
