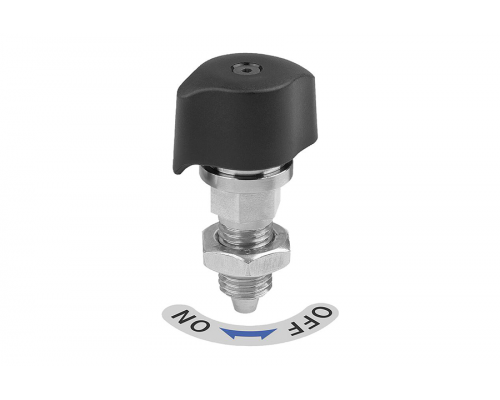

Штифты K1833.0107 Kipp

Материалы:

• Корпус и стопорный штифт из стали.
• Маркировка запирания и наклейка из алюминия.
• Ручка-барашек из армированного стекловолокном термопласта PA (полиамид).

Исполнение:

• Сталь никелированная.
• Маркировка запирания красного цвета.
• Алюминий анодированный.
• Термопласт черного цвета.

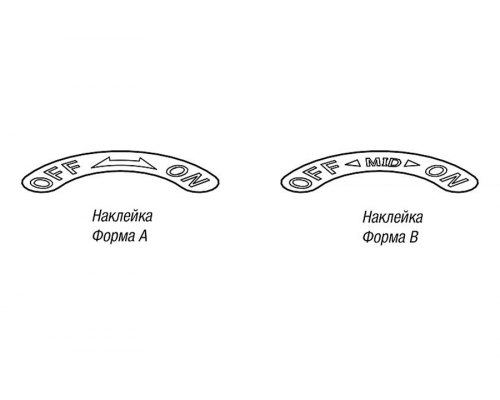

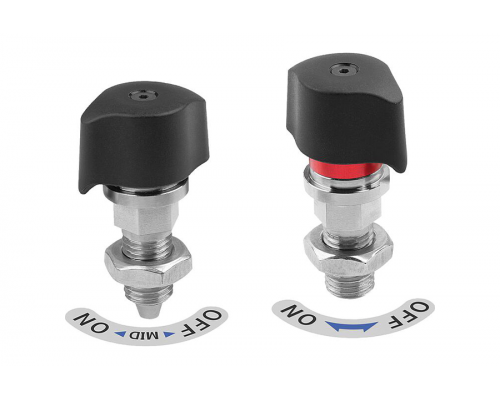

• Форма A - без среднего положения.

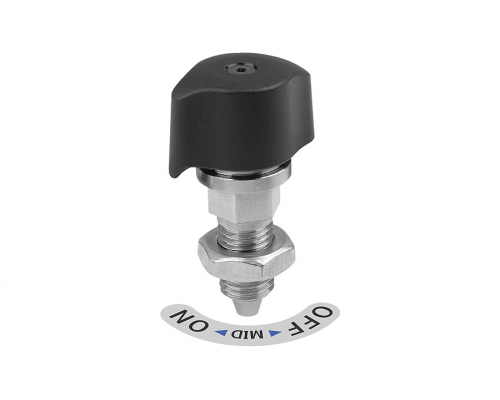

• Форма B - со средним положением.

Указания по применению:

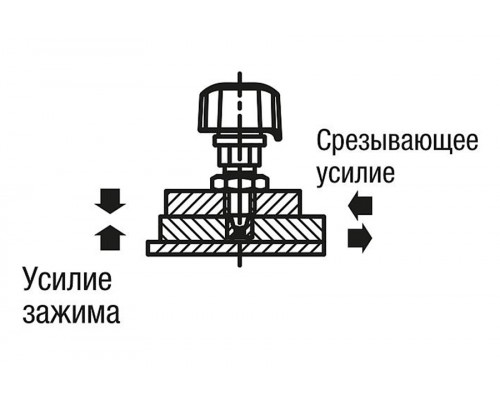

• Упорные штифты применяются в случаях, где необходимо предотвратить изменение положения фиксации из-за действия поперечных сил.
• Когда видна маркировка запирания, штифт или полностью разблокирован, или находится в позиции частичной фиксации положения.

Указания по использованию:

• Убедитесь, что ручка-барашек находится в положении "OFF", а штифт втянут.
• Задвиньте пластину со втулкой под стопорный штифт.
• Установите ручку-барашек в положение "ON" для зажима. При полной фиксации раздастся щелчок.

• Когда ручка-барашек находится в положении "OFF", задвиньте пластину со втулкой в направлении стопорного штифта, чтобы штифт под давлением пружины вошел во втулку.
• Ручка-барашек автоматически перемещается в положение "MID".
• Для полного зажима поверните ручку-барашек из положения "MID" до "ON", пока не услышите щелчок.

В комплект поставки входят:

• Конический стопорный резьбовой штифт с ручкой-барашком.
• Контргайка.
• Наклейка толщиной 0,2 мм.
