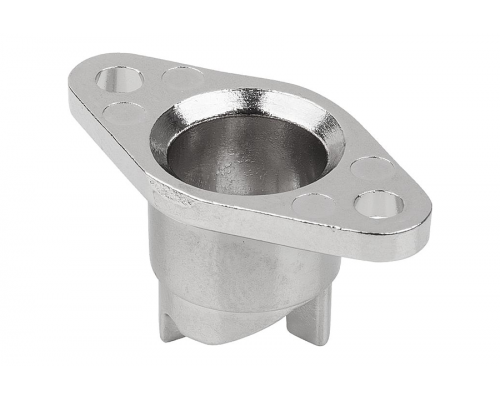

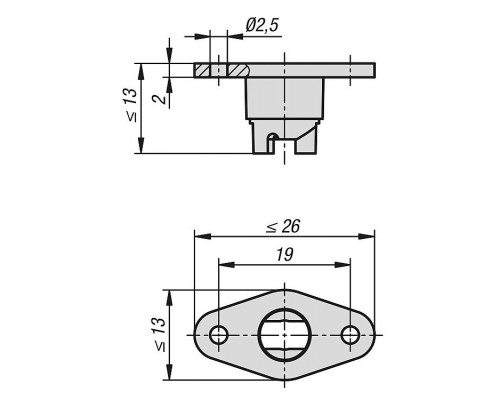

Втулки K1732.06 Kipp

Материал:

• Литые под давлением из цинкового сплава.

Исполнение:

• Никелированные.

Указание по применению:

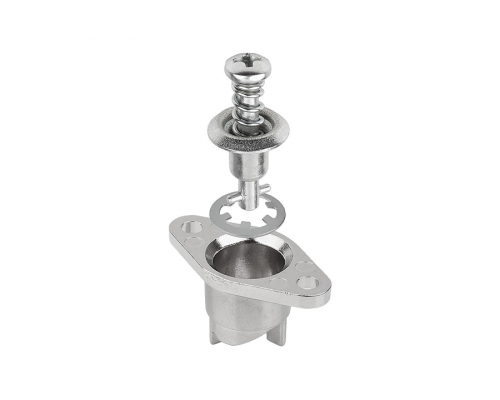

• Поперечный штифт фиксирующего механизма (K1730) движется по закруглению в позиционирующей втулке , обеспечивая преднатяжение. Благодаря выемке поперечный штифт удерживается в конечном положении.

Указания по монтажу:

1. В крышке следует просверлить отверстие диаметром 8 мм.
2. В получившееся отверстие продевается палец фиксирующего механизма с поперечным штифтом (K1730).
3. С обратной стороны крышки палец фиксируется стопорной шайбой (K1731).
4. В раме следует просверлить центральное отверстие диаметром 13 мм и два крепежных отверстия для позиционирующей втулки.
5. Позиционирующую втулку можно привинтить к раме или закрепить с помощью заклепок.

Втулки подходят для:

• K1730 Фиксирующих механизмов из стали с поперечным штифтом.
