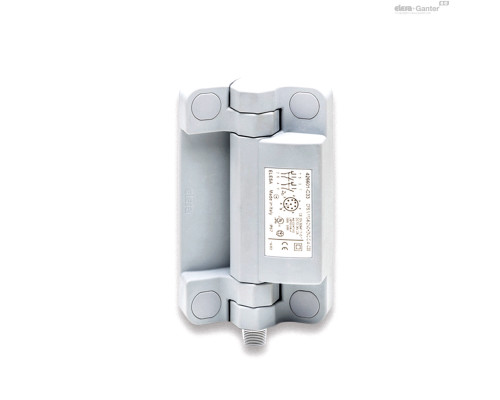

Петля CFSW.110-6-2NO+2NC-C-C-C33 (426602-C33) ELESA+GANTER

МАТЕРИАЛ

- Корпус петли: самозатухающий СУПЕР-технополимер высокой жесткости, черный или серый цвет RAL 7040 (C33).

- Втулки: нержавеющая сталь AISI 303, сквозное отверстие без резьбы.

- Поворотный штифт: технополимер на основе полиамида (PA), армированный стекловолокном, черный или серый цвет RAL 7040 (C33).

- Монтажный комплект (см. инструкцию по монтажу):

- 426598 CFSW - KIT RICAMBIO NERO ACCESSORI

- 426599 CFSW - KIT RICAMBIO GRIGIO ACCESSORI

- Каждый КОМПЛЕКТ включает в себя 4 заглушки (рис. 1) и 4 втулки (рис. 2 и рис. 3) из технополимера и 4 защитных колпачка из термопластичного эластомера (рис. 7) для гарантии класса защиты IP67.

- Выключатель: четыре электрических контакта зависимого действия с двойным прерыванием формы Zb (см. IEC EN 60947-5-1), которые в производстве могут быть установлены как нормально разомкнутые (НР) и нормально замкнутые (НЗ).

Принудительное открывание в соответствии со стандартом МЭК EN 60947-5-1, приложение К: разделение электрических контактов является непосредственным результатом действия привода, на котором сила воздействия применяется с помощью неупругих элементов, другими словами, вне зависимости от, например, пружинных элементов.

Контактные элементы обеспечивают самоочищающее действие паст из серебряного сплава.

Благодаря своему корпусу, изготовленному из СУПЕР-технополимера, петля CFSW обеспечивает двойную изоляцию внутренних цепей, поэтому необходимость заземления отсутствует. Кроме того, корпус защищает электрические контакты от ударов, атмосферных воздействий и случайного проникновения инструментов.

СТАНДАРТНЫЕ ИСПОЛНЕНИЯ

Петля CFSW. должна быть установлена стороной, содержащей микровыключатель, на неподвижной части (рамная конструкция), а другая сторона должна находиться на подвижной части (дверь). Варианты исполнения, приведенные ниже, относятся к петлям с микровыключателем на правой стороне.

- C-A: 8-полюсный штыревой разъем, верхний осевой выход.

- C-C: 8-полюсный штыревой разъем, нижний осевой выход.

- C-B: 8- полюсный штыревой разъем, задний выход.

- F-A: 8-полюсный кабель, длина 2 или 5 метров, задний осевой выход.

- F-C: 8-полюсный кабель, длина 2 или 5 метров, нижний осевой выход.

- F-B: 8-полюсный кабель, длина 2 или 5 метров, задний выход.

- FC-B: кабель 0,2 м, с 8-полюсным штыревым разъемом, задний выход.

Тип кабеля: UL/CSA STYLE 2587 8 X AWG 22.

Контактная группа в стандартном исполнении:

- NO-NC-NO-NC: 2 НР-контакта + 2 НЗ-контакта.

- NO-NC-NC-NC: 1 НР-контакт + 3 НЗ-контакта.
