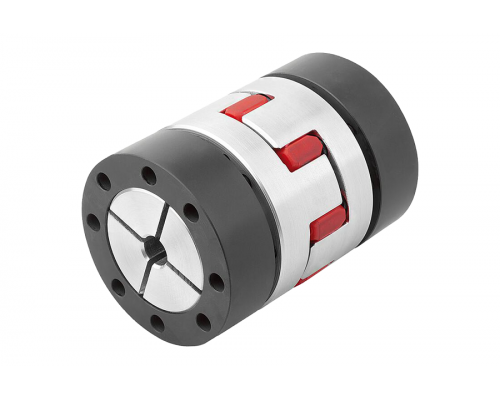

Муфты K1888.14800501012 Kipp

Материалы:

• Втулки из алюминия.
• Конусное кольцо из стали.
• Зубчатый венец из полиуретана.

Исполнение:

• Алюминий без покрытия.
• Зубчатый венец (на выбор): синего цвета с твердостью по Шору 80 A или желтого цвета с твердостью по Шору 92 A, или красного цвета с твердостью по Шору 98 A.

Указания по применению:

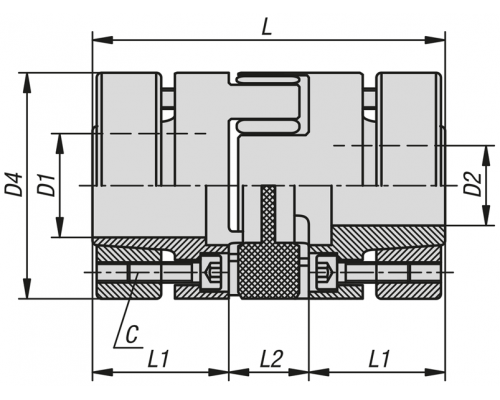

• Эластомерные кулачковые муфты состоят из двух втулок и эластомерного зубчатого венца.
• Кулачковые муфты подходят для компенсации осевых, радиальных и угловых смещений, а также для демпфирования вибраций и скачков крутящего момента.
• Муфты с зубчатым венцом большей жесткости передают больший крутящий момент.
• Муфты с зубчатым венцом меньшей жесткости имеют большее смещение и демпфирование.

Температура эксплуатации:

• С зубчатым венцом синего цвета: от -50 °C до +80 °C. Кратковременно от -60 °C до +120 °C.
• С зубчатым венцом желтого цвета: от -30 °C до +90 °C. Кратковременно от -50 °C до +120 °C.
• С зубчатым венцом красного цвета: от -30 °C до +90 °C. Кратковременно от -40 °C до +120 °C.

Указания по монтажу:

• Рекомендуемый зазор при посадке составляет 0,02–0,05 мм.
• Для облегчения процесса установки и демонтажа необходимо соблюдать зазор при посадке и смазывать шейку вала.
• Предварительный натяг зубчатых венцов в ступицах муфты обеспечивает их плотную посадку.
• Для монтажа ступицы эластомерной кулачковой муфты надеваются на валы.
• Если осевое положение правильное, следует затянуть зажимные винты с моментом, указанным в таблице, с помощью динамометрического ключа.

Указание по заказу:

• Поставляется в несмонтированном виде.
