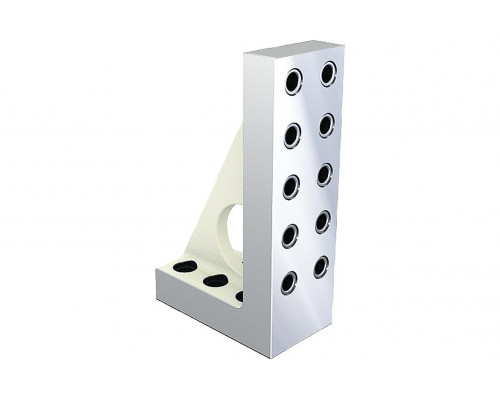

Стойки K0807.216231040 Kipp

Материал:

• Модифицированный чугун GJL 300.

Исполнение:

• Опорные поверхности и поверхности зажима прецизионно обработанные.

Указания по применению:

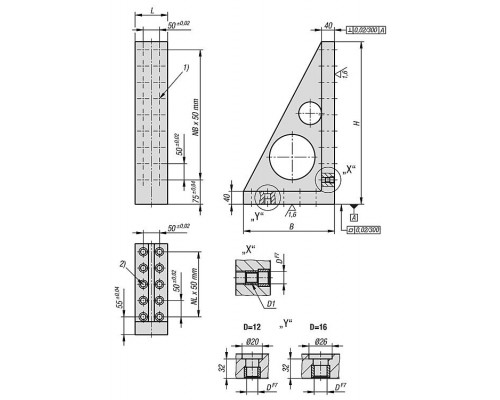

• Шаг растра 50 ±0,02 мм.
• Угловые стойки позволяют вертикально позиционировать детали для обработки.
• Для позиционирования и закрепления угловых стоек на плитах с координатно-фиксирующими отверстиями (K0800) или на плитах для станочных паллет (K0806) используются призонные болты (K0815).
• Угловые стойки типоразмера M12 крепятся призонными болтами с допуском f7 (K0815.112065).
• Угловые стойки типоразмера M16 крепятся призонными болтами с допуском f7 (K0815.116065).

Стойки подходят для:

• K0800 Базовых плит с шагом растра 50±0,02 мм из EN-GJL-300.
• K0801 Базовых плит с шагом растра 50±0,02 мм из EN-GJL-300 с L2=350.
• K0801.1004040 Заготовок базовых плит из EN-GJL-300.
• K0806 Плит для станочных паллет с шагом растра 50±0,02 мм из EN-GJL-300.

Указание по заказу:

• Заглушки из алюминия для растровых отверстий (K0862) заказываются отдельно.
