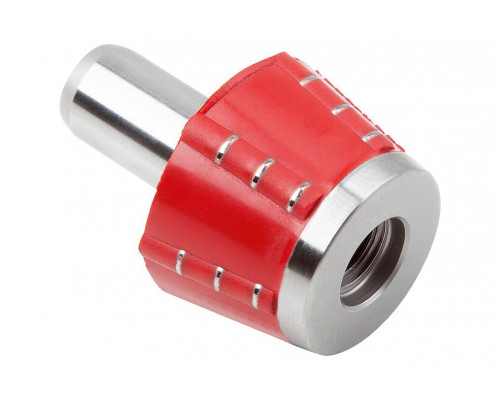

Конусы K1627.1 Kipp

Материалы:

• Конус из стали.
• Шарики из шарикоподшипниковой стали.
• Эластичная часть из вулканизированной резины.

Исполнение:

• Шарики закаленные и шлифованные, завулканизированы на конусе.

Указания по применению:

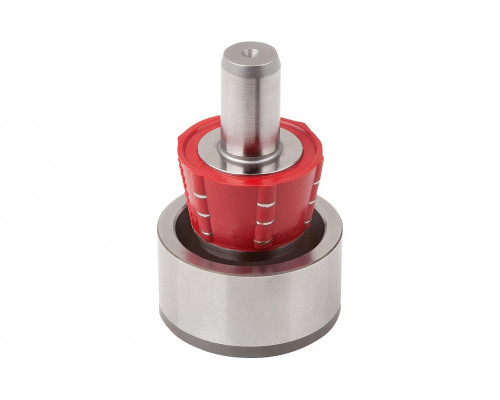

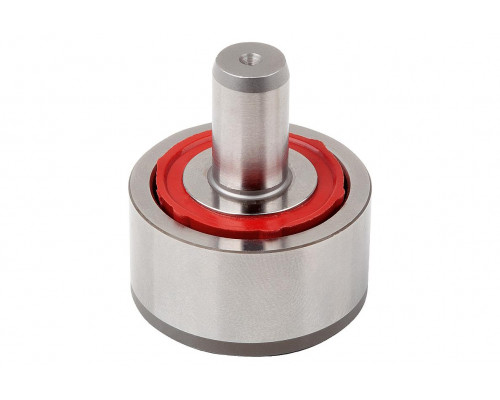

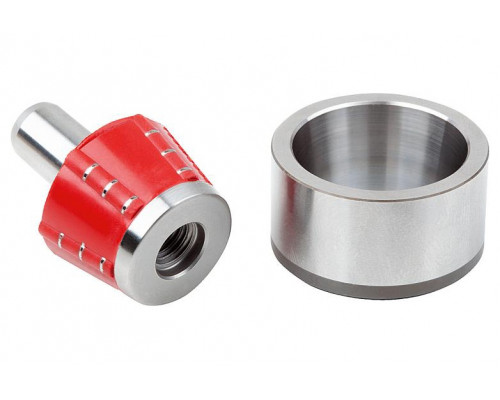

• Позиционирующий конус в сочетании с втулками для позиционирующих конусов (K1628) формируют центрирующий блок для высокоточного позиционирования двух заготовок.
• Точность повторяемости системы достигает менее 0,003 мм.
• Вулканизированная резина не трескается, а так же является нечувствительной к загрязнениям и стружке.
• Небольшая вдавленная стружка для системы безопасна.
• Температура эксплуатации: макс. +80 °C.

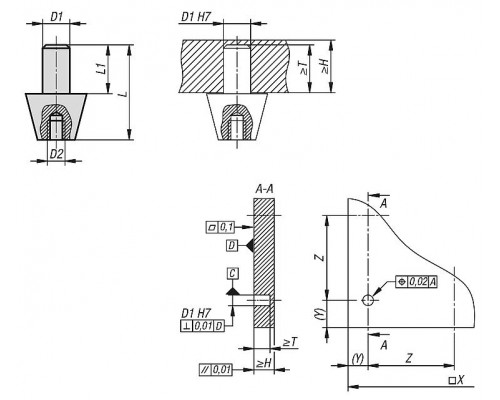

• Позиционирующий конус должен прилегать к поверхности противоположной заготовки.
• Внимание! Чтобы избежать деформации шариков в эластичной области необходимо точно соблюдать глубину отверстия, в которое впоследствии будет запрессована втулка для позиционирующего конуса.
