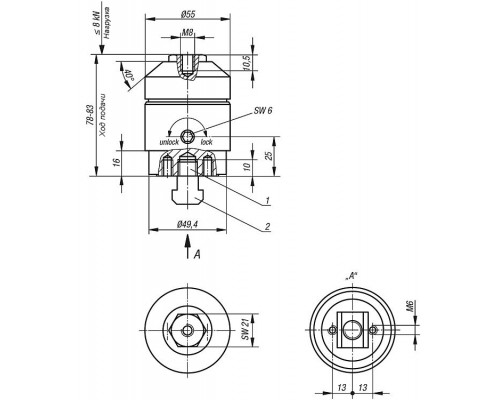

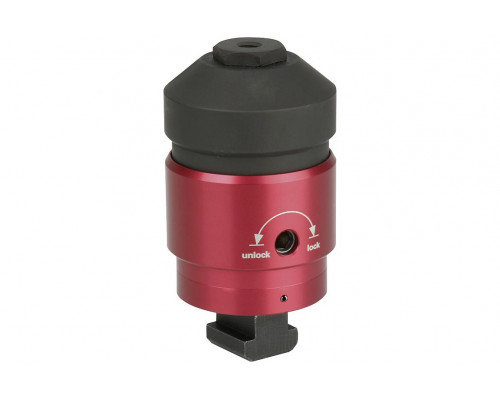

Механизмы K1224.0508 Kipp

Материалы:

• Основа из цементируемой стали.
• Корпус из алюминия.

Исполнение:

• Цементируемая сталь шлифованная и азотированная с марганцевым фосфатированием.
• Алюминий с анодированием красного цвета.

Указание по применению:

• Регулируемые опорные механизмы служат для поддержки перегруженных мест зажима на деталях.
• Механизмы предотвращают вибрацию и прогибание деталей во время обработки.

Указания по использованию:

1. При поворачивании зажимного кулачка на корпусе (внутренний шестигранник 6 мм), опорный стержень прилегает к заготовке с небольшим усилием пружины.
2. При дальнейшем вращении до упора (положение "lock"), зажимной механизм фиксирует опорный стержень без изменения положения.
3. Поворот в обратном направлении (положение "unlock") ослабляет фиксацию. Дальнейшее вращение в обратном направлении до упора перемещает опорный стержень в конечное положение.

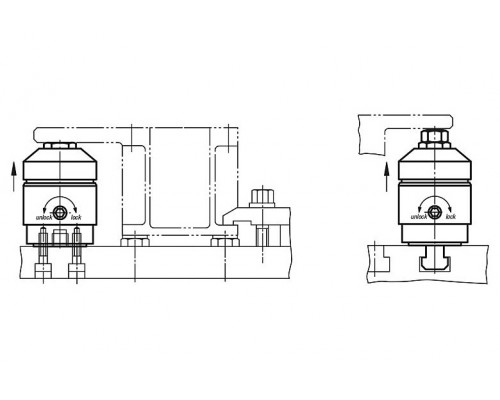

Указания по монтажу:

• Закрепите опорный элемент на устройстве с помощью соединительной резьбы M6.
• В качестве альтернативы установочный штифт M12x10 можно заменить установочным штифтом M12x30 и установить опорный механизм с помощью ключа (21 мм).
• Для обеспечения надлежащего функционирования резьбовое отверстие M12 должно быть всегда закрыто.
• Возможно опускание опорного элемента на 16 мм.

Указание по заказу:

• В комплект поставки входят установочный штифт M12x10 DIN913, установочный штифт M12x30 DIN913 и гайка для T-образных пазов M12x14 DIN 508.
