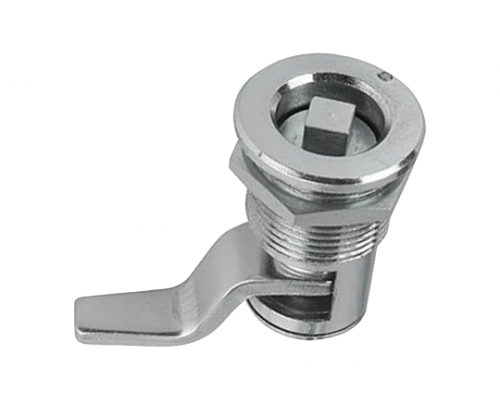

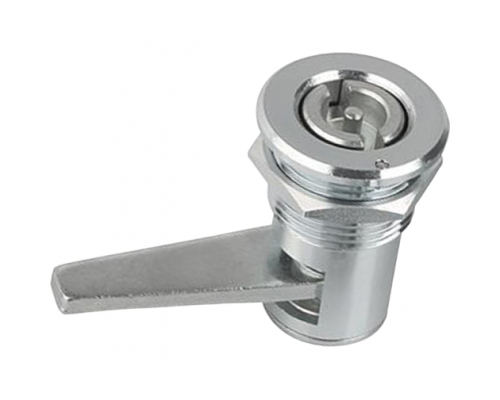

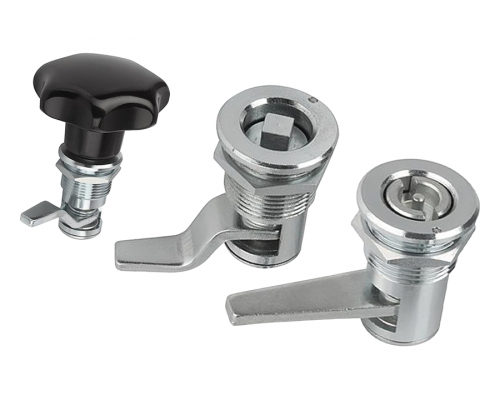

Замок K0528.5037441 Kipp

Материалы:

• Замковый механизм из стали.

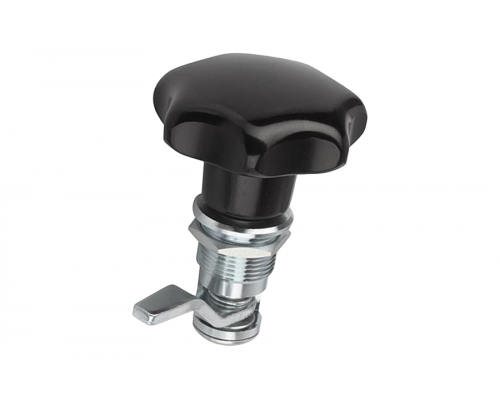

• Звездообразная ручка DIN 6336 (только для соответствующего исполнения) из дуропласта.

Исполнение:

• Сталь оцинкованная с синим пассивированием.
• Дуропласт черного цвета.

Указания по применению:

• Поворотные замки с углом поворота выступа 90° (четверть оборота).
• Данные замки хорошо подходят для электрических шкафов (щитов).
• Поворотные замки могут устанавливаться справа или слева, путь запирания 90°.
• Запирание всегда осуществляется по часовой стрелке.
• Данные замки водонепроницаемые согласно IP 65.
• Прижимные замки используются преимущественно в дверях, чье уплотнение требует высокого прижимного давления.

Указания по монтажу:

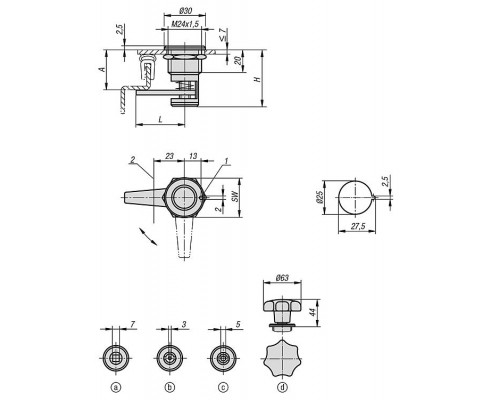

1. В монтажном отверстии ?25 мм наносится насечка для стопорного штифта.
2. Замок вставляется в отверстие. Для завинчивания и закрепления гайки выступ должен находиться в конечном положении и в середине паза.

Указания по использованию:

1. При вращении ключа, или ручки вправо выступ поворачивается на 90° и запирает замок.
2. При дальнейшем вращении выступ перемещается в сторону гайки и повышает прижимное давление. Ход выступа составляет 7 мм.
3. Замок открывается в обратной последовательности вращением ручки, или ключа влево.

Указание по заказу:

• Внимание! В комплект поставки входят замковые механизмы с выступами.
• Торцовые ключи не входят в комплект поставки.
