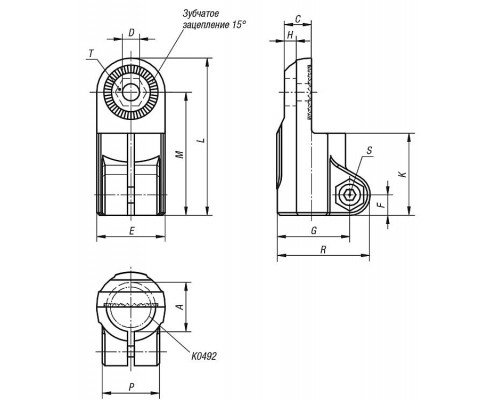

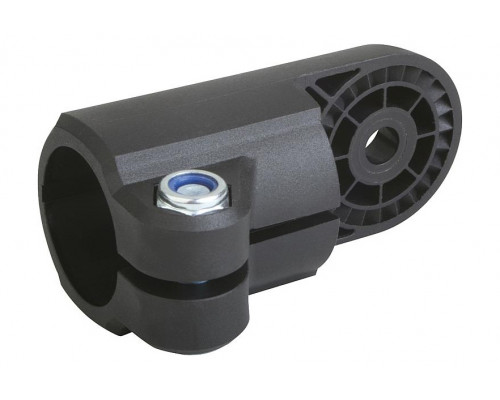

Элементы K0484.18 Kipp

Материалы:

• Элемент из термопласта.
• Винт с цилиндрической головкой DIN 7984 и шестигранная гайка DIN 985 из стали.

Исполнение:

• Элементы зажимов для круглых труб.
• Термопласт черного цвета.
• Сталь оцинкованная.

Указания по применению:

• Элементы со внутренними зубцами можно соединять с элементами с наружными зубцами K0485, образуя шарнирный зажим.
• Для крепления труб меньшего диаметра или для перехода с труб круглого сечения на квадратные возможна установка переходных втулок K0492.
• K0484.18 можно монтировать с помощью шестигранных гаек M6 DIN 985 (K1148) и винтов M6x18 DIN 6912 с K0485.18.
• K0484.30 можно монтировать с помощью шестигранных гаек M8 DIN985 (K1148) и винтов M8x25 DIN 6912 (K1160) с K0485.30.

Элементы подходят для:

• A1430020 Круглых конструкционных труб из алюминия 30 2.
• K0485 Элементов шарнирных зажимов с наружными зубцами.
• K0489 Шарнирных зажимов из пластика для круглых труб.
• K0493 Конструкционных труб с круглым сечением и обозначением ?18x1,5, или ?30x2.
• K0495 Устройств для линейного перемещения с типами E: 18, 30.
