С помощью представленных ниже формул и калькуляторов можно выполнить расчёт ШВП: определить перемещение за один оборот, линейную скорость, частоту вращения, крутящий момент, требуемую грузоподъёмность и ориентировочный ресурс.

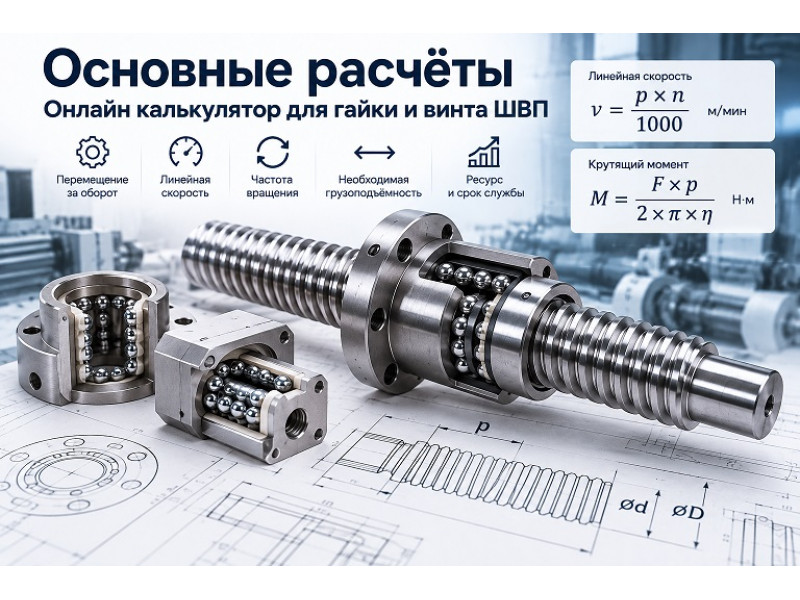

Основные расчёты ШВП
1. Расчёт перемещения по ходу винта ШВП
За один полный оборот винта гайка перемещается на величину, равную ходу (lead) ШВП.
S = Ph
S— перемещение гайки за один оборот, мм;Ph— ход винта (lead), мм/оборот.
Введите ход винта ШВП, чтобы определить перемещение гайки за один оборот.
2. Как определить ход винта ШВП
Ход ШВП Ph — это линейное расстояние, которое гайка проходит
за один оборот винта. При однозаходной резьбе ход равен шагу.
Для многозаходного винта ход определяется как:
Ph = P × Zs
Ph— ход винта, мм/оборот;P— шаг витков, мм;Zs— число заходов.
Если винт неизвестен и его можно измерить, практический способ определить ход — сделать один полный оборот и измерить линейное перемещение гайки.
Используйте для многозаходного винта. Для однозаходного винта число заходов равно 1.
Расчёт линейной скорости и частоты вращения
Линейная скорость гайки зависит от хода ШВП и частоты вращения винта:
V = Ph × n / 1000
V— линейная скорость, м/мин;Ph— ход ШВП, мм/оборот;n— частота вращения, об/мин.
Для определения требуемых оборотов при заданной скорости используется обратная формула:
n = 1000 × V / Ph
Введите ход винта и частоту вращения, чтобы определить линейную скорость.
Рассчитывает частоту вращения винта для заданной линейной скорости.
Расчёт крутящего момента для ШВП
Для преобразования крутящего момента двигателя в осевое усилие можно использовать упрощённую формулу с учётом КПД ШВП:
T = Fa × Ph / (2 × π × η)
T— требуемый крутящий момент, Н·м;Fa— осевая сила, Н;Ph— ход ШВП, мм/оборот;η— КПД передачи, безразмерный.
Для обратного расчёта осевого усилия:
Fa = 2 × π × η × T / Ph
Введите требуемое осевое усилие, ход винта и КПД ШВП.
Расчёт ресурса ШВП
Для предварительной оценки номинального ресурса шарико-винтовой передачи
используют базовую динамическую грузоподъёмность Ca и рабочую
осевую нагрузку Fa. В упрощённом виде:
L = (Ca / Fa)3 × 106
L— номинальный ресурс, обороты;Ca— базовая динамическая грузоподъёмность, Н;Fa— осевая нагрузка, Н.
При наличии ударов, вибрации, переменной нагрузки или предварительного натяга расчёт необходимо выполнять по методике производителя конкретной ШВП.
Упрощённая оценка номинального ресурса при постоянной осевой нагрузке.
Большой калькулятор ШВП
Введите ход винта, нагрузку, частоту вращения и КПД, чтобы одновременно оценить скорость, крутящий момент и номинальный ресурс.
Расчёт параметров гайки и винта ШВП
Примеры расчёта ШВП
Пример 1: скорость
Для ШВП с ходом 10 мм и скоростью вращения 1500 об/мин:
V = 10 × 1500 / 1000 = 15 м/мин
Пример 2: требуемые обороты
Если требуется скорость 20 м/мин, а ход винта составляет 10 мм:
n = 1000 × 20 / 10 = 2000 об/мин
Пример 3: крутящий момент
При осевой силе 5000 Н, ходе 10 мм и КПД 0,9:
T = 5000 × 10 / (2 × π × 0,9) ≈ 8,84 Н·м
Пример зависимости скорости от хода ШВП
| Ход ШВП, мм/оборот | Обороты, об/мин | Линейная скорость, м/мин | Скорость, мм/с |
|---|---|---|---|
| 5 | 1000 | 5 | 83,33 |
| 10 | 1000 | 10 | 166,67 |
| 20 | 1000 | 20 | 333,33 |
| 20 | 1500 | 30 | 500,00 |
Как выбрать гайку и винт ШВП
При выборе шарико-винтовой передачи необходимо определить требуемое линейное перемещение, скорость, осевую нагрузку, требуемый ресурс и точность позиционирования.
Затем подбирают диаметр винта, ход, тип и размер гайки, класс точности, величину предварительного натяга и исполнение по монтажным размерам.
Для станков ЧПУ и других систем точного позиционирования необходимо отдельно проверять критическую скорость винта, жёсткость системы и допустимую скорость вращения конкретного типоразмера.
Практические рекомендации
- Ход ШВП определяет перемещение гайки за один оборот и напрямую влияет на соотношение между скоростью вращения и линейной скоростью.
- Увеличение хода позволяет получить большую линейную скорость при той же частоте вращения, но требования к крутящему моменту при заданной осевой силе также изменяются.
- При расчёте ресурса следует использовать значение динамической грузоподъёмности Ca конкретной гайки и учитывать реальную осевую нагрузку.
- При наличии предварительного натяга и переменной нагрузки ресурс необходимо рассчитывать по методике производителя.
- При высокой частоте вращения обязательно проверяйте допустимую скорость конкретного винта по критической скорости и по ограничениям производителя.
Часто задаваемые вопросы
Как определить ход ШВП?
Ход ШВП — это линейное перемещение гайки за один оборот винта.
Для многозаходного винта он определяется как Ph = P × Zs.
Как рассчитать скорость ШВП?
Линейная скорость рассчитывается по формуле
V = Ph × n / 1000, где Ph — ход в мм/оборот,
а n — частота вращения в об/мин.
Как рассчитать обороты ШВП?
При заданной линейной скорости используется формула
n = 1000 × V / Ph.
Как рассчитать крутящий момент ШВП?
Для предварительного расчёта при заданной осевой силе используют
T = Fa × Ph / (2 × π × η). КПД η необходимо выбирать
в соответствии с конкретной ШВП и режимом работы.
Как рассчитать ресурс гайки ШВП?
Для постоянной осевой нагрузки базовую оценку можно выполнить по
L = (Ca / Fa)³ × 10⁶ оборотов. В реальном расчёте необходимо
учитывать условия эксплуатации, предварительный натяг и переменность нагрузки.
Как подобрать винт ШВП по скорости?
Сначала определяют требуемую линейную скорость и ход, после чего рассчитывают частоту вращения винта. Затем необходимо проверить допустимую скорость конкретного винта с учётом критической скорости и рекомендаций производителя.
Чем отличается шаг от хода ШВП?
Шаг — расстояние между соответствующими точками соседних витков. Ход — осевое перемещение за один полный оборот. Для однозаходного винта шаг и ход совпадают; для многозаходного ход равен шагу, умноженному на число заходов.
