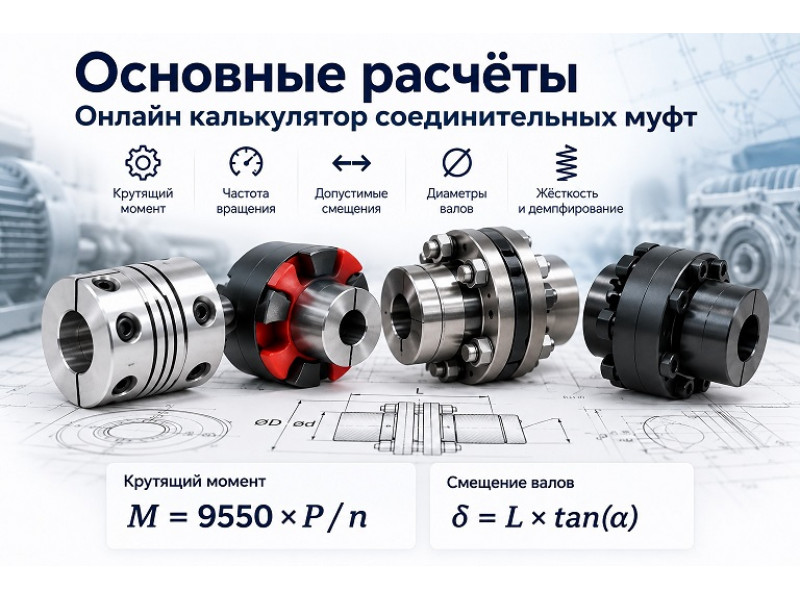

При подборе муфты важно учитывать не только диаметр валов. Основными расчётными параметрами являются мощность, частота вращения, крутящий момент, эксплуатационная нагрузка, диаметры посадок и допустимые смещения валов . Ниже приведены основные формулы и онлайн-калькуляторы для предварительного расчёта и подбора соединительной муфты.
Основные расчёты для соединительных муфт
1. Расчёт крутящего момента по мощности и частоте вращения
Для вращающегося привода номинальный крутящий момент можно определить по известной мощности двигателя и частоте вращения:
M— номинальный крутящий момент, Н·м;P— мощность, кВт;n— частота вращения, об/мин.
Полученное значение используют как исходное. Для реального подбора муфты необходимо учитывать режим работы привода, пусковые нагрузки, ударные нагрузки и требования производителя конкретной серии.
Введите мощность привода и частоту вращения.
2. Расчётный крутящий момент и требуемый момент муфты
Для подбора муфты одного номинального момента недостаточно. Вводится эксплуатационный коэффициент или коэффициент режима работы, который учитывает характер нагрузки и особенности привода.
Предварительный расчёт:
Mрасч= M × Kс
где
Kс
задаётся по методике производителя муфты или принятой для конкретного оборудования. Чем тяжелее режим работы, тем выше должен быть расчётный запас.
При выборе конкретной муфты её допустимый или номинальный момент должен соответствовать расчётному моменту, а допустимая частота вращения — рабочей частоте привода.
Номинальный момент рассчитывается из мощности и оборотов, после чего умножается на введённый эксплуатационный коэффициент.
3. Можно ли расточить ступицу муфты под заданный диаметр вала
Если у муфты отверстие меньше диаметра требуемого вала, иногда возникает вопрос о возможности расточки ступицы . Для предварительной оценки можно сравнить наружный диаметр ступицы и требуемый диаметр отверстия.
В качестве эмпирического ориентира для промышленных муфт часто используют отношение наружного диаметра ступицы к диаметру отверстия:
D— наружный диаметр ступицы муфты, мм;d— требуемый диаметр отверстия под вал, мм;K— отношение наружного диаметра ступицы к диаметру отверстия.
По данным Lovejoy, для промышленных применений такое отношение обычно находится примерно в диапазоне 1,3–1,5 . Производитель также отмечает, что чрезмерное увеличение отверстия может привести к разрушению ступицы в зоне шпоночного паза или отверстия под установочный винт. Это правило является только ориентиром: окончательная допустимость расточки зависит от конструкции, материала, способа крепления, передаваемого момента и конкретного типоразмера муфты.
Для предварительной оценки можно определить ориентировочный максимальный диаметр отверстия по нижней границе этого диапазона:
Если требуемый диаметр вала близок к наружному диаметру ступицы, запас металла после расточки становится очень маленьким. Поэтому сама возможность физически выполнить отверстие ещё не означает, что такая расточка безопасна.
Введите наружный диаметр ступицы и диаметр вала. Калькулятор покажет соотношение D/d, остаточную толщину стенки и ориентировочный диаметр отверстия по эмпирическому правилу D/d ≥ 1,3.
Ориентировочный максимум отверстия: Ø 306,5 мм
Пример: вал Ø28 мм и ступица Ø30 мм
В этом случае:
Остаточная радиальная толщина стенки после расточки составит:
Для сравнения, по эмпирическому ориентиру D/d ≥ 1,3 при наружном диаметре ступицы 30 мм расчётный диаметр отверстия составляет около 23,1 мм . Поэтому отверстие Ø28 мм нельзя считать допустимым только на основании наружного диаметра ступицы. Такой вариант требует проверки конкретной конструкции и данных производителя.
4. Расчёт ориентировочного диаметра сплошного вала по крутящему моменту
Для предварительной проверки можно использовать расчёт на кручение сплошного круглого вала. Принимая допустимое касательное напряжение
τ
, получают:
Если момент вводится в Н·м, а напряжение — в МПа, перед использованием формулы момент переводится в Н·мм:
MН·мм= M × 1000
.
Такой расчёт является предварительным. Реальный вал может испытывать одновременно кручение и изгиб, а наличие шпоночного паза, посадок, ступеней и циклической нагрузки влияет на допустимый размер.
Предварительная оценка минимального диаметра сплошного круглого вала по кручению.
5. Как учитывать допустимые смещения валов
Для гибких муфт необходимо проверить не только момент и обороты, но и способность конструкции компенсировать монтажные и эксплуатационные смещения. К ним относятся угловое смещение, радиальное (параллельное) смещение и осевое перемещение . ISO 14691:2008 прямо рассматривает эти виды смещения для гибких муфт общего назначения.
Допустимые значения зависят от конструкции и конкретного типоразмера муфты. Поэтому их необходимо брать из технической документации производителя, а не использовать одно универсальное значение для всех типов муфт.
Упрощённая геометрическая оценка смещения на длине L при известном угле перекоса. Результат не заменяет проверку допустимой несоосности конкретной муфты.
Большой калькулятор подбора соединительной муфты
Введите основные параметры привода. Калькулятор рассчитает номинальный и расчётный момент, минимальный требуемый момент муфты, минимальный требуемый диаметр отверстия по большему валу и ориентировочный диаметр сплошного вала.
Виды соединительных муфт для валов
Конкретный тип муфты выбирают в зависимости от требуемой передачи момента, скорости вращения, допускаемой несоосности, требований к жёсткости, наличия ударных нагрузок и способа соединения с валами.
| Тип муфты | Основная особенность | Что проверить при подборе |
|---|---|---|
| Упругая / эластомерная | Передача момента с элементом, способным компенсировать часть смещений и демпфировать колебания. | Момент, обороты, тип эластомерного элемента, допустимая несоосность, диаметр посадки. |
| Муфта с кулачками и эластомерной вставкой | Компактное соединение двух валов с эластичным промежуточным элементом. | Размер вставки, момент, обороты, диаметры валов, допустимое угловое и радиальное смещение. |
| Зубчатая | Передача большого момента через зубчатое зацепление. | Момент, обороты, смазка, допустимые смещения и требования к обслуживанию. |
| Дисковая | Металлический гибкий элемент; параметры смещений и жёсткости определяются конструкцией. | Момент, скорость, осевое и угловое смещение, монтаж, балансировка. |
| Цепная | Простая конструкция с цепью и двумя звёздочками. | Момент, обороты, размеры валов, смазка и защитный кожух. |
| Втулочно-пальцевая | Передача момента через пальцы и упругие элементы. | Момент, обороты, состояние упругих втулок, посадки и допустимые смещения. |
| Жёсткая | Соединяет валы без расчётной компенсации несоосности. | Точное взаимное расположение валов, момент, посадки и требования к монтажу. |
Как правильно подобрать муфту для вала
Для предварительного подбора полезно последовательно определить несколько параметров. Сначала рассчитывают номинальный крутящий момент из мощности и оборотов, затем получают расчётный момент с учётом режима работы. После этого проверяют, что выбранная муфта имеет необходимый момент, допустимую скорость и подходящие посадочные отверстия.
Следующий этап — проверка несоосности. Для гибкой муфты необходимо определить, какое фактическое угловое, радиальное и осевое смещение возможно в узле, и сравнить его с допустимыми значениями конкретной модели. При значительной несоосности нельзя компенсировать проблему только выбором «более мощной» муфты: монтаж и центровка валов остаются отдельными параметрами.
В международной классификации ISO область «Shafts and couplings» выделяет отдельную группу стандартов для муфт (ICS 21.120.20), а ISO 14691:2008 рассматривает требования к гибким муфтам для передачи мощности между вращающимися валами и перечисляет угловое, параллельное и осевое смещения как эксплуатационные параметры. При этом сам стандарт не задаёт универсальные критерии выбора конкретного типа муфты.
Пример расчёта соединительной муфты
Рассмотрим привод мощностью 11 кВт при частоте вращения 1500 об/мин . Номинальный момент:
При принятом для предварительного расчёта коэффициенте режима Kс= 1,5 расчётный момент составит:
Значит, при прочих равных условиях нужно искать муфту, у которой допустимый или номинальный передаваемый момент соответствует как минимум этому расчётному уровню, а также проверять рабочую скорость и посадочные размеры. Сам коэффициент режима в реальном проекте принимают по условиям работы и методике изготовителя, а не как универсальное постоянное число.
Практические рекомендации по подбору
1. Не подбирайте муфту только по диаметру вала. Один и тот же вал может работать с муфтами существенно разной грузоподъёмности и различной допустимой скоростью. Сначала определите момент, затем проверяйте посадку.
2. Учитывайте режим работы. Частые пуски и остановки, реверсы, переменная нагрузка, ударные режимы и работа от привода с изменяемой скоростью могут существенно отличаться от расчёта по одной только паспортной мощности.
3. Проверяйте обороты. Муфта должна быть рассчитана на рабочую частоту вращения. Для быстроходных узлов дополнительно важны балансировка, геометрия и монтаж.
4. Проверяйте смещение валов. Гибкость муфты не означает, что центровкой можно пренебречь. Допустимые угловые, радиальные и осевые смещения зависят от типа и типоразмера.
5. Проверяйте посадку каждой ступицы отдельно. Для валов разного диаметра необходимы соответствующие отверстия ступиц, а также подходящий способ фиксации.
6. Для ответственных приводов используйте данные каталога. Помимо момента и скорости могут потребоваться проверка пиковой нагрузки, крутильной жёсткости, допускаемой несоосности, температуры, балансировки и ресурса упругого элемента.
FAQ — вопросы о соединительных муфтах для валов
Как рассчитать муфту по мощности двигателя?
Сначала рассчитывают номинальный момент по формуле
M = 9550 × P / n
, затем учитывают режим работы и получают расчётный момент. После этого проверяют момент, обороты, посадочные диаметры и допустимую несоосность конкретной муфты.
Как подобрать муфту по диаметру вала?
Для двух валов проверяют оба посадочных диаметра. Минимальное требуемое отверстие для соответствующей ступицы не должно быть меньше диаметра соединяемого вала, однако окончательный размер зависит от конструкции ступицы и способа крепления.
Можно ли подобрать муфту только по крутящему моменту?
Нет. Кроме момента необходимо учитывать частоту вращения, тип нагрузки, диаметры валов, способ крепления, допустимые угловые и радиальные смещения, осевое перемещение и условия эксплуатации.
Какая муфта нужна для двигателя и редуктора?
Универсального ответа нет. Выбор зависит от мощности, оборотов, момента, требований к компенсации несоосности, жёсткости и способа соединения. Для точного подбора нужен тип привода и параметры обоих валов.
Что такое коэффициент режима муфты?
Это расчётный коэффициент, которым увеличивают номинальный момент, чтобы учесть особенности эксплуатации: переменность нагрузки, пуски, удары и другие режимы. Его значение принимают по принятой методике расчёта или документации изготовителя конкретной муфты.
Нужно ли учитывать несоосность валов?
Да. Для гибких муфт это один из ключевых параметров. Проверяют допустимое угловое, радиальное и осевое смещение именно для выбранного типоразмера.
