При подборе виброопор для оборудования важно учитывать не только массу станка или агрегата. Основными расчётными параметрами являются нагрузка на одну опору, количество опор, статическая осадка, жёсткость, рабочая частота и собственная частота системы.
Ниже приведены основные формулы и онлайн-калькуляторы для предварительного расчёта и подбора виброопор.
Основные расчёты для виброопор оборудования
1. Расчёт нагрузки на одну виброопору
Если оборудование установлено на несколько опор и нагрузка распределяется приблизительно равномерно, статическую нагрузку на одну опору можно определить по массе оборудования:
Fоп— статическая нагрузка на одну опору, Н;m— масса оборудования, кг;g— ускорение свободного падения, 9,81 м/с²;n— количество виброопор.
Полученное значение является исходным для проверки допустимой нагрузки конкретной виброопоры. При смещённом центре тяжести фактическая нагрузка на отдельные опоры может отличаться.
Введите массу оборудования и количество опор.
2. Расчёт требуемой жёсткости виброопоры
При упрощённой линейной модели вертикальную жёсткость опоры можно предварительно определить через нагрузку и статическую осадку:
k— жёсткость опоры, Н/мм;Fоп— нагрузка на опору, Н;δ— статическая осадка, мм.
Введите нагрузку на одну опору и расчётную статическую осадку.
3. Расчёт собственной частоты системы на виброопорах
Для упрощённой одномассовой системы собственную частоту можно оценить по массе оборудования и суммарной жёсткости опор:
где K = k × n — суммарная жёсткость системы. Если жёсткость введена в Н/мм, при расчёте она переводится в Н/м.
Введите массу оборудования, жёсткость одной опоры и количество опор.
4. Оценка эффективности виброизоляции
Для предварительной оценки используют отношение рабочей частоты возбуждения к собственной частоте системы:
Для упрощённой одномассовой модели с коэффициентом демпфирования ζ коэффициент передачи можно оценить по зависимости:
При r > √2 система находится в области виброизоляции в рамках этой расчётной модели. Значение является предварительной оценкой и не заменяет проверку динамики конкретного оборудования.
Введите рабочую частоту, собственную частоту системы и коэффициент демпфирования.
Ориентировочная виброизоляция: 98,6 %
5. Проверка запаса по допустимой нагрузке
После определения нагрузки на одну опору её сравнивают с допустимой рабочей нагрузкой выбранной модели:
Введите фактическую нагрузку на одну опору и допустимую нагрузку выбранной модели.
Большой калькулятор подбора виброопор
Введите основные параметры оборудования. Калькулятор рассчитает нагрузку на одну опору, требуемую жёсткость, собственную частоту, отношение частот и предварительный запас по допустимой нагрузке.

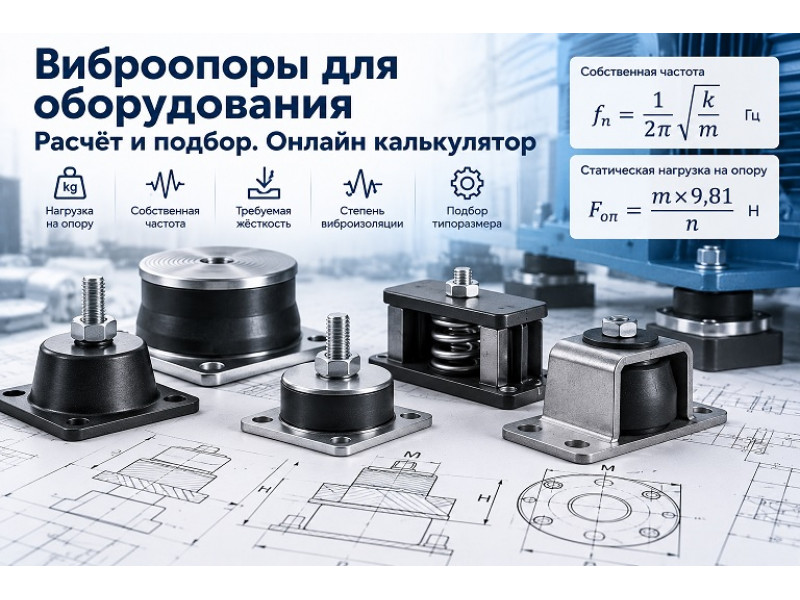

Виды виброопор и что проверить при подборе
| Тип виброопоры | Основная особенность | Что проверить |
|---|---|---|
| Резинометаллическая | Эластомерный элемент работает совместно с металлическими деталями. | Нагрузку, жёсткость, осадку, температуру и среду. |
| Резиновая | Виброизоляция за счёт упругих свойств резины. | Нагрузку, деформацию, частоту возбуждения и совместимость с условиями эксплуатации. |
| Пружинная | Низкая собственная частота может обеспечиваться за счёт пружинного элемента. | Жёсткость, рабочий ход, нагрузку и демпфирование. |
| Антивибрационная опора с регулировкой | Позволяет одновременно опирать оборудование и выполнять регулировку по высоте. | Допустимую нагрузку, диапазон регулировки и устойчивость. |
Как правильно подобрать виброопоры для оборудования
Для предварительного подбора сначала определяют массу оборудования и количество опор. Затем рассчитывают нагрузку на одну опору. После этого проверяют допустимую нагрузку, статическую осадку и жёсткость выбранной модели.
Следующий этап — проверка рабочей частоты оборудования и собственной частоты системы. Для виброизоляции важно не только выдержать массу станка, но и обеспечить подходящее соотношение частот. Для реального оборудования дополнительно учитывают динамические силы, положение центра тяжести, жёсткость основания и особенности монтажа.
Какие данные нужны для подбора виброопор
Для запроса на подбор удобно предоставить:
- массу оборудования, кг;
- количество точек опирания;
- рабочую частоту вращения или частоту возбуждения;
- габариты и примерное положение центра тяжести;
- требуемую высоту установки;
- условия эксплуатации — температура, масло, вода, химическая среда;
- требования к виброизоляции и допустимому перемещению.
По этим данным можно перейти от общего расчёта к подбору конкретной конструкции и типоразмера виброопоры.
Пример расчёта виброопор
Рассмотрим оборудование массой 1000 кг, установленное на 4 опоры. Статическая нагрузка на одну опору:
При принятой статической осадке 5 мм ориентировочная жёсткость одной опоры:
Полученные значения используют как исходные для сравнения с характеристиками конкретных виброопор.
Практические рекомендации по подбору
1. Не подбирайте виброопору только по массе оборудования. Важно определить нагрузку именно на одну опору и учитывать количество точек опирания.
2. Учитывайте рабочую частоту. Для виброизоляции важна не только статическая нагрузка, но и отношение рабочей частоты к собственной частоте системы.
3. Проверяйте статическую осадку. Слишком малая или слишком большая деформация может не соответствовать требованиям конкретного оборудования.
4. Учитывайте центр тяжести. При неравномерном распределении массы разные опоры могут воспринимать разные нагрузки.
5. Проверяйте условия эксплуатации. Температура, масло, вода, химическая среда и наружная установка влияют на выбор материала и конструкции.
6. Для ответственного оборудования используйте каталожные характеристики. Помимо нагрузки и жёсткости могут потребоваться данные по демпфированию, рабочему ходу, горизонтальной жёсткости и допустимым перемещениям.
FAQ — вопросы о виброопорах для оборудования
Как рассчитать нагрузку на одну виброопору?
При приблизительно равномерном распределении нагрузки массу оборудования умножают на 9,81 и делят на количество опор: Fоп = m × 9,81 / n.
Как подобрать виброопору по нагрузке?
Сначала определяют фактическую нагрузку на одну опору, затем сравнивают её с допустимой рабочей нагрузкой конкретной модели и проверяют условия эксплуатации.
Как определить жёсткость виброопоры?
Для предварительной линейной оценки используют отношение нагрузки к статической осадке: k = Fоп / δ.
Как рассчитать собственную частоту оборудования на виброопорах?
Для упрощённой одномассовой модели используется формула fn = (1 / 2π) × √(K / m), где K — суммарная жёсткость системы опор.
Достаточно ли знать только массу оборудования?
Нет. Для подбора также важны количество опор, распределение нагрузки, рабочая частота, жёсткость, осадка, центр тяжести и условия эксплуатации.
Что такое собственная частота виброизолированной системы?
Это частота собственных колебаний системы «оборудование — виброопоры». В упрощённой модели она зависит от массы оборудования и суммарной жёсткости опор.
Итог
Подбор виброопор для оборудования удобно начинать с четырёх основных параметров: масса, количество опор, нагрузка на одну опору и рабочая частота. Затем проверяются жёсткость, статическая осадка, собственная частота, условия эксплуатации и характеристики конкретной модели.
Представленные калькуляторы предназначены для предварительного расчёта и помогают быстро получить исходные значения для подбора. Окончательный выбор типоразмера необходимо выполнять по техническим характеристикам конкретной виброопоры.
