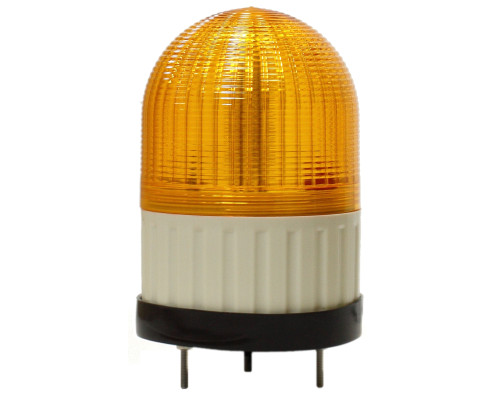

Проблесковый маячок INNOCONT SL100B-220-Y

Проблесковый маячок INNOCONT SL100B-220-Y - техническое описание

Проблесковый маячок INNOCONT SL100B-220-Y - светосигнальный прибор производителя INNOCONT для визуального контроля состояния оборудования. Конкретное исполнение отличается от соседних моделей не только цветом плафона, но и электрической конфигурацией, количеством сегментов, режимом работы и способом подключения. Для данной позиции: источник света - Светодиоды; цвет - Желтый; режим - Постоянное свечение + Мигающее свечение + Вращение + Зуммер; питание - 220 AC. Для этой модели также задана частота вращения 15-120 об/мин, поэтому при выборе важно учитывать динамический характер индикации.

Корпус Ø100 мм рассчитан на более заметную визуальную индикацию; варианты отличаются питанием, цветом и режимом. Именно полный артикул определяет фактическую конфигурацию, поэтому при подборе на замену нельзя переносить характеристики другой модели той же серии без проверки документации.

Особенности конкретной модели:

• индивидуальная конфигурация SL100B по полному артикулу
• указанный производителем источник света - Светодиоды
• Постоянное свечение + Мигающее свечение + Вращение + Зуммер режим работы
• Желтый цветовая конфигурация
• IP55 защита корпуса

Конструктивно при выборе необходимо учитывать геометрию корпуса и условия эксплуатации: Корпус: 100 мм; степень защиты: IP55; подключение: Кабель; температура: -20...50 °C. Эти параметры определяют, где маячок можно установить и какое подключение будет удобнее при обслуживании.

Технические характеристики:

• Серия: SL100B
• Напряжение питания, В: 220 AC
• Пылевлагозащита: IP55
• Режим работы: Постоянное свечение + Мигающее свечение + Вращение + Зуммер
• Звуковая сигнализация: да
• Громкость зуммера Max, дБ: 80
• Источник света: Светодиоды
• Цвет плафона: Желтый
• Тип плафона: Призматический
• Форма плафона: Куполообразный
• Температура эксплуатации Max, °C: 50
• Температура эксплуатации Min, °C: -20
• Соединение: Кабель
• Частота оборотов, об/мин: 15-120
• Размер цилиндрического корпуса, мм: 100

Как читать конфигурацию и выбирать замену:

Для этой карточки ключевыми идентификаторами являются серия SL100B и полный артикул Проблесковый маячок INNOCONT SL100B-220-Y. Обозначение нельзя сокращать до одного цвета или диаметра: в пределах одной серии могут существовать разные напряжения, режимы, количество сегментов и варианты подключения. Вращающийся режим формирует заметную динамическую индикацию и хорошо подходит для предупреждений, которые должны быть различимы на расстоянии.

Область применения:

• оборудование, где требуется заметная вращающаяся предупредительная индикация
• станки и автоматизированные линии
• шкафы управления и промышленная автоматика
• насосные, вентиляционные и технологические установки
• участки, где оператору требуется быстро различать рабочее, предупредительное или аварийное состояние

Как подобрать светосигнальный маячок
Проверка питания, режима, сегментов, защиты, подключения и механического монтажа

Проверка перед заказом:

• Сначала сопоставляют напряжение питания маячка с выходным напряжением цепи управления; AC и DC исполнения нельзя считать взаимозаменяемыми.
• Затем проверяют тип и количество световых сегментов: одноцветная модель решает задачу простой индикации, многоцветная позволяет кодировать несколько состояний оборудования.
• Для вращающегося или мигающего исполнения необходимо проверить, соответствует ли режим алгоритму сигнализации контроллера и требуемой визуальной заметности.
• Звуковой канал является частью конкретного исполнения: максимальная громкость 80 дБ. Поэтому при замене следует проверить не только питание света, но и требования к звуковой сигнализации.
• Степень защиты IP55 определяет пригодность для конкретной зоны установки; наличие IP не заменяет требования к правильному монтажу разъёма и вводу кабеля.
• Вариант подключения «Кабель» следует сопоставлять с имеющейся проводкой и способом быстрого отключения оборудования.
• Диаметр корпуса 100 мм нужно учитывать при выборе монтажного отверстия, кронштейна и свободного пространства вокруг световой части.
• При замене уже установленного маячка желательно сверять полный артикул, а не только цвет: одинаковый цвет может встречаться при разных напряжениях, режимах и способах подключения.

Практическое замечание:

Если маячок устанавливается вместо существующего, сравнивайте минимум пять параметров: напряжение, число и цвета сегментов, режим, подключение и степень защиты. Даже при совпадении диаметра корпуса другая электрическая конфигурация может сделать замену некорректной.
