Проблесковый маячок INNOCONT SL82B-50-024-RYG

Проблесковый маячок INNOCONT SL82B-50-024-RYG - техническое описание

Проблесковый маячок INNOCONT SL82B-50-024-RYG - светосигнальный прибор производителя INNOCONT для визуального контроля состояния оборудования. Конкретное исполнение отличается от соседних моделей не только цветом плафона, но и электрической конфигурацией, количеством сегментов, режимом работы и способом подключения. Для данной позиции: цвет - Красный, желтый, зеленый; сегментов - 1; режим - Постоянное свечение / Зуммер; питание - 24 DC.

Серия с корпусом порядка 82 мм; конкретные функции зависят от полного исполнения. Именно полный артикул определяет фактическую конфигурацию, поэтому при подборе на замену нельзя переносить характеристики другой модели той же серии без проверки документации.

Особенности конкретной модели:

• индивидуальная конфигурация SL82 по полному артикулу
• указанный производителем источник света
• Постоянное свечение / Зуммер режим работы
• Красный, желтый, зеленый цветовая конфигурация
• IP50 защита корпуса

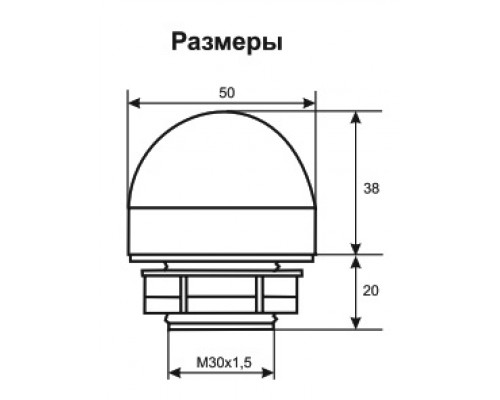

Конструктивно при выборе необходимо учитывать геометрию корпуса и условия эксплуатации: Корпус: 50 мм; степень защиты: IP50; подключение: Кабель; температура: -20...50 °C. Эти параметры определяют, где маячок можно установить и какое подключение будет удобнее при обслуживании.

Технические характеристики:

• Серия: SL82
• Напряжение питания, В: 24 DC
• Пылевлагозащита: IP50
• Режим работы: Постоянное свечение / Зуммер
• Количество сегментов: 1
• Звуковая сигнализация: да
• Громкость зуммера Max, дБ: 80
• Тип плафона: Гладкий
• Форма плафона: Куполообразный
• Температура эксплуатации Max, °C: 50
• Температура эксплуатации Min, °C: -20
• Соединение: Кабель
• Размер цилиндрического корпуса, мм: 50
• Цвета сегментов: Красный, желтый, зеленый

Как читать конфигурацию и выбирать замену:

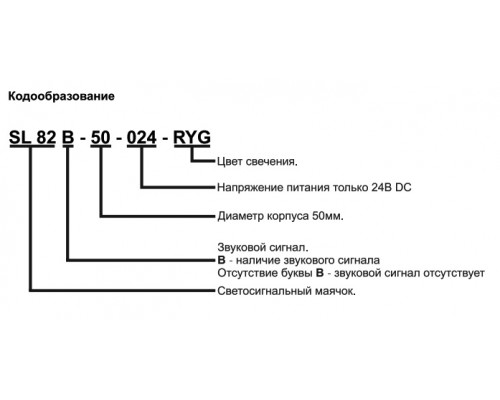

Для этой карточки ключевыми идентификаторами являются серия SL82 и полный артикул Проблесковый маячок INNOCONT SL82B-50-024-RYG. Обозначение нельзя сокращать до одного цвета или диаметра: в пределах одной серии могут существовать разные напряжения, режимы, количество сегментов и варианты подключения. Постоянное свечение удобно для индикации устойчивого состояния оборудования без дополнительной временной модуляции.

Область применения:

• станки и автоматизированные линии
• шкафы управления и промышленная автоматика
• насосные, вентиляционные и технологические установки
• участки, где оператору требуется быстро различать рабочее, предупредительное или аварийное состояние

Как подобрать светосигнальный маячок
Проверка питания, режима, сегментов, защиты, подключения и механического монтажа

Проверка перед заказом:

• Сначала сопоставляют напряжение питания маячка с выходным напряжением цепи управления; AC и DC исполнения нельзя считать взаимозаменяемыми.
• Затем проверяют тип и количество световых сегментов: одноцветная модель решает задачу простой индикации, многоцветная позволяет кодировать несколько состояний оборудования.
• Для вращающегося или мигающего исполнения необходимо проверить, соответствует ли режим алгоритму сигнализации контроллера и требуемой визуальной заметности.
• Звуковой канал является частью конкретного исполнения: максимальная громкость 80 дБ. Поэтому при замене следует проверить не только питание света, но и требования к звуковой сигнализации.
• Степень защиты IP50 определяет пригодность для конкретной зоны установки; наличие IP не заменяет требования к правильному монтажу разъёма и вводу кабеля.
• Вариант подключения «Кабель» следует сопоставлять с имеющейся проводкой и способом быстрого отключения оборудования.
• Диаметр корпуса 50 мм нужно учитывать при выборе монтажного отверстия, кронштейна и свободного пространства вокруг световой части.
• При замене уже установленного маячка желательно сверять полный артикул, а не только цвет: одинаковый цвет может встречаться при разных напряжениях, режимах и способах подключения.

Практическое замечание:

Если маячок устанавливается вместо существующего, сравнивайте минимум пять параметров: напряжение, число и цвета сегментов, режим, подключение и степень защиты. Даже при совпадении диаметра корпуса другая электрическая конфигурация может сделать замену некорректной.
