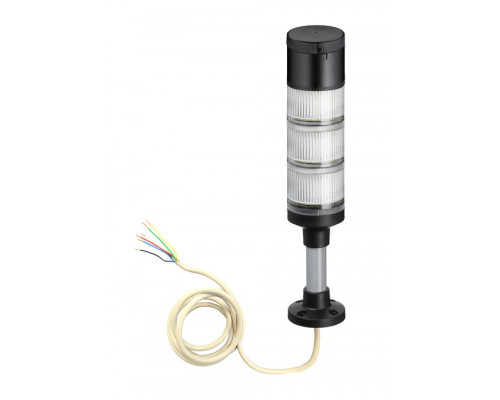

Сигнальная колонна Leuze Electronic A7-V1-MP1-BZ2-S-DS-ROG-T-100

Сигнальная колонна Leuze Electronic A7-V1-MP1-BZ2-S-DS-ROG-T-100

Leuze Electronic — производитель данного исполнения. Артикул A7-V1-MP1-BZ2-S-DS-ROG-T-100 следует использовать как основной идентификатор при подборе, заказе и замене изделия.

Сигнальная колонна Leuze Electronic серии A7 является элементом промышленной световой сигнализации. В зависимости от исполнения могут применяться световые и акустические элементы; ниже приведены только параметры конкретного артикула.

Для артикула A7-V1-MP1-BZ2-S-DS-ROG-T-100 в карточке заданы следующие основные параметры: питание 24 DC, 3 световых сегмента, источник света — светодиоды и цвета сегментов — Белый.

Режим работы — Постоянное свечение. Практически это означает постоянное свечение соответствующего светового сегмента. Выбранный режим определяет, каким образом оператор получает визуальный сигнал о состоянии оборудования.

Светодиодный источник света позволяет формировать хорошо различимый локальный сигнал без перехода к характеристикам ламповых исполнений. Конкретная цветовая конфигурация и режим отображения определяются данными данного артикула.

Степень защиты корпуса составляет IP66. При выборе места установки ее следует сопоставить с фактическим воздействием пыли, влаги и воды. Значение IP относится к конкретной конфигурации изделия и не должно автоматически переноситься на другие модели той же серии.

Габаритные параметры данного исполнения: высота H — 347 мм; внешний диаметр — 70 мм. Их необходимо учитывать при размещении колонны на станке, шкафу, стойке или другом элементе оборудования, чтобы не создавать помех для кабелей, ограждений и других компонентов.

Способ подключения — кабель; длина кабеля — 1,5 м. При замене изделия необходимо сопоставлять фактическую схему подключения с новой моделью, даже если внешние размеры колонн совпадают.

Материал указан как Алюминий. Этот параметр следует рассматривать совместно с защитой корпуса и условиями эксплуатации, а не отдельно от остальных конструктивных характеристик.

Звуковая сигнализация предусмотрена; максимальная указанная громкость зуммера — 105 дБ. Акустический сигнал может использоваться совместно со световым для выделения состояния, требующего внимания оператора.

Типовая задача для такого исполнения — раздельной индикации нескольких состояний оборудования с использованием нескольких сегментов с дополнительным акустическим оповещением. Окончательный выбор следует выполнять по электрической схеме, требуемой логике сигналов, механическому месту установки и условиям окружающей среды.

Конструктивные особенности конкретного исполнения:

• Сегментная компоновка: 3 световых сегмента; цвета — Белый.
• Источник света: LED Светодиоды.
• Режим работы: Постоянное свечение.
• Предусмотрена звуковая сигнализация.
• Подключение: кабель.
• Материал корпуса: Алюминий.
• Степень защиты: IP66.

Технические характеристики:

• Серия: A7
• Напряжение питания, В: 24 DC
• Количество сегментов: 3
• Источник света: LED Светодиоды
• Цвета сегментов: Белый
• Режим работы: Постоянное свечение
• Звуковая сигнализация: да
• Громкость зуммера Max, дБ: 105
• Внешний диаметр, мм: 70
• Высота H, мм: 347
• Пылевлагозащита: IP66
• Материал: Алюминий
• Соединение: Кабель
• Длина кабеля, м: 1,5

Как работает индикация:

Конкретный режим этой модели — «Постоянное свечение». Световые сегменты отображают состояние оборудования в соответствии со схемой управления. Если в характеристиках предусмотрен зуммер, акустический канал дополняет визуальный сигнал.

Выбор и подключение:

• Сопоставьте напряжение питания модели (24 DC) с напряжением цепи управления.
• Количество сегментов (3) должно соответствовать требуемому числу состояний индикации.
• Цвета сегментов (Белый) должны соответствовать принятой на объекте логике сигналов.
• Источник света — led светодиоды; при замене проверяйте совместимость именно с этим исполнением.
• Способ подключения — кабель.
• Степень защиты IP66 необходимо сопоставить с условиями окружающей среды.
• Максимальная указанная громкость зуммера — 105 дБ; при выборе места установки учитывайте фактический уровень фонового шума.

Практические рекомендации по подбору и установке

Перед заказом сверяйте артикул и доступные для него технические параметры. При замене колонны важно сопоставить питание, количество и цвета сегментов, режим работы, способ подключения, степень защиты и механические размеры — в той мере, в какой эти параметры указаны для конкретного изделия.

Если характеристика отсутствует в исходных данных конкретной карточки, она не включается в техническое описание. Это позволяет не подменять фактические данные предположением о возможностях изделия.
