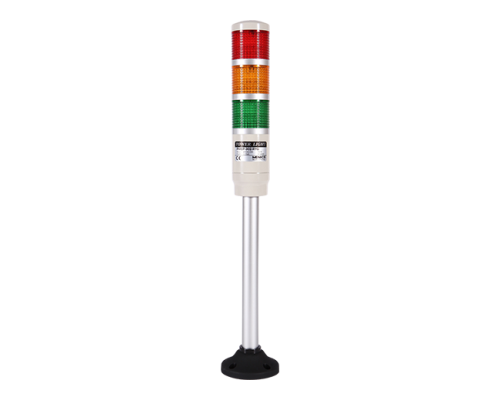

Светодиодная сигнальная колонна Autonics PMEPF-302-RYG

Светодиодная сигнальная колонна Autonics PMEPF-302-RYG

Autonics — производитель данного исполнения. Артикул PMEPF-302-RYG следует использовать как основной идентификатор при подборе, заказе и замене изделия.

Светосигнальная колонна Autonics серии PME предназначена для визуального отображения состояния оборудования. Конкретное исполнение определяется артикулом PMEPF-302-RYG и указанными в карточке электрическими, механическими и эксплуатационными параметрами.

Для артикула PMEPF-302-RYG в карточке заданы следующие основные параметры: питание 24 AC/DC, 3 световых сегмента, источник света — светодиоды и цвета сегментов — Красный, желтый, зеленый.

Режим работы — Постоянное свечение / Мигающее свечение. Практически это означает переключение между постоянным и мигающим отображением. Выбранный режим определяет, каким образом оператор получает визуальный сигнал о состоянии оборудования.

Светодиодный источник света позволяет формировать хорошо различимый локальный сигнал без перехода к характеристикам ламповых исполнений. Конкретная цветовая конфигурация и режим отображения определяются данными данного артикула.

Степень защиты корпуса составляет IP52. При выборе места установки ее следует сопоставить с фактическим воздействием пыли, влаги и воды. Значение IP относится к конкретной конфигурации изделия и не должно автоматически переноситься на другие модели той же серии.

Габаритные параметры данного исполнения: высота H — 363 мм; внешний диаметр — 45 мм. Их необходимо учитывать при размещении колонны на станке, шкафу, стойке или другом элементе оборудования, чтобы не создавать помех для кабелей, ограждений и других компонентов.

Способ подключения — кабель. При замене изделия необходимо сопоставлять фактическую схему подключения с новой моделью, даже если внешние размеры колонн совпадают.

Монтажное исполнение: Только вверх. Перед установкой следует обеспечить жесткое крепление и правильную ориентацию световых сегментов относительно зоны наблюдения.

Типовая задача для такого исполнения — раздельной индикации нескольких состояний оборудования с использованием нескольких сегментов. Окончательный выбор следует выполнять по электрической схеме, требуемой логике сигналов, механическому месту установки и условиям окружающей среды.

Конструктивные особенности конкретного исполнения:

• Сегментная компоновка: 3 световых сегмента; цвета — Красный, желтый, зеленый.
• Источник света: LED Светодиоды.
• Режим работы: Постоянное свечение / Мигающее свечение.
• Подключение: кабель.
• Монтаж: Только вверх.
• Степень защиты: IP52.

Технические характеристики:

• Серия: PME
• Напряжение питания, В: 24 AC/DC
• Количество сегментов: 3
• Источник света: LED Светодиоды
• Цвета сегментов: Красный, желтый, зеленый
• Режим работы: Постоянное свечение / Мигающее свечение
• Внешний диаметр, мм: 45
• Высота H, мм: 363
• Пылевлагозащита: IP52
• Температура эксплуатации Min, °C: -15
• Температура эксплуатации Max, °C: 40
• Монтаж: Только вверх
• Соединение: Кабель

Как работает индикация:

Конкретный режим этой модели — «Постоянное свечение / Мигающее свечение». Световые сегменты отображают состояние оборудования в соответствии со схемой управления. Если в характеристиках предусмотрен зуммер, акустический канал дополняет визуальный сигнал.

Выбор и подключение:

• Сопоставьте напряжение питания модели (24 AC/DC) с напряжением цепи управления.
• Количество сегментов (3) должно соответствовать требуемому числу состояний индикации.
• Цвета сегментов (Красный, желтый, зеленый) должны соответствовать принятой на объекте логике сигналов.
• Источник света — led светодиоды; при замене проверяйте совместимость именно с этим исполнением.
• Способ подключения — кабель.
• Степень защиты IP52 необходимо сопоставить с условиями окружающей среды.
• Монтажное исполнение — только вверх.
• Температура эксплуатации по указанным данным: от -15 до 40 °C.

Практические рекомендации по подбору и установке

Перед заказом сверяйте артикул и доступные для него технические параметры. При замене колонны важно сопоставить питание, количество и цвета сегментов, режим работы, способ подключения, степень защиты и механические размеры — в той мере, в какой эти параметры указаны для конкретного изделия.

Если характеристика отсутствует в исходных данных конкретной карточки, она не включается в техническое описание. Это позволяет не подменять фактические данные предположением о возможностях изделия.
