Светосигнальная колонна Raventek PVO1-224F-RG

Светосигнальная колонна Raventek PVO1-224F-RG

Raventek — производитель данного исполнения. Артикул PVO1-224F-RG следует использовать как основной идентификатор при подборе, заказе и замене изделия.

Светосигнальная колонна Raventek серии PVO1 предназначена для локальной индикации состояния оборудования. Конкретное исполнение определяется артикулом, количеством сегментов, цветами, режимом работы, питанием и механическими параметрами.

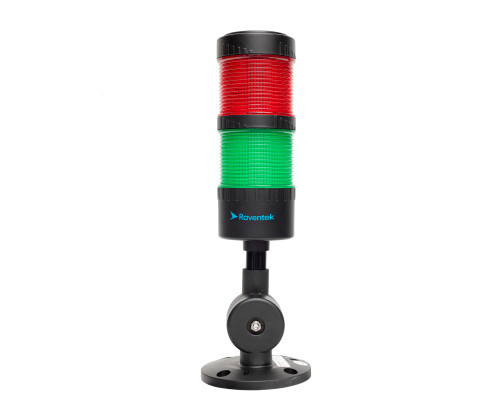

Для артикула PVO1-224F-RG в карточке заданы следующие основные параметры: питание 24 DC, 2 световых сегмента, источник света — светодиоды и цвета сегментов — Красный, зеленый.

Режим работы — Постоянное свечение / Зуммер. Практически это означает сочетание постоянной световой индикации и звукового сигнала. Выбранный режим определяет, каким образом оператор получает визуальный сигнал о состоянии оборудования.

Светодиодный источник света позволяет формировать хорошо различимый локальный сигнал без перехода к характеристикам ламповых исполнений. Конкретная цветовая конфигурация и режим отображения определяются данными данного артикула.

Степень защиты корпуса составляет IP65. При выборе места установки ее следует сопоставить с фактическим воздействием пыли, влаги и воды. Значение IP относится к конкретной конфигурации изделия и не должно автоматически переноситься на другие модели той же серии.

Габаритные параметры данного исполнения: высота H — 273 мм; внешний диаметр — 64 мм. Их необходимо учитывать при размещении колонны на станке, шкафу, стойке или другом элементе оборудования, чтобы не создавать помех для кабелей, ограждений и других компонентов.

Способ подключения — кабель; длина кабеля — 0,38 м. При замене изделия необходимо сопоставлять фактическую схему подключения с новой моделью, даже если внешние размеры колонн совпадают.

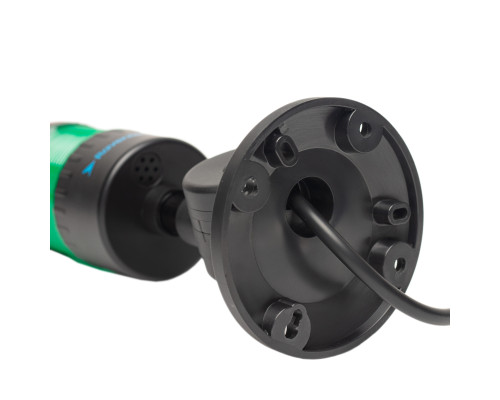

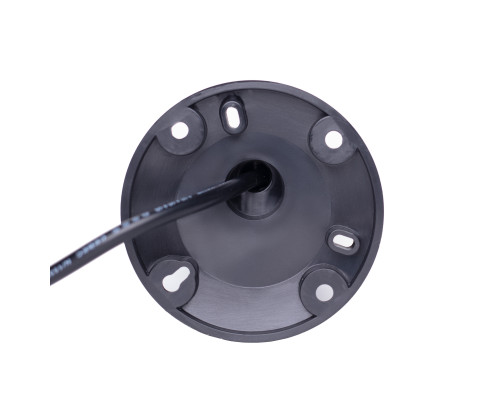

Монтажное исполнение: Складной. Перед установкой следует обеспечить жесткое крепление и правильную ориентацию световых сегментов относительно зоны наблюдения.

Материал указан как Пластик. Этот параметр следует рассматривать совместно с защитой корпуса и условиями эксплуатации, а не отдельно от остальных конструктивных характеристик.

Звуковая сигнализация предусмотрена; максимальная указанная громкость зуммера — 80 дБ. Акустический сигнал может использоваться совместно со световым для выделения состояния, требующего внимания оператора.

Типовая задача для такого исполнения — локальная визуальная индикация состояния оборудования с дополнительным акустическим оповещением. Окончательный выбор следует выполнять по электрической схеме, требуемой логике сигналов, механическому месту установки и условиям окружающей среды.

Конструктивные особенности конкретного исполнения:

• Сегментная компоновка: 2 световых сегмента; цвета — Красный, зеленый.
• Источник света: LED Светодиоды.
• Режим работы: Постоянное свечение / Зуммер.
• Предусмотрена звуковая сигнализация.
• Подключение: кабель.
• Монтаж: Складной.
• Материал корпуса: Пластик.
• Степень защиты: IP65.

Технические характеристики:

• Серия: PVO1
• Напряжение питания, В: 24 DC
• Количество сегментов: 2
• Источник света: LED Светодиоды
• Цвета сегментов: Красный, зеленый
• Режим работы: Постоянное свечение / Зуммер
• Звуковая сигнализация: да
• Громкость зуммера Max, дБ: 80
• Внешний диаметр, мм: 64
• Высота H, мм: 273
• Пылевлагозащита: IP65
• Температура эксплуатации Min, °C: -25
• Температура эксплуатации Max, °C: 55
• Материал: Пластик
• Монтаж: Складной
• Соединение: Кабель
• Длина кабеля, м: 0,38

Как работает индикация:

Конкретный режим этой модели — «Постоянное свечение / Зуммер». Световые сегменты отображают состояние оборудования в соответствии со схемой управления. Если в характеристиках предусмотрен зуммер, акустический канал дополняет визуальный сигнал.

Выбор и подключение:

• Сопоставьте напряжение питания модели (24 DC) с напряжением цепи управления.
• Количество сегментов (2) должно соответствовать требуемому числу состояний индикации.
• Цвета сегментов (Красный, зеленый) должны соответствовать принятой на объекте логике сигналов.
• Источник света — led светодиоды; при замене проверяйте совместимость именно с этим исполнением.
• Способ подключения — кабель.
• Степень защиты IP65 необходимо сопоставить с условиями окружающей среды.
• Монтажное исполнение — складной.
• Температура эксплуатации по указанным данным: от -25 до 55 °C.
• Максимальная указанная громкость зуммера — 80 дБ; при выборе места установки учитывайте фактический уровень фонового шума.

Практические рекомендации по подбору и установке

Перед заказом сверяйте артикул и доступные для него технические параметры. При замене колонны важно сопоставить питание, количество и цвета сегментов, режим работы, способ подключения, степень защиты и механические размеры — в той мере, в какой эти параметры указаны для конкретного изделия.

Если характеристика отсутствует в исходных данных конкретной карточки, она не включается в техническое описание. Это позволяет не подменять фактические данные предположением о возможностях изделия.
