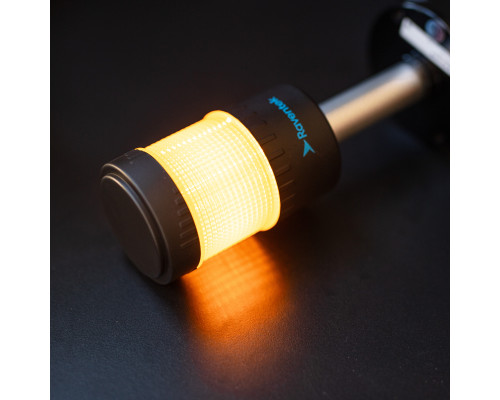

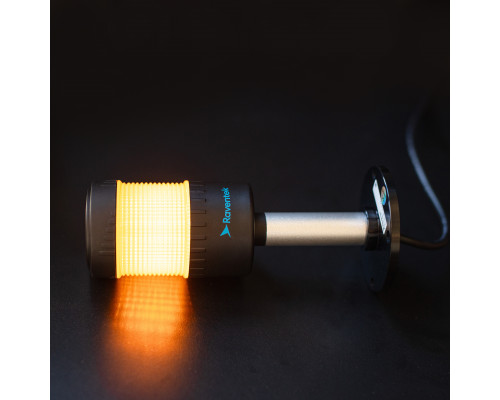

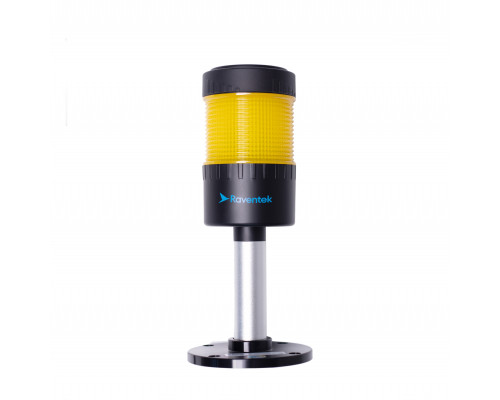

Светосигнальная колонна Raventek PVO2-124B-Y

Светосигнальная колонна Raventek PVO2-124B-Y

Raventek — производитель данного исполнения. Артикул PVO2-124B-Y следует использовать как основной идентификатор при подборе, заказе и замене изделия.

Светосигнальная колонна Raventek серии PVO2 предназначена для локальной индикации состояния оборудования. Конкретное исполнение определяется артикулом, количеством сегментов, цветами, режимом работы, питанием и механическими параметрами.

Для артикула PVO2-124B-Y в карточке заданы следующие основные параметры: питание 24 DC, 1 световой сегмент, источник света — светодиоды и цвета сегментов — Желтый.

Режим работы — Постоянное свечение. Практически это означает постоянное свечение соответствующего светового сегмента. Выбранный режим определяет, каким образом оператор получает визуальный сигнал о состоянии оборудования.

Светодиодный источник света позволяет формировать хорошо различимый локальный сигнал без перехода к характеристикам ламповых исполнений. Конкретная цветовая конфигурация и режим отображения определяются данными данного артикула.

Степень защиты корпуса составляет IP65. При выборе места установки ее следует сопоставить с фактическим воздействием пыли, влаги и воды. Значение IP относится к конкретной конфигурации изделия и не должно автоматически переноситься на другие модели той же серии.

Габаритные параметры данного исполнения: высота H — 215 мм; внешний диаметр — 64 мм. Их необходимо учитывать при размещении колонны на станке, шкафу, стойке или другом элементе оборудования, чтобы не создавать помех для кабелей, ограждений и других компонентов.

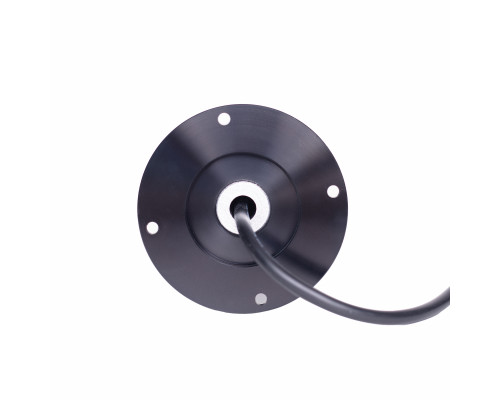

Способ подключения — кабель; длина кабеля — 0,38 м. При замене изделия необходимо сопоставлять фактическую схему подключения с новой моделью, даже если внешние размеры колонн совпадают.

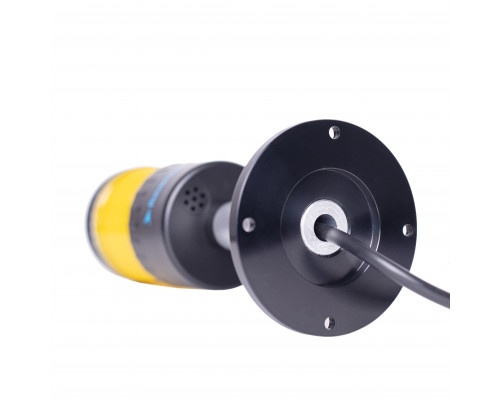

Монтажное исполнение: Прямой. Перед установкой следует обеспечить жесткое крепление и правильную ориентацию световых сегментов относительно зоны наблюдения.

Материал указан как Пластик. Этот параметр следует рассматривать совместно с защитой корпуса и условиями эксплуатации, а не отдельно от остальных конструктивных характеристик.

Типовая задача для такого исполнения — локальная визуальная индикация состояния оборудования. Окончательный выбор следует выполнять по электрической схеме, требуемой логике сигналов, механическому месту установки и условиям окружающей среды.

Конструктивные особенности конкретного исполнения:

• Сегментная компоновка: 1 световой сегмент; цвета — Желтый.
• Источник света: LED Светодиоды.
• Режим работы: Постоянное свечение.
• Подключение: кабель.
• Монтаж: Прямой.
• Материал корпуса: Пластик.
• Степень защиты: IP65.

Технические характеристики:

• Серия: PVO2
• Напряжение питания, В: 24 DC
• Количество сегментов: 1
• Источник света: LED Светодиоды
• Цвета сегментов: Желтый
• Режим работы: Постоянное свечение
• Внешний диаметр, мм: 64
• Высота H, мм: 215
• Пылевлагозащита: IP65
• Температура эксплуатации Min, °C: -25
• Температура эксплуатации Max, °C: 55
• Материал: Пластик
• Монтаж: Прямой
• Соединение: Кабель
• Длина кабеля, м: 0,38

Как работает индикация:

Конкретный режим этой модели — «Постоянное свечение». Световые сегменты отображают состояние оборудования в соответствии со схемой управления. Если в характеристиках предусмотрен зуммер, акустический канал дополняет визуальный сигнал.

Выбор и подключение:

• Сопоставьте напряжение питания модели (24 DC) с напряжением цепи управления.
• Количество сегментов (1) должно соответствовать требуемому числу состояний индикации.
• Цвета сегментов (Желтый) должны соответствовать принятой на объекте логике сигналов.
• Источник света — led светодиоды; при замене проверяйте совместимость именно с этим исполнением.
• Способ подключения — кабель.
• Степень защиты IP65 необходимо сопоставить с условиями окружающей среды.
• Монтажное исполнение — прямой.
• Температура эксплуатации по указанным данным: от -25 до 55 °C.

Практические рекомендации по подбору и установке

Перед заказом сверяйте артикул и доступные для него технические параметры. При замене колонны важно сопоставить питание, количество и цвета сегментов, режим работы, способ подключения, степень защиты и механические размеры — в той мере, в какой эти параметры указаны для конкретного изделия.

Если характеристика отсутствует в исходных данных конкретной карточки, она не включается в техническое описание. Это позволяет не подменять фактические данные предположением о возможностях изделия.
