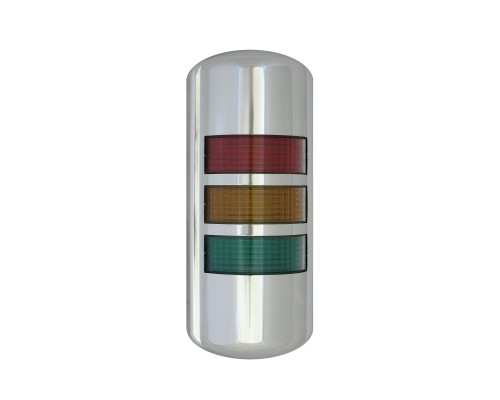

Сигнальная колонна INNOCONT TFL50B-024-RYG

Сигнальная колонна INNOCONT TFL50B-024-RYG

INNOCONT — производитель данного исполнения. Артикул TFL50B-024-RYG следует использовать как основной идентификатор при подборе, заказе и замене изделия.

Сигнальная колонна INNOCONT серии TFL50B предназначена для визуальной индикации состояния оборудования. Конкретная комбинация сегментов, режимов, питания и акустической функции определяется артикулом.

Для артикула TFL50B-024-RYG в карточке заданы следующие основные параметры: питание 24 DC, 3 световых сегмента, источник света — светодиоды и цвета сегментов — Красный, желтый, зеленый.

Режим работы — Постоянное свечение / Мигающее свечение / Зуммер. Практически это означает сочетание постоянной и мигающей световой индикации со звуковым сигналом. Выбранный режим определяет, каким образом оператор получает визуальный сигнал о состоянии оборудования.

Светодиодный источник света позволяет формировать хорошо различимый локальный сигнал без перехода к характеристикам ламповых исполнений. Конкретная цветовая конфигурация и режим отображения определяются данными данного артикула.

Степень защиты корпуса составляет IP54. При выборе места установки ее следует сопоставить с фактическим воздействием пыли, влаги и воды. Значение IP относится к конкретной конфигурации изделия и не должно автоматически переноситься на другие модели той же серии.

Способ подключения — кабель; длина кабеля — 0,5 м. При замене изделия необходимо сопоставлять фактическую схему подключения с новой моделью, даже если внешние размеры колонн совпадают.

Звуковая сигнализация предусмотрена; максимальная указанная громкость зуммера — 80 дБ. Акустический сигнал может использоваться совместно со световым для выделения состояния, требующего внимания оператора.

Типовая задача для такого исполнения — раздельной индикации нескольких состояний оборудования с использованием нескольких сегментов с дополнительным акустическим оповещением. Окончательный выбор следует выполнять по электрической схеме, требуемой логике сигналов, механическому месту установки и условиям окружающей среды.

Конструктивные особенности конкретного исполнения:

• Сегментная компоновка: 3 световых сегмента; цвета — Красный, желтый, зеленый.
• Источник света: LED Светодиоды.
• Режим работы: Постоянное свечение / Мигающее свечение / Зуммер.
• Предусмотрена звуковая сигнализация.
• Подключение: кабель.
• Степень защиты: IP54.

Технические характеристики:

• Серия: TFL50B
• Напряжение питания, В: 24 DC
• Количество сегментов: 3
• Источник света: LED Светодиоды
• Цвета сегментов: Красный, желтый, зеленый
• Режим работы: Постоянное свечение / Мигающее свечение / Зуммер
• Звуковая сигнализация: да
• Громкость зуммера Max, дБ: 80
• Пылевлагозащита: IP54
• Температура эксплуатации Min, °C: -20
• Температура эксплуатации Max, °C: 50
• Соединение: Кабель
• Длина кабеля, м: 0,5

Как работает индикация:

Конкретный режим этой модели — «Постоянное свечение / Мигающее свечение / Зуммер». Световые сегменты отображают состояние оборудования в соответствии со схемой управления. Если в характеристиках предусмотрен зуммер, акустический канал дополняет визуальный сигнал.

Выбор и подключение:

• Сопоставьте напряжение питания модели (24 DC) с напряжением цепи управления.
• Количество сегментов (3) должно соответствовать требуемому числу состояний индикации.
• Цвета сегментов (Красный, желтый, зеленый) должны соответствовать принятой на объекте логике сигналов.
• Источник света — led светодиоды; при замене проверяйте совместимость именно с этим исполнением.
• Способ подключения — кабель.
• Степень защиты IP54 необходимо сопоставить с условиями окружающей среды.
• Температура эксплуатации по указанным данным: от -20 до 50 °C.
• Максимальная указанная громкость зуммера — 80 дБ; при выборе места установки учитывайте фактический уровень фонового шума.

Практические рекомендации по подбору и установке

Перед заказом сверяйте артикул и доступные для него технические параметры. При замене колонны важно сопоставить питание, количество и цвета сегментов, режим работы, способ подключения, степень защиты и механические размеры — в той мере, в какой эти параметры указаны для конкретного изделия.

Если характеристика отсутствует в исходных данных конкретной карточки, она не включается в техническое описание. Это позволяет не подменять фактические данные предположением о возможностях изделия.
