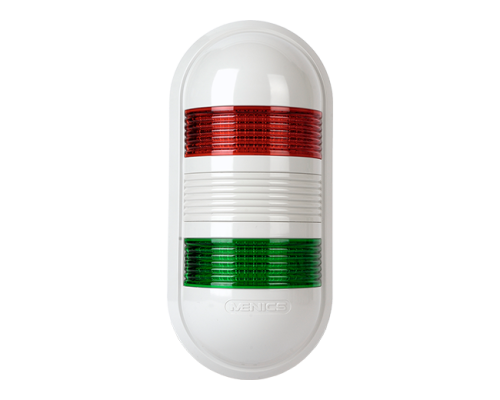

Светосигнальная лампа Autonics PWEB-202-RG

Светосигнальная лампа Autonics PWEB-202-RG

Светосигнальная лампа Autonics PWEB-202-RG - светосигнальное устройство Autonics серии PWE, предназначенное для визуальной индикации состояния промышленного оборудования. Для данной карточки важно не только количество цветов, но и сочетание питания, режима работы, степени защиты и способа монтажа. Многоцветной индикации по каналам красный, зеленый, что позволяет передавать несколько независимых состояний оборудования.

В этой модели используется светодиоды и призматический плафон. Корпус рассчитан на настенную установку, соединение выполнено через кабель, а номинальное питание составляет 24 AC/DC. Такое исполнение удобно для установки непосредственно на корпус станка, шкаф или панель, где требуется компактный сигнализатор без отдельной вертикальной колонны.

Наличие зуммера добавляет к визуальному каналу звуковое оповещение; это полезно в шумной или визуально насыщенной зоне оборудования. IP52 указывает на более ограниченное применение по влаге, поэтому такую модель не следует автоматически заменять исполнением IP65 в открытой зоне или рядом с интенсивным воздействием воды. Рабочий температурный диапазон данной позиции составляет -20...40 °C, поэтому при наружной или горячей установке необходимо сопоставить фактическую температуру зоны монтажа с паспортным диапазоном.

Что определяет выбор этой модели:

• При замене необходимо проверить, что источник питания действительно допускает указанное AC/DC-напряжение; нельзя автоматически заменять низковольтную модель исполнением 90-240 VAC.
• Количество сегментов и порядок цветов необходимо сопоставлять с логикой управления: цветовой канал является частью функциональной схемы сигнализации, а не только элементом внешнего оформления.
• Зуммер имеет заявленную максимальную громкость 80 дБ; при проектировании системы следует учитывать реальный уровень шума на рабочем месте и расстояние до оператора.
• IP52 требует более аккуратного выбора места установки: наличие пыли и влаги необходимо оценивать по реальным условиям шкафа или станка, а не только по факту внутреннего монтажа.

Технические характеристики:

• Серия: PWE
• Питание: 24 AC/DC
• Степень защиты: IP52
• Режим работы: Постоянное свечение / Зуммер
• Количество сегментов: 2
• Источник света: Светодиоды
• Цвет плафонов: Красный, зеленый
• Тип плафона: Призматический
• Температура эксплуатации: -20...40 °C
• Монтаж: Настенный
• Соединение: Кабель
• Размер цилиндрического корпуса: 90 мм
• Цвет корпуса: белый
• Максимальная громкость зуммера: 80 дБ

Конструкция и принцип индикации:

Сигнализатор преобразует электрический сигнал управления в визуальный сигнал выбранного цвета. В данной модели предусмотрено 2 сегмент(а/ов), поэтому её функциональная роль определяется числом независимых световых зон. Использование призматического плафона обеспечивает визуально заметный световой рисунок при наблюдении с разных направлений. Корпус имеет размер цилиндрической части 90 мм и рассчитан на настенный.

Серия PWE Autonics представляет собой тонкопрофильные светосигнальные устройства для настенного монтажа. В зависимости от конкретной модификации серия включает постоянное и мигающее свечение, варианты со звуковой сигнализацией, а также исполнения на 12/24 VAC/DC и 90-240 VAC. Геометрия семейства - W90×D25×H194 мм для опубликованных моделей этой линейки; конкретное исполнение следует сверять по артикулу.

Область применения:

• станки с ЧПУ и автоматические линии с многоступенчатой индикацией состояния
• оборудование, где визуального сигнала недостаточно и требуется звуковое привлечение внимания
• промышленная автоматизация, панели и корпуса оборудования с настенным размещением сигнализатора

Как подобрать светосигнальную лампу Autonics
Проверка питания, цветов, режимов, защиты и монтажа конкретной модели

Что проверить перед заказом:

• Сверить напряжение питания и тип сети с выходом ПЛК, реле или блока питания.
• Проверить количество независимых световых сегментов и соответствие цветов принятой на объекте логике сигнализации.
• Уточнить, нужен ли постоянный свет, мигание и/или звуковой сигнал.
• Проверить степень защиты с учётом пыли, влаги, СОЖ и способа ввода кабеля.
• Сверить габариты корпуса и место для настенного монтажа.
• Проверить температурный диапазон непосредственно в точке установки.
• При замене существующей модели сравнить не только напряжение, но и режимы, число сегментов, подключение и IP.
• Для серии PWE Autonics предусмотрено компактное настенное исполнение; производитель отдельно указывает вертикальный и горизонтальный монтаж для семейства PWE.

Практический комментарий по модели:

Многоцветной индикации по каналам красный, зеленый, что позволяет передавать несколько независимых состояний оборудования. Для этой конкретной позиции критичны сочетание 24 AC/DC, Постоянное свечение / Зуммер, IP52 и 2 сегмент(а/ов). Поэтому при замене уже установленного сигнализатора рекомендуется сопоставлять артикулы по всей комбинации параметров, а не выбирать ближайший по внешнему виду.
