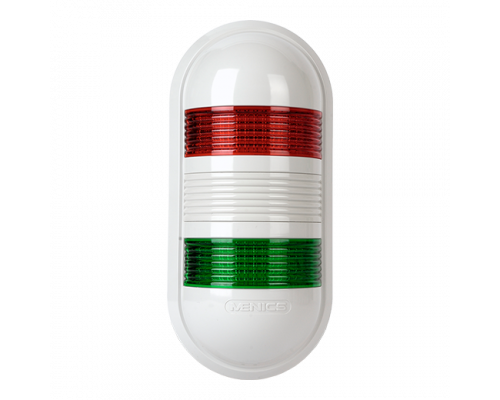

Светосигнальная лампа Autonics PWEZ-202-RG

Светосигнальная лампа Autonics PWEZ-202-RG

Светосигнальная лампа Autonics PWEZ-202-RG - светосигнальное устройство Autonics серии PWE, предназначенное для визуальной индикации состояния промышленного оборудования. Для данной карточки важно не только количество цветов, но и сочетание питания, режима работы, степени защиты и способа монтажа. Многоцветной индикации по каналам красный, зеленый, что позволяет передавать несколько независимых состояний оборудования.

В этой модели используется светодиоды и призматический плафон. Корпус рассчитан на настенную установку, соединение выполнено через кабель, а номинальное питание составляет 24 AC/DC. Такое исполнение удобно для установки непосредственно на корпус станка, шкаф или панель, где требуется компактный сигнализатор без отдельной вертикальной колонны.

Мигающий режим дополнительно сопровождается звуковой сигнализацией, поэтому модель может использоваться для выделения события, которое оператор должен заметить не только визуально. IP52 указывает на более ограниченное применение по влаге, поэтому такую модель не следует автоматически заменять исполнением IP65 в открытой зоне или рядом с интенсивным воздействием воды. Рабочий температурный диапазон данной позиции составляет -20...40 °C, поэтому при наружной или горячей установке необходимо сопоставить фактическую температуру зоны монтажа с паспортным диапазоном.

Что определяет выбор этой модели:

• При замене необходимо проверить, что источник питания действительно допускает указанное AC/DC-напряжение; нельзя автоматически заменять низковольтную модель исполнением 90-240 VAC.
• Количество сегментов и порядок цветов необходимо сопоставлять с логикой управления: цветовой канал является частью функциональной схемы сигнализации, а не только элементом внешнего оформления.
• Зуммер имеет заявленную максимальную громкость 80 дБ; при проектировании системы следует учитывать реальный уровень шума на рабочем месте и расстояние до оператора.
• IP52 требует более аккуратного выбора места установки: наличие пыли и влаги необходимо оценивать по реальным условиям шкафа или станка, а не только по факту внутреннего монтажа.

Технические характеристики:

• Серия: PWE
• Питание: 24 AC/DC
• Степень защиты: IP52
• Режим работы: Постоянное свечение / Мигающее свечение / Зуммер
• Количество сегментов: 2
• Источник света: Светодиоды
• Цвет плафонов: Красный, зеленый
• Тип плафона: Призматический
• Температура эксплуатации: -20...40 °C
• Монтаж: Настенный
• Соединение: Кабель
• Размер цилиндрического корпуса: 90 мм
• Цвет корпуса: белый
• Максимальная громкость зуммера: 80 дБ

Конструкция и принцип индикации:

Сигнализатор преобразует электрический сигнал управления в визуальный сигнал выбранного цвета. В данной модели предусмотрено 2 сегмент(а/ов), поэтому её функциональная роль определяется числом независимых световых зон. Использование призматического плафона обеспечивает визуально заметный световой рисунок при наблюдении с разных направлений. Корпус имеет размер цилиндрической части 90 мм и рассчитан на настенный.

Серия PWE Autonics представляет собой тонкопрофильные светосигнальные устройства для настенного монтажа. В зависимости от конкретной модификации серия включает постоянное и мигающее свечение, варианты со звуковой сигнализацией, а также исполнения на 12/24 VAC/DC и 90-240 VAC. Геометрия семейства - W90×D25×H194 мм для опубликованных моделей этой линейки; конкретное исполнение следует сверять по артикулу.

Область применения:

• станки с ЧПУ и автоматические линии с многоступенчатой индикацией состояния
• оборудование, где визуального сигнала недостаточно и требуется звуковое привлечение внимания
• предупредительная и аварийная сигнализация событий, требующих быстрого внимания оператора
• промышленная автоматизация, панели и корпуса оборудования с настенным размещением сигнализатора

Как подобрать светосигнальную лампу Autonics
Проверка питания, цветов, режимов, защиты и монтажа конкретной модели

Что проверить перед заказом:

• Сверить напряжение питания и тип сети с выходом ПЛК, реле или блока питания.
• Проверить количество независимых световых сегментов и соответствие цветов принятой на объекте логике сигнализации.
• Уточнить, нужен ли постоянный свет, мигание и/или звуковой сигнал.
• Проверить степень защиты с учётом пыли, влаги, СОЖ и способа ввода кабеля.
• Сверить габариты корпуса и место для настенного монтажа.
• Проверить температурный диапазон непосредственно в точке установки.
• При замене существующей модели сравнить не только напряжение, но и режимы, число сегментов, подключение и IP.
• Для серии PWE Autonics предусмотрено компактное настенное исполнение; производитель отдельно указывает вертикальный и горизонтальный монтаж для семейства PWE.

Практический комментарий по модели:

Многоцветной индикации по каналам красный, зеленый, что позволяет передавать несколько независимых состояний оборудования. Для этой конкретной позиции критичны сочетание 24 AC/DC, Постоянное свечение / Мигающее свечение / Зуммер, IP52 и 2 сегмент(а/ов). Поэтому при замене уже установленного сигнализатора рекомендуется сопоставлять артикулы по всей комбинации параметров, а не выбирать ближайший по внешнему виду.
