Как выбрать кабель-канал (энергоцепь) для оборудования

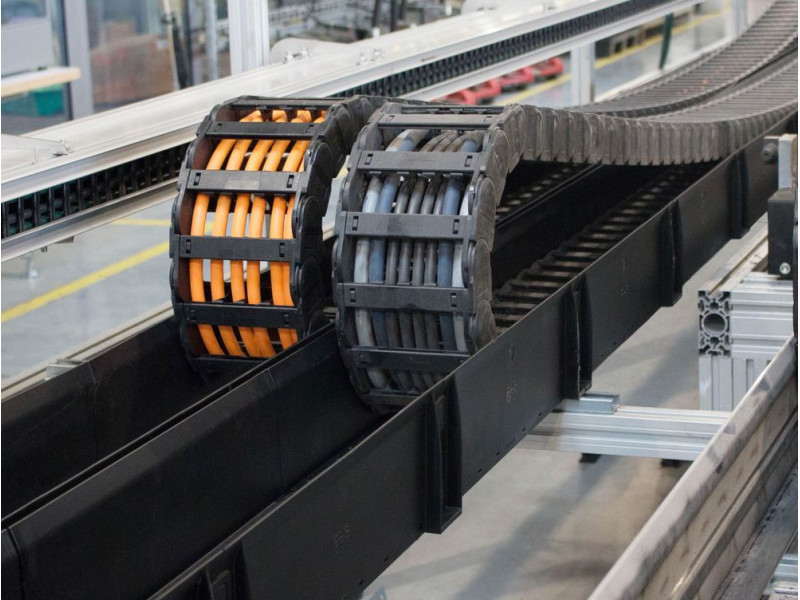

Что такое кабель-канал и энергоцепь

Для чего нужна энергоцепь

Основная задача кабельной цепи — обеспечить контролируемое перемещение кабелей и шлангов вместе с подвижным узлом оборудования.

При отсутствии энергоцепи кабель при многократном перемещении может перегибаться в случайных местах, перетираться о конструкцию станка или подвергаться чрезмерному растяжению.

Энергоцепь позволяет:

• защитить кабели от механических повреждений;
• контролировать радиус изгиба;
• организовать кабели внутри подвижного механизма;
• отделить силовые и сигнальные линии;
• снизить риск запутывания кабелей;
• обеспечить повторяемую траекторию движения;
• упростить обслуживание оборудования.

Где применяются кабельные цепи

Как выбрать энергоцепь

Чтобы правильно выбрать кабель-канал для станка или другого оборудования, необходимо последовательно определить несколько параметров.

Наиболее важными являются:

• размер внутреннего пространства;
• минимальный радиус изгиба;
• длина хода;
• скорость перемещения;
• ускорение;
• масса кабелей и шлангов;
• способ монтажа;
• условия эксплуатации.

Выбор только по ширине цепи или внешнему размеру является неправильным подходом. Необходимо подобрать энергоцепь как единую систему вместе с кабелями, шлангами и механизмом их движения.

Как подобрать размер энергоцепи

Размер энергоцепи определяется прежде всего внутренним пространством, необходимым для размещения кабелей и шлангов.

При подборе необходимо учитывать не только диаметр самого толстого кабеля, но и общую компоновку всей трассы.

Как правильно рассчитать внутреннюю ширину энергоцепи

Внутренняя ширина кабель-канала определяется составом кабелей и шлангов, которые должны находиться внутри.

При этом важно учитывать не только их суммарный диаметр, но и способ размещения.

Если в цепи находятся несколько кабелей различного диаметра, необходимо предусмотреть пространство для их свободного движения и, при необходимости, установить внутренние разделители.

Для сложных трасс рекомендуется заранее определить фактическую схему расположения каждого кабеля и проверить ее по каталогу выбранной серии энергоцепи.

Радиус изгиба энергоцепи

Радиус изгиба — один из важнейших параметров при выборе кабельной цепи.

Он определяет минимальный радиус, по которому может изгибаться цепь и находящиеся внутри нее кабели.

Главным ограничением обычно является наиболее жесткий элемент внутри цепи — например, силовой кабель, специальный кабель для цепных систем, пневматический или гидравлический шланг.

Как определить необходимый радиус изгиба

Предположим, что производитель кабеля указывает минимальный динамический радиус изгиба R = 100 мм.

В таком случае энергоцепь должна иметь подходящий радиус изгиба, обеспечивающий соблюдение требования данного кабеля.

Если внутри находятся несколько кабелей с разными допустимыми радиусами, ориентироваться необходимо на кабель с наиболее жесткими требованиями.

Поэтому правильный подбор начинается не с энергоцепи, а с анализа всех кабелей и шлангов, которые должны в ней находиться.

Как длина хода влияет на выбор энергоцепи

Длина хода — это расстояние, на которое перемещается подвижная часть оборудования.

Чем больше длина хода, тем большее значение имеют собственная масса цепи, масса кабелей, схема движения и способ поддержки рабочей ветви.

Для длинных перемещений могут применяться:

• направляющие;
• опорные поверхности;
• роликовые системы;
• специальные конструкции энергоцепей;
• системы с увеличенной длиной самонесущего пролета.

Конкретная допустимая длина свободного пролета зависит от серии цепи, ее размера, массы содержимого и параметров движения.

Что такое самонесущий пролет энергоцепи

Самонесущий пролет — это участок энергоцепи, который способен перемещаться без дополнительной поддержки.

Чем больше масса кабелей и длина пролета, тем выше нагрузка на звенья цепи. При превышении допустимой длины может появиться провисание.

Поэтому при длинном ходе необходимо проверять в каталоге производителя:

• максимальную длину самонесущего участка;
• допустимую массу кабелей на метр;
• скорость перемещения;
• ускорение;
• допустимый радиус изгиба.

Допустимая масса кабелей в энергоцепи

Нельзя назвать одну универсальную величину допустимой массы кабелей на метр для всех энергоцепей.

Этот параметр зависит от конкретной конструкции и связан с:

• размерами цепи;
• материалом звеньев;
• длиной свободного пролета;
• радиусом изгиба;
• скоростью движения;
• ускорением;
• конструкцией опорной поверхности.

Поэтому при подборе необходимо использовать графики и таблицы конкретного производителя.

Открытая или закрытая энергоцепь

Выбор между открытой и закрытой конструкцией зависит от условий эксплуатации и требований к обслуживанию. Для станка с большим количеством металлической стружки закрытая энергоцепь может обеспечить дополнительную защиту кабелей.

Пластиковая или металлическая энергоцепь

Материал энергоцепи выбирают в зависимости от нагрузки, скорости, окружающей среды и требований к конструкции.

Какие кабели можно укладывать в энергоцепь

В зависимости от конструкции кабельная цепь может использоваться для различных коммуникаций.

• силовые кабели;
• кабели управления;
• сигнальные кабели;
• кабели энкодеров;
• пневматические шланги;
• гидравлические шланги;
• комбинированные трассы.

При этом кабель должен быть предназначен для соответствующего режима динамического изгиба. Обычный стационарный кабель не обязательно подходит для постоянного перемещения даже при правильном радиусе энергоцепи.

Почему важно использовать кабели для энергоцепей

Кабели для энергоцепей специально рассчитаны на большое количество повторяющихся циклов изгиба.

Обычный монтажный кабель может нормально работать в неподвижной установке, но при постоянном перемещении его жилы, изоляция и оболочка подвергаются циклическим нагрузкам.

Поэтому при проектировании динамической системы необходимо учитывать совместимость кабеля с режимом работы энергоцепи.

Разделители внутри кабельного канала

При наличии нескольких кабелей внутри энергоцепи может потребоваться внутреннее разделение.

Разделители позволяют:

• разнести силовые и сигнальные кабели;
• предотвратить перекрещивание коммуникаций;
• организовать кабели различного диаметра;
• уменьшить взаимное трение;
• обеспечить более стабильное положение кабелей.

Количество и расположение разделителей необходимо выбирать с учетом внутренней ширины и высоты конкретной серии энергоцепи.

Как правильно разместить кабели внутри энергоцепи

Правильная укладка кабелей имеет такое же значение, как и выбор самой цепи.

Кабели не должны быть сильно стянуты между собой или прижаты к стенкам энергоцепи. Необходимо обеспечить возможность свободного движения при каждом цикле.

Для разных типов коммуникаций желательно использовать отдельные зоны. Силовые кабели и чувствительные сигнальные линии при необходимости разделяют перегородками.

Как правильно установить энергоцепь

1. Определите направление движения.
   Цепь должна соответствовать реальной траектории перемещения подвижного узла.
2. Проверьте радиус изгиба.
   Он должен соответствовать самому требовательному кабелю или шлангу внутри цепи.
3. Определите длину цепи.
   Учитывайте длину хода, радиус изгиба и конструкцию креплений.
4. Подберите внутренний размер.
   Проверьте высоту и ширину с учетом всех коммуникаций и необходимых зазоров.
5. Установите разделители.
   Разделите кабели, если этого требует их конструкция или условия работы.
6. Закрепите кабели.
   Кабели должны быть надежно зафиксированы в точках ввода и вывода из цепи.
7. Проверьте свободное движение.
   После монтажа выполните несколько полных циклов перемещения и убедитесь в отсутствии натяжения и заедания.

Как рассчитать длину энергоцепи

Для точного расчета длины необходимо учитывать кинематику конкретной установки и геометрию выбранной цепи.

При этом на итоговую длину влияют:

• длина рабочего хода;
• положение неподвижной точки крепления;
• радиус изгиба;
• длина подвижной ветви;
• конструкция цепи.

Поэтому использовать одну универсальную формулу для всех конструкций неправильно. Производители энергоцепей обычно приводят схемы и расчетные зависимости для конкретной серии.

Энергоцепь для станка ЧПУ

Энергоцепи для станков ЧПУ должны обеспечивать надежное перемещение кабелей при постоянных циклах движения рабочих органов.

При выборе необходимо учитывать:

• ход оси;
• скорость перемещения;
• ускорение;
• количество кабелей;
• диаметр кабелей;
• минимальный радиус изгиба;
• наличие металлической стружки и охлаждающей жидкости;
• необходимость защиты кабелей.

Для металлообрабатывающих станков особое значение может иметь закрытая конструкция, если кабельная трасса находится в зоне интенсивного попадания стружки или технологической жидкости.

Энергоцепь для роботизированного оборудования

В робототехнике требования к кабельной цепи могут быть значительно выше из-за большого количества циклов и сложной траектории движения.

Здесь необходимо учитывать не только длину хода, но и количество циклов, ускорение, радиусы движения и требования к гибкости кабелей.

Для таких систем применяются специальные серии энергоцепей и кабели, рассчитанные на соответствующую динамическую нагрузку.

Основные ошибки при выборе энергоцепи

Ошибка №1. Выбор только по внешнему размеру

Внешний размер цепи не показывает, достаточно ли внутреннего пространства для конкретных кабелей. Подбирать необходимо по внутренним размерам.

Ошибка №2. Недостаточный радиус изгиба

Если минимальный радиус энергоцепи меньше требуемого радиуса кабеля, постоянный изгиб может значительно сократить ресурс кабельной линии.

Ошибка №3. Слишком плотная укладка

Кабели должны иметь необходимое свободное пространство. Чрезмерно плотная укладка повышает риск трения и перегрева.

Ошибка №4. Использование неподходящего кабеля

Даже качественная энергоцепь не компенсирует использование кабеля, который не рассчитан на постоянный динамический изгиб.

Ошибка №5. Отсутствие разделителей

Несколько кабелей разного диаметра могут перемещаться внутри цепи неконтролируемо. В таких случаях применение разделителей помогает организовать внутреннее пространство.

Ошибка №6. Игнорирование массы кабелей

Масса содержимого влияет на допустимую длину самонесущего пролета и динамику работы цепи.

Ошибка №7. Неправильное крепление кабелей

Если кабель не зафиксирован в предусмотренных местах, усилия от перемещения могут передаваться на разъемы и оборудование.

Как подобрать энергоцепь: пошаговый алгоритм

1. Составьте список коммуникаций.
   Определите все силовые, сигнальные кабели и шланги, которые должны перемещаться вместе с механизмом.
2. Определите размеры.
   Измерьте диаметр или габариты каждого элемента.
3. Проверьте минимальный радиус изгиба.
   Используйте требования производителей кабелей и шлангов.
4. Определите длину хода.
   Укажите максимальное перемещение подвижного узла.
5. Определите скорость и ускорение.
   Эти параметры необходимы для выбора подходящей серии цепи.
6. Рассчитайте массу содержимого.
   Учитывайте массу кабелей и шлангов на единицу длины.
7. Выберите внутренние размеры.
   Определите необходимую высоту и ширину рабочей зоны.
8. Выберите конструкцию.
   Определите, нужна ли открытая, закрытая, пластиковая или металлическая энергоцепь.
9. Подберите крепления и разделители.
   Проверьте необходимые аксессуары конкретной серии.
10. Проверьте монтаж.
    Убедитесь, что цепь свободно перемещается по всей длине хода.

Какую энергоцепь выбрать

Энергоцепь или кабельный лоток — что выбрать

Энергоцепь предназначена прежде всего для подвижных кабельных трасс. Она перемещается вместе с оборудованием и контролирует радиус изгиба кабелей.

Стационарный кабельный лоток используется преимущественно для неподвижной прокладки.

Если кабель должен постоянно перемещаться относительно оборудования, обычный стационарный лоток не заменяет энергоцепь.

Итог: как правильно выбрать кабель-канал

СМТЕХ-БЕЛ поставляет кабель-каналы, энергоцепи, разделители и другие компоненты для организации подвижных кабельных трасс. Для подбора энергоцепи можно предоставить размеры кабелей, их количество, требуемый радиус изгиба, длину хода, скорость перемещения и условия эксплуатации.
