Что такое микрошаг шагового двигателя
Микрошаг — это режим управления шаговым двигателем, при котором один полный шаг двигателя разделяется на несколько меньших электрических подшагов. Такой способ управления позволяет сделать вращение ротора более плавным, уменьшить вибрации и шум, а также повысить разрешение управляющей системы.
Микрошаговое управление широко применяется в станках ЧПУ, системах автоматизации, 3D-принтерах, дозаторах, робототехнике, линейных приводах и механизмах позиционирования.
При этом важно понимать разницу между разрешением управления и фактической точностью позиционирования. Увеличение количества микрошагов не означает автоматического увеличения механической точности привода.
Как работает микрошаговое управление
Обычный шаговый двигатель перемещает ротор между определенными положениями магнитного поля. Например, двигатель с углом полного шага 1,8° выполняет 200 полных шагов за один оборот.

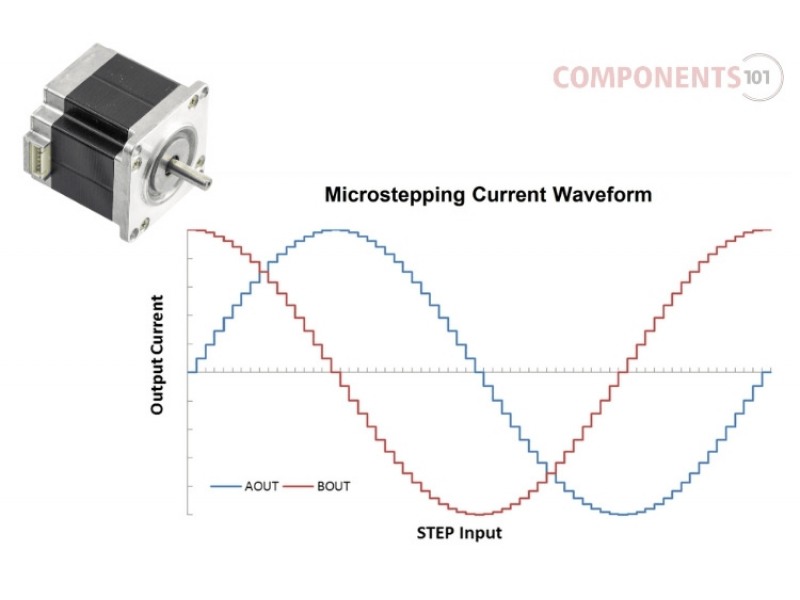

При микрошаговом управлении драйвер изменяет ток в обмотках двигателя таким образом, чтобы создавать промежуточные положения магнитного поля.
В результате один полный шаг может быть разделен на 2, 4, 8, 16, 32 и большее количество частей — в зависимости от возможностей конкретного драйвера.
Сколько микрошагов приходится на один оборот
Для двигателя с углом полного шага 1,8° базовое количество шагов составляет 200 на оборот.
| Режим | Количество командных позиций на оборот | Угловой интервал команды |
|---|---|---|
| Полный шаг | 200 | 1,8° |
| 1/2 | 400 | 0,9° |
| 1/4 | 800 | 0,45° |
| 1/8 | 1600 | 0,225° |
| 1/16 | 3200 | 0,1125° |
| 1/32 | 6400 | 0,05625° |
| 1/64 | 12800 | 0,028125° |
Эти значения показывают теоретическое разрешение командного сигнала. Реальное положение ротора может отличаться из-за нагрузки, нелинейности электромагнитной системы, люфта механики, погрешностей изготовления и других факторов.
Зачем нужен микрошаг
Основная задача микрошагового режима — не просто увеличить количество шагов на оборот. На практике он используется прежде всего для улучшения динамических характеристик привода.
- снижения вибраций;
- уменьшения шума;
- более плавного вращения;
- снижения выраженности некоторых резонансных режимов;
- улучшения плавности движения на малых скоростях;
- повышения разрешения управляющей системы.
Поэтому микрошаг шагового двигателя особенно полезен в механизмах, где важна плавность перемещения и необходимо снизить характерные вибрации шагового привода.
Микрошаг и точность позиционирования
Это один из самых важных вопросов при настройке шагового двигателя.
Теоретически режим 1/16 позволяет получить в 16 раз больше командных положений, чем полный шаг. Однако это не означает, что фактическая точность двигателя увеличилась в 16 раз.
Положение ротора определяется электромагнитным моментом и нагрузкой. При малом изменении управляющего сигнала создаваемый микрошаговый момент может быть недостаточным для идеального перемещения ротора на расчетную величину.
В чем преимущества микрошагового режима
Плавность движения
Ротор перемещается между положениями более плавно, чем при полном шаге. Это особенно заметно на низких скоростях.
Меньше вибраций
Более плавное изменение электромагнитного момента позволяет снизить выраженность вибраций и некоторых резонансных эффектов.
Меньше шума
При правильно настроенном приводе микрошаг может существенно уменьшить характерный звук шагового двигателя.
Какой микрошаг выбрать: 1/2, 1/4, 1/8 или 1/16
Универсального значения микрошагового деления для всех приводов не существует. Оптимальный режим зависит от двигателя, драйвера, механики и требуемой скорости.
| Микрошаг | Преимущества | На что обратить внимание |
|---|---|---|
| 1/2 | Небольшое увеличение разрешения, относительно низкая частота импульсов | Плавность ограничена по сравнению с более высоким делением |
| 1/4 | Хороший компромисс между разрешением и частотой импульсов | Не всегда достаточно для низкоскоростных прецизионных механизмов |
| 1/8 | Плавное движение и умеренные требования к контроллеру | Требуется более высокая частота импульсов |
| 1/16 | Хорошая плавность и высокое командное разрешение | Количество импульсов на оборот существенно увеличивается |
| 1/32 и выше | Очень высокое командное разрешение | Не всегда дает практическое преимущество |
Во многих промышленных системах разумным начальным вариантом является 1/8 или 1/16, после чего режим корректируется по результатам работы конкретного привода.
Как микрошаг влияет на скорость двигателя
Чем выше деление шага, тем больше управляющих импульсов требуется для одного оборота.
Например, двигатель 1,8° при режиме 1/16 требует:
Если двигатель должен вращаться со скоростью 600 об/мин, контроллеру потребуется сформировать:
То есть частота управляющего сигнала составит около 32 кГц.
Поэтому при выборе высокого микрошагового деления необходимо проверить, способен ли контроллер стабильно формировать требуемую частоту импульсов.
Микрошаг и крутящий момент
Важно не путать микрошаг с увеличением мощности двигателя.
Микрошаг не увеличивает номинальный крутящий момент шагового двигателя. Более того, при переходе к очень мелким микрошагам каждый отдельный подшаг соответствует небольшому изменению положения магнитного поля и имеет меньший запас по моменту относительно полного шага.
Если нагрузка слишком велика, двигатель может не перейти точно в заданное микрошаговое положение или вообще потерять синхронизацию.
Влияет ли микрошаг на пропуски шагов
Микрошаг может сделать движение более плавным и снизить вибрации, но он не устраняет основную причину пропусков шагов.
Если двигатель не имеет достаточного момента на рабочей скорости, увеличение микрошагового деления проблему не решит.
Пропуски шагов могут быть вызваны:
- недостаточным крутящим моментом;
- слишком высокой скоростью;
- слишком резким ускорением;
- неправильным током драйвера;
- неподходящим напряжением питания;
- резонансными режимами;
- чрезмерной механической нагрузкой.
Как выбрать драйвер для микрошагового управления
Драйвер шагового двигателя является ключевым элементом микрошаговой системы. Именно он формирует токи в обмотках двигателя и определяет доступные режимы деления шага.
При выборе драйвера необходимо проверить:
- максимальный и рабочий ток;
- допустимое напряжение питания;
- доступные режимы микрошагов;
- максимальную частоту управляющих импульсов;
- тип управляющих сигналов;
- наличие защиты от перегрева и перегрузки;
- способ настройки тока;
- совместимость с конкретным двигателем.
Драйвер шагового двигателя Step/Dir
В промышленной автоматике широко используется управление Step/Dir.
Контроллер формирует два основных сигнала:
- Step — импульсы перемещения;
- Dir — направление вращения.
Драйвер принимает эти сигналы и самостоятельно формирует токи в обмотках двигателя.
Такой способ управления используется в станках ЧПУ, системах линейного перемещения, автоматических линиях и другом промышленном оборудовании.
Как настроить микрошаг на драйвере
В зависимости от модели драйвера режим микрошагового управления задается DIP-переключателями, программно или через цифровой интерфейс.
Типовой порядок настройки:
-
Определите базовый угол двигателя.
Например, 1,8° или 0,9°. -
Выберите требуемое деление шага.
Начните с умеренного значения, например 1/8 или 1/16. -
Рассчитайте количество импульсов на оборот.
Учитывайте передаточное отношение и механическую передачу. -
Проверьте частоту импульсов.
Убедитесь, что контроллер способен сформировать необходимую частоту. -
Настройте ток двигателя.
Используйте параметры производителя двигателя и драйвера. -
Проверьте работу под нагрузкой.
Оцените вибрацию, нагрев, шум и стабильность позиционирования.
Как рассчитать импульсы для шагового двигателя
Для двигателя с 200 полными шагами на оборот количество управляющих импульсов при выбранном микрошаге определяется следующим образом:
где:
- N — количество импульсов на оборот;
- K — коэффициент микрошагового деления.
Например, при микрошаге 1/16:
Если двигатель соединен с ходовым винтом напрямую, это значение можно использовать для расчета перемещения на один импульс.
Микрошаг для линейного привода
Если шаговый двигатель вращает ходовой винт, шарико-винтовую передачу или другую винтовую передачу, микрошаг определяет теоретическое разрешение перемещения.
Например, при винте с ходом 5 мм/оборот и микрошаге 1/16 для двигателя 1,8°:
То есть теоретическое командное разрешение составляет около 1,56 мкм на импульс.
Микрошаг в станках ЧПУ
В станках ЧПУ микрошаг применяется для получения более плавного движения осей и уменьшения вибраций.
Особенно заметен эффект на низких скоростях, при движении по малым перемещениям и при работе механизмов, где вибрации двигателя могут ухудшать качество обработки.
Однако микрошаг не заменяет точную механику. Для высокой точности необходимо одновременно обеспечить качественные направляющие, правильную настройку передачи, минимальный люфт и достаточную жесткость конструкции.
Микрошаг в 3D-принтерах
В 3D-принтерах микрошаг используется для плавного движения осей и подачи материала. Высокое микрошаговое деление позволяет увеличить разрешение команд управления, но практическая точность ограничивается механикой принтера.
Поэтому выбор слишком высокого микрошагового деления не всегда дает заметный результат. Важнее обеспечить достаточный момент двигателя, правильное ускорение и стабильную работу драйвера.
Когда нужен энкодер
Если система должна контролировать фактическое положение вала, одного микрошагового управления может быть недостаточно.
В таких случаях применяются:
- шаговые двигатели с энкодером;
- замкнутые шаговые приводы;
- сервоприводы;
- системы с внешними датчиками положения.
Это позволяет контролировать фактическое положение и обнаруживать отклонение от заданного движения.
Микрошаг или полный шаг: что выбрать
| Параметр | Полный шаг | Микрошаг |
|---|---|---|
| Плавность движения | Ниже | Выше |
| Вибрации | Обычно выше | Обычно ниже |
| Шум | Обычно выше | Обычно ниже |
| Командное разрешение | Ниже | Выше |
| Количество импульсов | Минимальное | Выше |
| Требования к контроллеру | Ниже | Выше |
| Фактическая точность | Зависит от механики | Также зависит от механики и нагрузки |
Какой микрошаг выбрать для шагового двигателя
На практике не всегда необходимо устанавливать максимально доступное деление.
Если требуется просто снизить вибрацию и шум, может быть достаточно режима 1/4 или 1/8. Для более плавного движения часто используется 1/8 или 1/16.
Режимы 1/32, 1/64, 1/128 и выше могут использоваться в зависимости от возможностей конкретного драйвера, но их применение должно быть оправдано требованиями системы.
Основные ошибки при настройке микрошагов
Ошибка №1. Выбор максимального микрошагового деления
Максимальное количество микрошагов не означает максимальную практическую точность. Иногда оно только увеличивает требования к частоте импульсов.
Ошибка №2. Игнорирование рабочей скорости
При увеличении скорости двигателя доступный момент уменьшается. Микрошаг не компенсирует недостаток момента на высоких оборотах.
Ошибка №3. Неправильная настройка тока
Неверный ток драйвера может привести к перегреву двигателя или недостаточному моменту.
Ошибка №4. Игнорирование механики
Люфт, вибрация, недостаточная жесткость и ошибки передачи невозможно устранить только увеличением микрошагового деления.
Ошибка №5. Недостаточная частота управляющих импульсов
При высоком микрошаговом делении контроллер должен формировать больше импульсов для той же скорости вращения.
Как подобрать микрошаг для конкретного привода
-
Определите двигатель.
Узнайте угол полного шага, номинальный ток и рабочий диапазон скоростей. -
Определите требуемую скорость.
Рассчитайте максимальные обороты двигателя. -
Определите механическое перемещение.
Укажите шаг винта, передаточное отношение или диаметр шкива. -
Рассчитайте необходимое разрешение.
Определите, сколько импульсов требуется для нужного перемещения. -
Проверьте контроллер.
Убедитесь, что его максимальная частота импульсов достаточна. -
Выберите режим микрошагов.
Сравните 1/4, 1/8, 1/16 и другие доступные варианты. -
Проверьте работу под реальной нагрузкой.
Оцените вибрации, шум, нагрев и наличие пропусков шагов.
Итог: зачем нужен микрошаг шагового двигателя
Микрошаговое управление позволяет сделать работу шагового двигателя более плавной, уменьшить вибрации и шум, а также увеличить командное разрешение системы.
Однако микрошаг не следует воспринимать как способ многократно повысить фактическую точность позиционирования. Реальная точность определяется всей системой: двигателем, драйвером, механической передачей, направляющими, нагрузкой и конструкцией оборудования.
Для большинства задач разумно начинать с умеренного деления, например 1/8 или 1/16, а затем корректировать настройку в зависимости от скорости, нагрузки и требований конкретного механизма.
При выборе драйвера для шагового двигателя необходимо учитывать ток, напряжение, поддерживаемое микрошаговое деление, частоту управляющих импульсов и совместимость с контроллером.
Если требуется не только плавность, но и контроль фактического положения, следует рассмотреть шаговый привод с энкодером или сервопривод.
