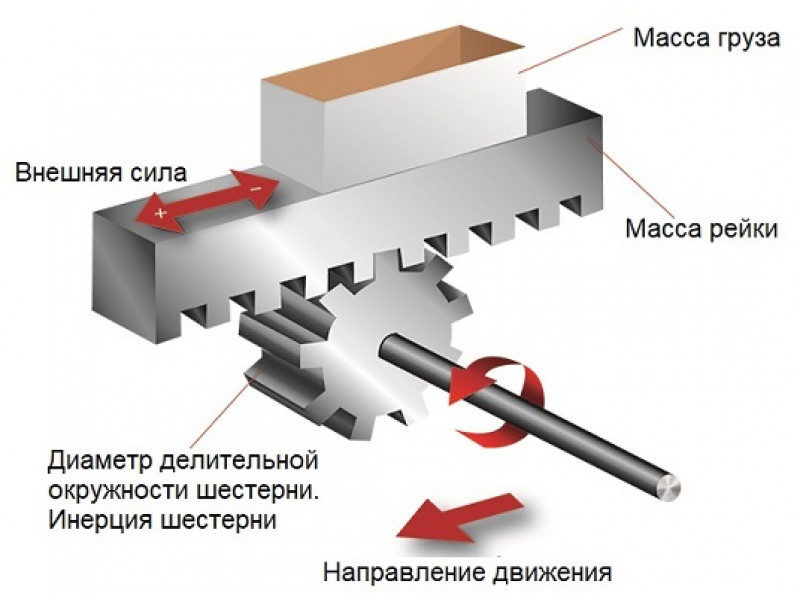

Зубчатая рейка и шестерня — это распространённая пара в линейных приводах, станках, ЧПУ, подъёмных механизмах и системах автоматизации. В отличие от классических зубчатых передач, здесь вращательное движение преобразуется в поступательное. Правильный расчёт параметров пары рейка–шестерня позволяет определить линейное перемещение, скорость и основные геометрические параметры передачи.
С помощью представленных ниже формул и калькуляторов можно выполнить расчёт зубчатой рейки и шестерни, определить перемещение рейки за один оборот, линейную скорость и делительный диаметр шестерни.
Основные формулы
1. Расчёт перемещения по делительному диаметру шестерни
Если известен делительный диаметр шестерни, перемещение рейки за один полный оборот определяется длиной окружности делительной окружности:
U = π × D
U— линейное перемещение рейки за один оборот шестерни, мм;D— делительный диаметр шестерни, мм;π— число Пи, приблизительно 3,14159.
Введите делительный диаметр шестерни, чтобы определить перемещение зубчатой рейки за один оборот.
2. Расчёт по модулю и числу зубьев
Если известны модуль зубчатой передачи и количество зубьев шестерни, сначала определяется её делительный диаметр:
D = m × Z
D— делительный диаметр шестерни, мм;m— модуль зубчатой передачи, мм;Z— количество зубьев.
После определения делительного диаметра перемещение рейки за один оборот рассчитывается:
U = π × D = π × m × Z
Укажите модуль и количество зубьев шестерни. Калькулятор определит делительный диаметр и перемещение рейки за один оборот.
Примеры расчёта
Пример 1: по диаметру
Шестерня с делительным диаметром 100 мм:
U = π × 100 ≈ 314,16 мм
Рейка переместится примерно на 314,16 мм за один оборот шестерни.
Пример 2: по модулю и числу зубьев
Шестерня с модулем 2 мм и 20 зубьями:
Сначала определяем делительный диаметр:
D = 2 × 20 = 40 мм
Затем рассчитываем перемещение рейки:
U = π × 40 ≈ 125,66 мм
Таким образом, за один полный оборот шестерни рейка переместится примерно на 125,66 мм.
Связь с оборотами и скоростью
Если известна скорость вращения шестерни n в об/мин,
можно рассчитать линейную скорость зубчатой рейки:
V = U × n / 60
V— скорость перемещения рейки, мм/с;U— перемещение рейки за один оборот, мм;n— частота вращения шестерни, об/мин.
Введите перемещение рейки за один оборот и частоту вращения шестерни, чтобы определить линейную скорость.
Пример расчёта скорости
Шестерня имеет перемещение рейки U = 125,66 мм за один оборот
и вращается со скоростью n = 120 об/мин:
V = 125,66 × 120 / 60 ≈ 251,32 мм/с
Таким образом, линейная скорость рейки составляет примерно 251,32 мм/с или 15,08 м/мин.

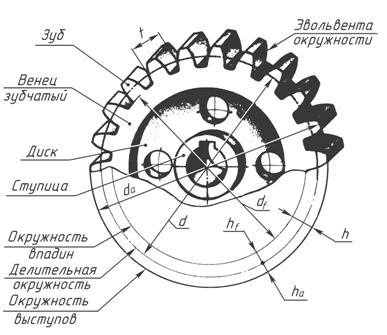

Расчёт делительного диаметра шестерни
Для стандартной зубчатой передачи делительный диаметр шестерни можно определить по модулю и числу зубьев:
D = m × Z
D— делительный диаметр шестерни, мм;m— модуль, мм;Z— количество зубьев.
Например, при модуле 2 мм и 20 зубьях:
D = 2 × 20 = 40 мм
Перемещение рейки за один оборот такой шестерни:
U = π × 40 ≈ 125,66 мм
Большой калькулятор зубчатой рейки и шестерни
Ниже можно одновременно определить основные параметры зубчатой передачи. Введите модуль, количество зубьев и частоту вращения шестерни.
Калькулятор рейка–шестерня
Сводная таблица
| Модуль, мм | Число зубьев | Делительный диаметр, мм | Перемещение, мм/оборот | V при 100 об/мин, мм/с |
|---|---|---|---|---|
| 1,5 | 20 | 30 | 94,25 | 157,08 |
| 2,0 | 25 | 50 | 157,08 | 261,80 |
| 2,5 | 30 | 75 | 235,62 | 392,70 |
Практические рекомендации
- Для точного позиционирования учитывайте модуль, число зубьев, люфт и точность изготовления зубчатой пары.
- Чем меньше перемещение рейки за один оборот, тем выше потенциальная разрешающая способность системы при одинаковой точности управления приводом.
- При высоких нагрузках необходимо учитывать модуль, ширину зубчатого венца, материал, термообработку и допустимую нагрузку зубьев.
- Для ЧПУ и систем точного позиционирования желательно использовать прецизионные рейки и шестерни с контролируемой точностью изготовления и минимальным люфтом.
- При выборе электродвигателя и редуктора необходимо учитывать требуемую линейную скорость, усилие на рейке и необходимый момент на валу шестерни.
Стандарты и допуски
При проектировании и подборе зубчатых реек и шестерён необходимо учитывать применяемые стандарты, класс точности, геометрические параметры и допуски.
- ГОСТ 16532-70 — зубчатые рейки прямозубые;
- ГОСТ 13755-81 — шестерни цилиндрические;
- ISO 1328 — точность зубчатых передач.
Как подобрать зубчатую рейку и шестерню
При подборе зубчатой пары необходимо учитывать не только модуль и количество зубьев. Для правильного выбора необходимо определить требуемое линейное перемещение, скорость движения, нагрузку на рейку и режим работы механизма.
Для привода с заданной частотой вращения шестерни сначала можно определить
перемещение рейки за один оборот, после чего рассчитать линейную скорость.
При этом делительный диаметр шестерни связан с модулем и количеством зубьев
формулой D = m × Z.
Для станков с ЧПУ, автоматизированных линий и других механизмов точного позиционирования дополнительно необходимо учитывать люфт зубчатой пары, точность изготовления зубьев и жёсткость механической системы.
Зубчатая рейка и шестерня для ЧПУ
В приводах ЧПУ зубчатая рейка и шестерня используются для преобразования вращения двигателя в линейное перемещение. При выборе компонентов важно согласовать характеристики шестерни, рейки, двигателя и системы управления.
Для высокоточного позиционирования большое значение имеют точность зубчатого профиля, величина люфта, качество изготовления и правильная настройка механизма прижима шестерни к рейке.
Заключение
Пара рейка–шестерня позволяет преобразовать вращательное движение в линейное. Используя модуль, число зубьев и делительный диаметр, можно определить перемещение рейки за один оборот и рассчитать линейную скорость.
Интерактивные калькуляторы на этой странице позволяют быстро выполнить предварительный расчёт зубчатой рейки и шестерни, определить делительный диаметр, перемещение за один оборот и линейную скорость рейки.
Часто задаваемые вопросы
Как рассчитать перемещение зубчатой рейки за один оборот?
Перемещение рейки за один оборот шестерни определяется по её делительному диаметру:
U = π × D.
Если известны модуль и количество зубьев, сначала определяется делительный диаметр:
D = m × Z, после чего перемещение рассчитывается по формуле
U = π × m × Z.
Как рассчитать скорость зубчатой рейки?
Для расчёта линейной скорости используется формула
V = U × n / 60, где U — перемещение за один оборот,
а n — частота вращения шестерни в оборотах в минуту.
Как определить делительный диаметр шестерни?
Для стандартной зубчатой передачи делительный диаметр можно определить
по формуле D = m × Z, где m — модуль, а Z — количество зубьев.
Как влияет количество зубьев шестерни на перемещение рейки?
При неизменном модуле увеличение количества зубьев увеличивает делительный диаметр шестерни и, соответственно, увеличивает перемещение рейки за один оборот.
Как подобрать зубчатую рейку для ЧПУ?
При подборе рейки для ЧПУ необходимо учитывать модуль, точность изготовления, нагрузку, требуемую скорость, люфт и характеристики привода. Для систем точного позиционирования особенно важны точность зубчатой пары и минимальный люфт.
