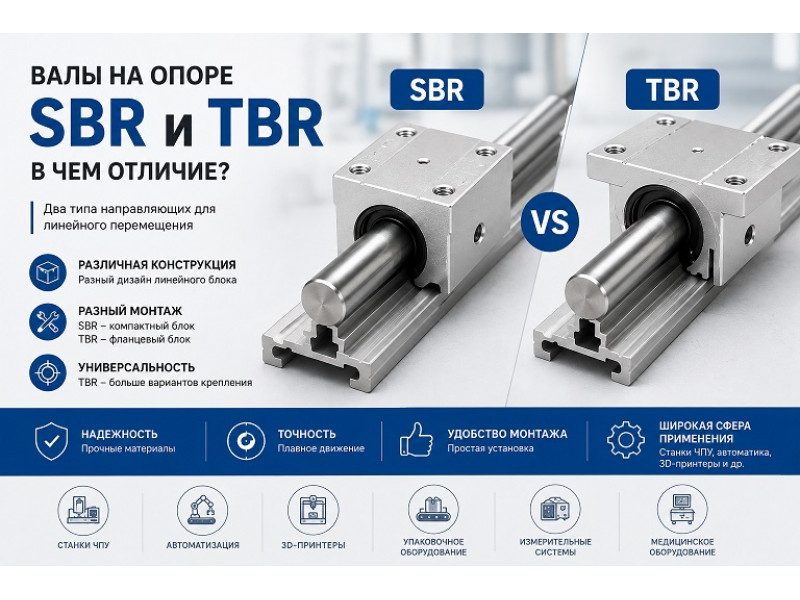

Валы на опоре SBR и TBR: в чем отличие и какую направляющую выбрать
Валы на опоре SBR и TBR — популярные решения для построения систем линейного перемещения. Они используются в станках с ЧПУ, автоматизированном оборудовании, координатных механизмах, сборочных и упаковочных машинах, 3D-принтерах и других промышленных системах.
Обе конструкции используют цилиндрический направляющий вал, закрепленный на алюминиевой опоре. Благодаря этому направляющая получает значительно большую жесткость по сравнению со свободным цилиндрическим валом. При этом SBR и TBR отличаются конструкцией линейного блока, монтажной схемой и рядом установочных размеров.
Что такое валы на опоре SBR
SBR — система линейного перемещения, в которой цилиндрический направляющий вал установлен на алюминиевой опоре. Опора проходит вдоль рабочей длины вала и обеспечивает дополнительную жесткость конструкции.
Для работы с направляющей используются открытые линейные подшипники или шариковые втулки в корпусе. Наиболее распространенные обозначения блоков имеют вид SBR16UU, SBR20UU, SBR25UU, SBR30UU и т. д.
Конструкция SBR отличается относительно компактными размерами и простой схемой монтажа. Рабочий элемент обычно крепится к верхней части корпуса блока.
Что такое валы на опоре TBR
TBR также представляет собой цилиндрический направляющий вал, установленный на алюминиевой опоре. Основное отличие заключается в конструкции линейного блока: TBR обычно оснащается фланцем, который увеличивает монтажную площадку и позволяет использовать более универсальные варианты крепления.
Типовые обозначения блоков имеют вид TBR16UU, TBR20UU, TBR25UU, TBR30UU и другие, в зависимости от производителя и типоразмера.
Фланцевая конструкция особенно удобна в случаях, когда рабочую платформу необходимо закрепить с определенной стороны либо требуется более широкая опорная поверхность.
Основные отличия SBR и TBR
| Параметр | SBR | TBR |
|---|---|---|
| Тип направляющей | Цилиндрический вал на алюминиевой опоре | Цилиндрический вал на алюминиевой опоре |
| Конструкция блока | Компактный корпус | Фланцевый корпус |
| Монтаж рабочего элемента | Преимущественно верхнее крепление | Более универсальное фланцевое крепление |
| Монтажная площадка | Более компактная | Более широкая за счет фланца |
| Габариты блока | Обычно меньше | Обычно больше |
| Установочная высота | Зависит от типоразмера | Зависит от типоразмера |
| Крепежные отверстия | В верхней части корпуса | Расположены во фланце |
| Стоимость | Обычно ниже | Обычно выше |
| Основное преимущество | Компактность и простота | Универсальность монтажа |
SBR20 и TBR20: техническое сравнение
Для наглядного сравнения рассмотрим распространенный типоразмер с направляющим валом диаметром 20 мм.
| Технический параметр | SBR20 | TBR20 |
|---|---|---|
| Диаметр направляющего вала | 20 мм | 20 мм |
| Тип линейного блока | SBR20UU | TBR20UU |
| Шаг крепежных отверстий направляющей | 30 мм | 40 мм |
| Расстояние между отверстиями блока | 35 мм | 54 мм |
| Тип крепления блока | Верхнее | Фланцевое |
Даже при одинаковом диаметре направляющего вала монтажные размеры SBR20 и TBR20 отличаются. Поэтому при проектировании оборудования или замене существующей направляющей необходимо учитывать не только диаметр вала, но и размеры опоры, блока и крепежных отверстий.
Грузоподъемность SBR и TBR
Распространенное мнение о том, что TBR обязательно обладает большей грузоподъемностью, чем SBR такого же диаметра, не является универсальным правилом.
Грузоподъемность определяется конструкцией конкретного линейного блока, диаметром и материалом направляющего вала, количеством тел качения, конструкцией дорожек качения и характеристиками производителя.
Для ряда распространенных исполнений номинальные значения SBR и TBR одного типоразмера могут совпадать.
| Типоразмер | Динамическая грузоподъемность C, кН | Статическая грузоподъемность C₀, кН |
|---|---|---|
| SBR20UU | 0,882 | 1,370 |
| TBR20UU | 0,882 | 1,370 |
| SBR25UU | 0,980 | 1,570 |
| TBR25UU | 0,980 | 1,570 |
| SBR30UU | 1,570 | 2,740 |
| TBR30UU | 1,570 | 2,740 |
Габариты блоков SBR и TBR
Одним из практических отличий двух серий является установочная высота блока. При одинаковом диаметре направляющего вала корпус TBR в некоторых типовых исполнениях имеет большую высоту.
| Типоразмер | SBR, L × W × H | TBR, L × W × H | Разница по высоте |
|---|---|---|---|
| 12 мм | 39 × 40 × 28 мм | 39 × 40 × 33 мм | +5 мм |
| 16 мм | 45 × 45 × 33 мм | 45 × 45 × 38 мм | +5 мм |
| 20 мм | 52 × 50 × 38 мм | 52 × 50 × 42 мм | +4 мм |
| 25 мм | 67 × 60 × 46 мм | 67 × 60 × 50 мм | +4 мм |
| 30 мм | 76 × 70 × 53 мм | 76 × 70 × 58 мм | +5 мм |
Указанные размеры характерны для конкретного распространенного исполнения. Перед заменой необходимо сверять чертеж и каталог фактического производителя.
Диаметры направляющих SBR и TBR
Одно из отличий ассортимента заключается в доступных типоразмерах. На рынке наиболее распространены следующие варианты.
| Серия | Распространенные диаметры валов | Примеры обозначений блоков |
|---|---|---|
| SBR | 10, 12, 13, 16, 20, 25, 30, 35, 40, 50 мм | SBR...UU, SBR...LUU |
| TBR | 16, 20, 25, 30 мм | TBR...UU, TBR...LUU |
Фактический ассортимент может отличаться в зависимости от производителя. Поэтому обозначение SBR или TBR следует рассматривать вместе с конкретным типоразмером и каталогом производителя.
Длина направляющих SBR и TBR
Поддерживаемые цилиндрические валы позволяют создавать линейные направляющие значительной длины. Алюминиевая опора проходит вдоль вала и уменьшает его прогиб при нагрузке.
В зависимости от типоразмера и производителя доступны стандартные длины, а некоторые поставщики предлагают изготовление направляющих по требуемой длине.
При заказе необходимо указывать не только серию и диаметр, например SBR20 или TBR20, но и требуемую длину направляющей.
Крепление SBR и TBR
Для выбора между SBR и TBR большое значение имеет способ монтажа рабочего элемента.
Блок SBR имеет компактную конструкцию и обычно используется при креплении рабочего элемента сверху. Это удобно для простых конструкций и позволяет сохранить небольшую ширину системы.
Блок TBR имеет фланцевое исполнение. Более широкая монтажная площадка предоставляет дополнительные возможности при проектировании оборудования и позволяет использовать крепление, которое невозможно реализовать с обычным блоком SBR.
При этом монтажные отверстия самих опор также могут отличаться. Поэтому при замене SBR на TBR может потребоваться изменение отверстий в основании оборудования.
Можно ли заменить SBR на TBR?
Без проверки размеров прямая замена не рекомендуется.
Например, SBR20 и TBR20 имеют одинаковый номинальный диаметр направляющего вала — 20 мм. Однако это не означает полной механической взаимозаменяемости.
Перед заменой необходимо проверить:
- диаметр направляющего вала;
- высоту направляющей от основания;
- высоту оси вала;
- ширину алюминиевой опоры;
- расстояние между крепежными отверстиями;
- размеры линейного блока;
- расположение отверстий блока;
- тип линейного подшипника;
- допустимую нагрузку;
- длину направляющей и требуемый рабочий ход.
Что лучше выбрать — SBR или TBR?
Когда лучше использовать SBR
- требуется простая конструкция линейного перемещения;
- рабочий элемент крепится сверху;
- важны компактные размеры;
- не требуется широкая фланцевая монтажная площадка;
- необходимо снизить стоимость системы;
- нагрузка соответствует допустимой для выбранного типоразмера.
Когда лучше использовать TBR
- требуется фланцевый линейный блок;
- необходимо более универсальное крепление рабочего элемента;
- конструкция требует увеличенной монтажной площадки;
- имеются ограничения по расположению крепежа;
- оборудование изначально рассчитано под TBR;
- конструкция блока SBR не позволяет реализовать необходимый вариант крепления.
SBR и TBR в станках с ЧПУ
Оба типа направляющих могут использоваться в станках с ЧПУ и другом автоматизированном оборудовании. При выборе необходимо учитывать не только статическую нагрузку, но и динамические нагрузки, скорость перемещения, ускорение, длину направляющей, расстояние между направляющими и моменты, возникающие от рабочего инструмента.
Для относительно простых и средненагруженных конструкций SBR может быть экономичным и практичным решением. TBR имеет смысл выбирать, когда преимущества фланцевого блока и особенности его монтажа действительно необходимы.
При высоких требованиях к точности, жесткости и динамике следует также рассмотреть профильные рельсовые направляющие. Они имеют другую конструкцию и могут обеспечивать более высокую жесткость и грузоподъемность в сравнении с системами на цилиндрических поддерживаемых валах.
Главные отличия SBR и TBR — кратко
| Характеристика | SBR | TBR |
|---|---|---|
| Направляющий элемент | Цилиндрический вал | Цилиндрический вал |
| Опора | Алюминиевая | Алюминиевая |
| Блок | Компактный | Фланцевый |
| Монтаж | Проще и компактнее | Более универсальный |
| Габариты | Обычно меньше | Обычно больше |
| Стоимость | Обычно ниже | Обычно выше |
| Взаимозаменяемость | Требуется проверка размеров и совместимости | |
Подбор валов SBR и TBR в СМТЕХ-БЕЛ
Компания СМТЕХ-БЕЛ поставляет валы на опоре SBR и TBR для систем линейного перемещения и промышленного оборудования.
Для подбора достаточно предоставить обозначение существующей направляющей, диаметр и длину вала, фотографию изделия или размеры линейного блока. Специалисты помогут определить подходящий типоразмер и проверить совместимость направляющей с линейным подшипником.
Если необходимо заменить существующую направляющую, рекомендуется предоставить фотографию установленного узла и основные размеры. Это позволяет подобрать SBR или TBR без ошибки по диаметру, высоте и монтажным отверстиям.
