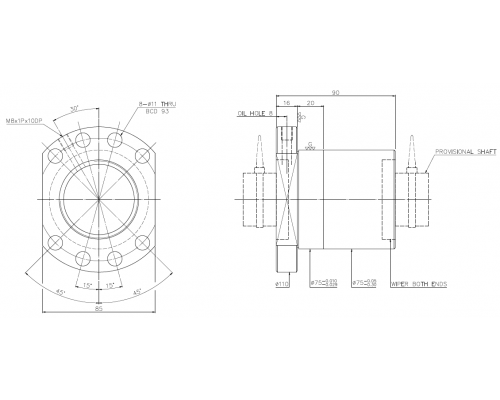

Гайка ШВП R63-10K6-FSC HIWIN

Гайка ШВП HIWIN R63-10K6-FSC (Оригинал)

Прецизионная одинарная фланцевая гайка шарико-винтовой передачи (ШВП) серии FSC от ведущего мирового производителя систем линейного перемещения HIWIN (Тайвань). Данный узел относится к тяжелой промышленной серии и спроектирован для работы в паре со сверхмощными приводными валами номинальным диаметром 63 мм и шагом резьбы 10 мм. Модель сочетает в себе экстремальную грузоподъемность и компактное исполнение фланца, что делает ее идеальным выбором для тяжелонагруженных осей промышленного оборудования.

Главной особенностью гайки является интеграция передовой технологии циркуляции шариков Super S (кассетный тип переката). В отличие от классических внешних трубок возврата, кассеты утоплены внутрь корпуса гайки. Это позволило существенно снизить уровень шума при движении (до -6 дБ), обеспечить безупречную плавность хода на высоких скоростях и уменьшить наружный диаметр корпуса гайки для монтажа в условиях ограниченного пространства.

Расшифровка кодировки артикула R63-10K6-FSC

Каждая буква и цифра в заводской маркировке HIWIN обозначает строго определенный конструктивный параметр:

• R — Гайка предназначена для винтов с правым направлением винтовой нарезки (Right).
• 63 — Номинальный внутренний диаметр гайки (63 мм — под вал сверхтяжелой серии).
• 10 — Шаг резьбы (10 мм — силовой шаг, обеспечивающий баланс высокой динамики и тягового усилия).
• K6 — Количество рабочих контуров циркуляции шариков (6 контуров обеспечивают увеличенную площадь контакта, что гарантирует колоссальную статическую и динамическую грузоподъемность).
• FSC — Тип исполнения гайки: фланцевая, одинарная, со специальным компактным круглым фланцем со срезом (Flange, Single, Cassette), работающая по технологии кассетного возврата шариков Super S.

Технические характеристики

Преимущества гайки HIWIN R63-10K6-FSC

• Колоссальная осевая жесткость (6 контуров): Конфигурация K6 задействует увеличенное количество несущих шариков. Это сводит к минимуму осевой люфт, упругие деформации и гарантирует стабильную передачу многотонных усилий без риска разрушения узла.
• Превосходная плавность хода и акустический комфорт: Технология Super S минимизирует соударение шариков при входе в возвратный канал. Движение гайки по валу остается тихим, мягким и равномерным даже в моменты пиковых ускорений и реверсов.
• Компактная геометрия фланца: Срез на окружности фланца гайки серии FSC позволяет монтировать ее вплотную к плоским поверхностям сопряженных кареток или узлов станины, существенно оптимизируя габариты подвижного суппорта.
• Надежная система уплотнений: Торцевые уплотнения эффективно удерживают смазку внутри корпуса гайки и надежно защищают беговые дорожки от проникновения металлической стружки, абразивной пыли и окалины.

Важная инструкция по монтажу и обслуживанию:
Внимание! Категорически запрещается снимать гайку с транспортировочной пластиковой втулки-оправки до момента ее установки на обработанный винт ШВП. Осевое смещение гайки без оправки приведет к моментальному выпадению стальных шариков из рабочих контуров. Монтаж на шпиндель должен производиться плавным накручиванием гайки со втулки непосредственно на беговые дорожки вала. Смазка узла должна осуществляться регулярно через специальное технологическое отверстие на корпусе гайки. Рекомендуется использовать специализированные консистентные смазки HIWIN (или качественные литиевые смазки без твердых графитовых присадок).

Область применения

• Крупногабаритные вертикальные и портальные обрабатывающие центры с ЧПУ, тяжелые продольно-фрезерные станки (обработка штампов, крупных литьевых пресс-форм, станин).
• Координатные портальные системы лазерного, плазменного и гидроабразивного раскроя металла с экстремальной длиной осей и тяжелыми порталами.
• Мощные кузнечно-прессовые машины, исполнительные механизмы зажимных плит термопластавтоматов (ТПА) повышенной мощности, механические актуаторы.
• Специализированные подъемные платформы, позиционеры и испытательные стенды в тяжелом машиностроении.

В нашем интернет-магазине вы можете купить оригинальную гайку ШВП HIWIN R63-10K6-FSC с официальной гарантией завода-изготовителя. Мы поставляем гайки как отдельно, так и в сборе с оригинальными накатными валами 63-го диаметра, нарезанными в размер и обработанными по вашим чертежам.
